概述
LTC 1387 是一款低功率的可再配置 CMOS 雙向收發器。該器件可配置為一個 RS485 差分端口或兩個 RS232 單端端口。一個內置充電泵采用 4 個 0.1μF 電容器以產生升壓的正電源和負電源，從而使 RS232 驅動器僅采用單 5V 電源即可滿足 ±5V 輸出擺幅要求。一種停機模式可將 ICC 電源電流減小至 5μA。

RS232 收發器完全符合 RS232 規范。RS485 收發器則完全遵照 RS485 和 RS422 規范。當輸入浮置或短路至地時，RS485 接收器呈現一種已知輸出狀態。所有的接口驅動器均擁有短路和熱停機保護功能。一個使能引腳允許強制 RS485 驅動器輸出進入高阻抗狀態，即使在輸出被強制超過電源軌或電源關斷的情況下這也將得到保持。一種環回模式允許將驅動器輸出回接至接收器輸入，以進行診斷自測試。

LTC1387 可提供 20 引腳塑料 SSOP 封裝和 SW 封裝。
數據表：*附件：LTC1387單5V RS232 RS485多協議收發器技術手冊.pdf

應用

• 銷售點終端
• 軟件可選的多協議接口端口
• 低功率 RS485/RS422/RS232/EIA562 接口
• 電纜中繼器
• 電平變換器

特性

• 兩個 RS232 收發器或一個 RS485 收發器
• 采用單 5V 電源工作
• 在輸入浮置或短路至地的情況下可提供有保證的接收器輸出
• 邏輯可選的快速 / 慢速 RS485 驅動器轉換速率
• 低電源電流：7mA (典型值)
• 在停機模式中的電源電流為 5μA
• 在環回模式中具有自測試能力
• 單獨的驅動器和接收器使能控制
• 驅動器在三態、停機模式中或電源關斷時保持高阻抗
• 接收器輸入能夠承受 ±25V

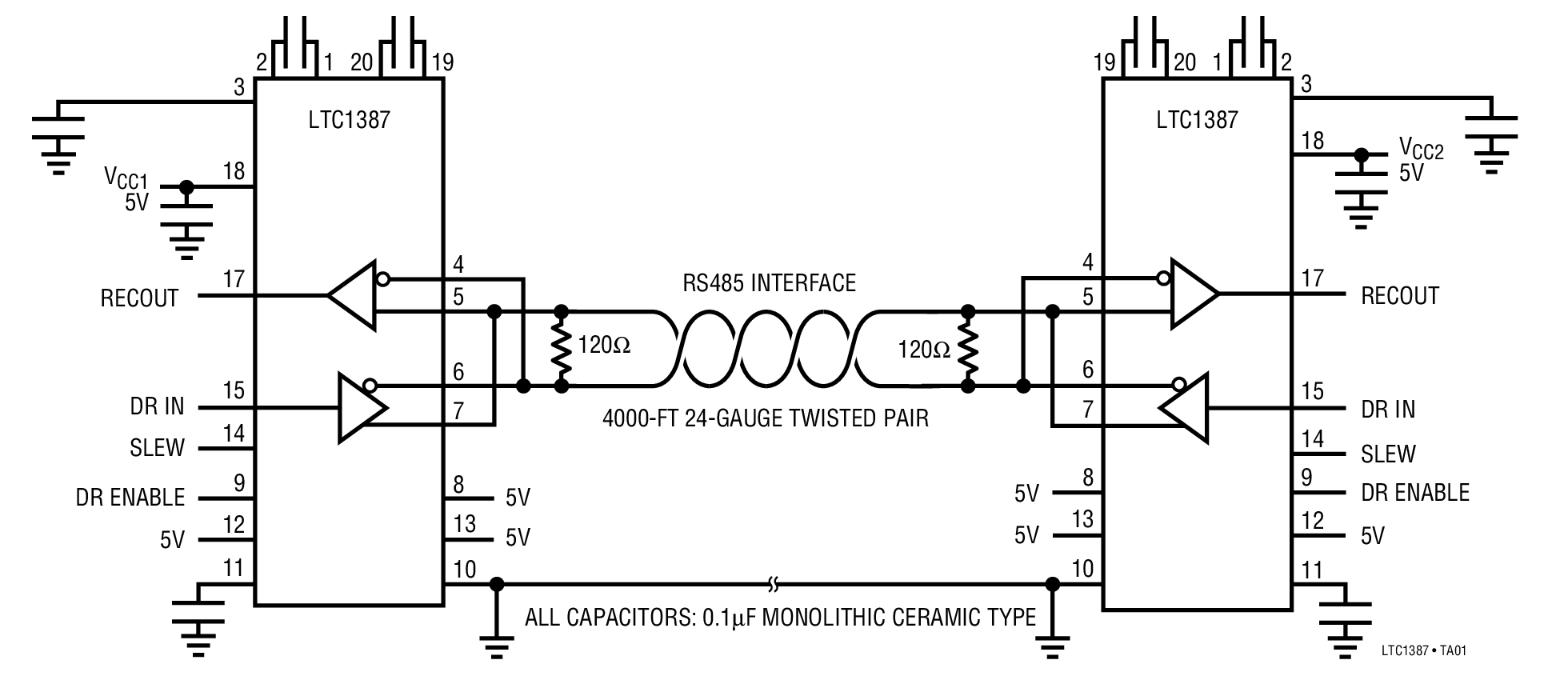

應用電路

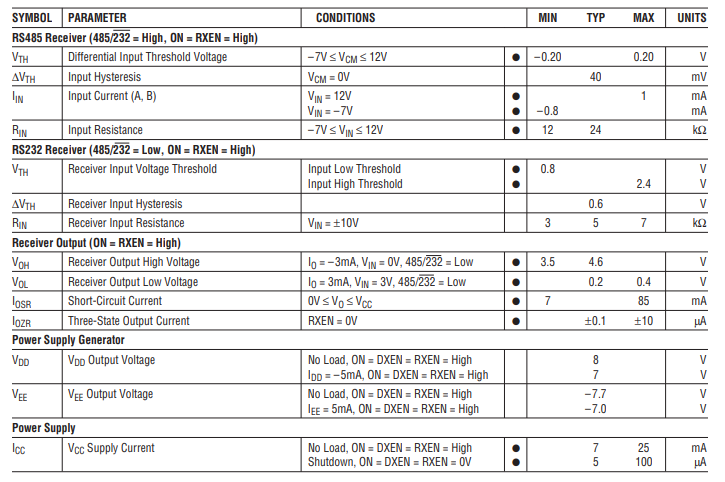

DC電氣特性

測試電路

應用信息

基本工作原理

LTC1387是一款單5V電源供電的單端口邏輯可重構RS485/RS232收發器，板載電荷泵。該接口端口提供了靈活的組合方式，可配置為一個RS485驅動器和一個RS485接收器，或者兩個RS232驅動器和兩個RS232接收器。RS485收發器與RS232收發器共用相同的I/O引腳。邏輯輸入485/232用于控制在RS485收發器和RS232收發器模式之間進行選擇。

RS485收發器支持RS485和RS422標準，而RS232收發器支持RS232和EIA562標準。通過四個額外的輸入：ON、DXEN、RXEN和SLEW，LTC1387可以通過軟件輕松重新配置，以適應各種通信需求，包括單線RS232 I/O模式。圖13至圖16展示了四種接口端口連接方式示例。

接口驅動器和接收器均具有三態輸出。當驅動器被禁用、處于關斷模式或電源關閉時，驅動器輸出被強制進入高阻狀態。驅動器輸出可以在電源供應電平基礎上提升或降低最多±18V。接收器輸入可承受±25V的電壓而不損壞。在RS485模式、關斷模式或電源關閉時，接收器輸入電阻通常為24kΩ，但在RS232模式下會降至52kΩ。

在RS485模式下，DXEN和RXEN分別控制驅動器和接收器的三態輸出。SLEW輸入在RS485模式期間處于活動狀態，此引腳可控制差分驅動器的斜率。該引腳在RS485模式期間具有內部5μA上拉電流源。高電平邏輯選擇快速差分驅動器斜率，低電平邏輯選擇慢速差分驅動器斜率。在慢速斜率模式下，最大信號帶寬降低，從而將EMI（電磁干擾）降至最低。

電磁干擾（EMI）和信號反射問題。慢斜率系統通常可以使用端接不當甚至未端接的電纜，并能接受一定的信號反射。RS485差分輸入接收器在0V共模電壓下具有-80mV的輸入閾值。這使得當輸入開路或已知較高時，接收器輸出能保持高電平狀態。該接收器還具有40mV的輸入磁滯特性。無論DXEN和RXEN引腳的狀態如何，都可以通過將ON引腳置為高電平來保持電荷泵處于工作狀態。這樣可以通過去除100μs的電荷泵重啟時間來改善接收器響應時間。

所有接口驅動器輸出均由限流和熱關斷電路進行故障保護。當芯片溫度達到150°C時，熱關斷電路會禁用RS232和RS485驅動器輸出。當芯片溫度冷卻至135°C時，熱關斷電路會重新啟用驅動器。

回環模式可實現驅動器輸出到接收器輸入的內部自測試。在回環期間，驅動器輸出與外部負載并非隔離狀態。

電荷泵可從單一5V的VCC電源產生增強的正電壓VDD和負電壓VEE，以實現真正的RS232電平。電荷泵需要四個0.1μF的電容器。

在RS232模式下，可以通過控制輸入ON、RXEN和DXEN從功能表中選擇驅動器和接收器。接收器具有典型的0.6V輸入磁滯特性。
