概述
LTC1334 是一款低功率 CMOS 雙向收發器，具有兩個可再配置接口端口。該器件可配置為兩個 RS485 差分端口、兩個雙通道 RS232 單端端口、或者一個 RS485 差分端口和一個雙通道 RS232 單端端口。一個內置充電泵需要 4 個 0.1μF 電容器以產生升壓的正電源和負電源，從而使 RS232 驅動器僅采用單 5V 電源即可滿足 RS232 ±5V 輸出擺幅要求。一種停機模式可將 ICC 電源電流減小至 10μA。

RS232 收發器完全符合 RS232 規范。RS485 收發器則完全遵照 RS485 和 RS422 規范。所有的接口驅動器均擁有短路和熱停機保護功能。一個使能引腳允許強制 RS485 驅動器輸出進入高阻抗狀態，即使在輸出被強制超過電源軌或電源被關斷的情況下這也將得到保持。驅動器輸出和接收器輸入均具有 ±10kV ESD 保護等級。一種環回模式允許將驅動器輸出回接至接收器輸入以進行診斷自測試。
數據表：*附件：LTC1334單5V RS232 RS485多協議收發器技術手冊.pdf

應用

• 低功率 RS485/RS422/RS232/EIA562 接口
• 軟件可選的多協議接口端口
• 電纜中繼器
• 電平變換器

特性

• 在單顆芯片上集成了 4 個 RS232 收發器或 2 個 RS485 收發器
• 采用單 5V 電源工作
• 可承受重復的 ±10kV ESD 脈沖
• 采用小的充電泵電容器：0.1μF
• 低電源電流：8mA (典型值)
• 在停機模式中的電源電流為 10μA
• 在環回模式中具有自測試能力
• 無上電 / 斷電毛刺干擾的輸出
• 驅動器在三態、停機模式中或電源關斷時保持高阻抗
• 熱停機保護
• 接收器輸入能夠承受 ±25V

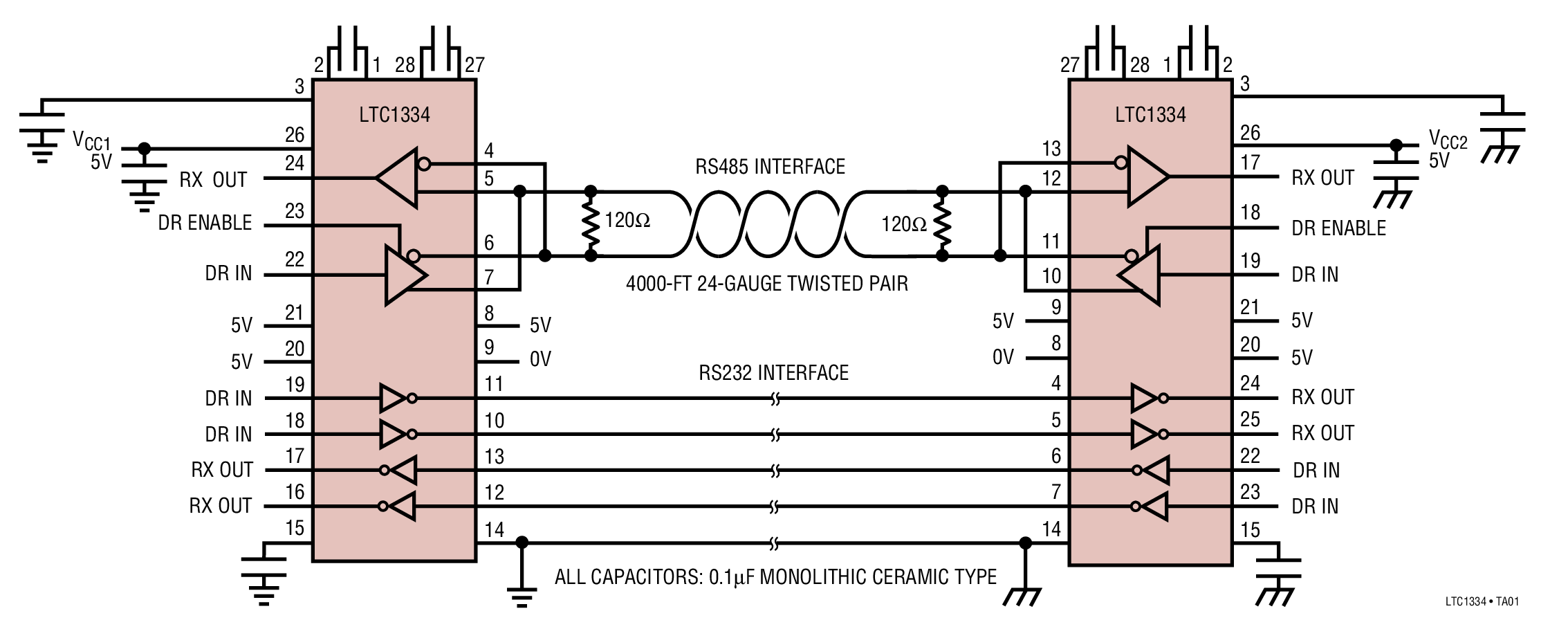

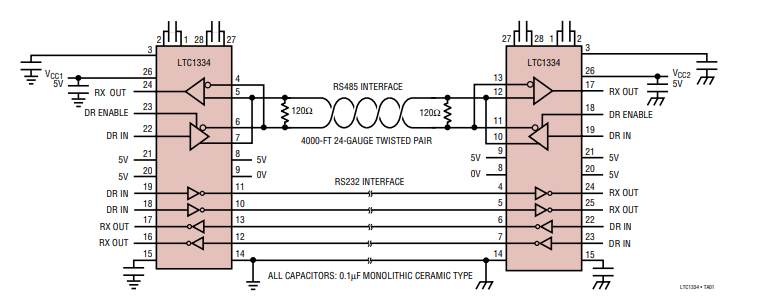

典型應用

DC電氣特性

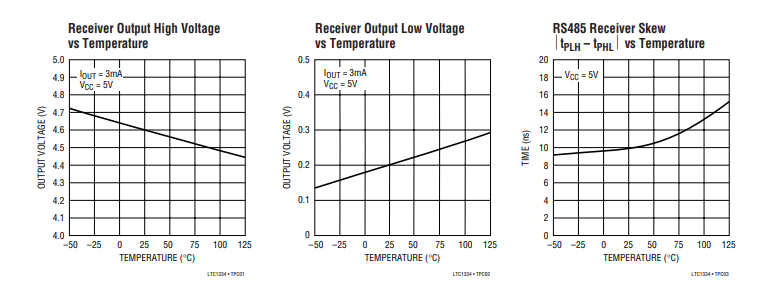

典型性能特征

框圖

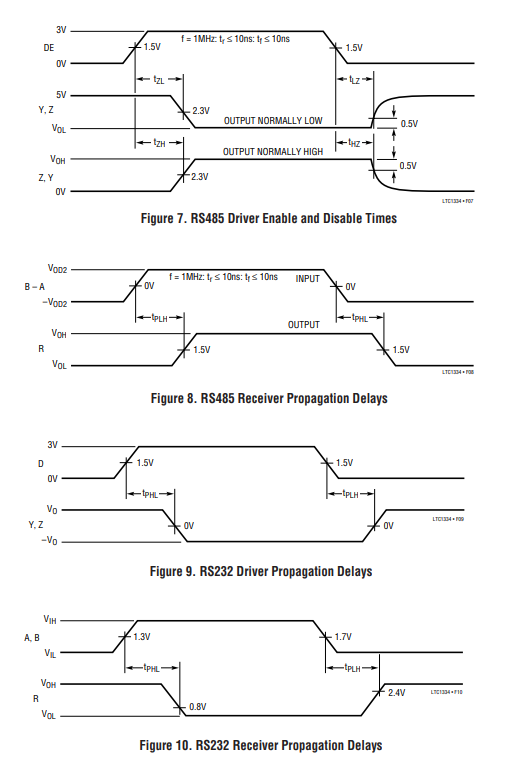

開關波形

應用信息

基本工作原理

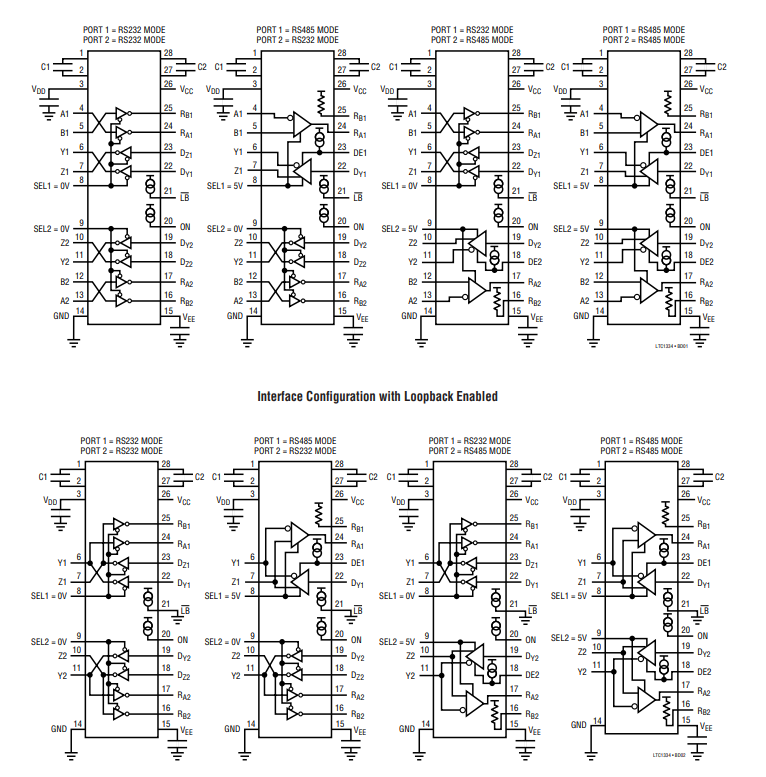

LTC1334有兩個接口端口。每個端口可通過將端口的選擇輸入分別強制設為低電平或高電平，配置為一對單端RS232收發器或一個差分RS485收發器。LTC1334每個端口提供兩個RS232驅動器和兩個RS232接收器，或者一個RS485驅動器和一個RS485接收器。所有接口輸出均為三態輸出。當驅動器被禁用、處于關斷模式或電源關閉時，驅動器輸出被強制進入高阻態。

所有接口驅動器輸出均由限流和熱關斷電路進行故障保護。當芯片溫度達到150°C時，熱關斷電路會禁用RS232和RS485驅動器輸出。當芯片溫度冷卻至130°C時，熱關斷電路會重新啟用驅動器。

在RS485模式、關斷模式或電源關閉時，接收器的輸入電阻為24kΩ。在RS232模式下，輸入電阻降至5kΩ。

ON/OFF引腳上的低電平邏輯會使器件進入關斷狀態，并將所有輸出強制設為高阻態。高電平邏輯則啟用該器件。若ON/OFF引腳懸空，內部連接至Vcc的4μA電流源會將其拉高。

在RS485模式下，若驅動器使能引腳懸空，內部4μA電流源會將其拉高。RS485接收器在同相輸入端有一個4μA電流源。若RS485接收器的兩個輸入均開路，輸出將進入高阻態。在RS232模式下，若兩個輸入均開路，輸出為高電平。在RS485模式下，接收器輸出B無效，且有一個50kΩ上拉電阻，以提供已知的輸出狀態。

當LB引腳為低電平時，回環模式可在驅動器輸出和接收器輸入之間建立內部連接，用于自測試。驅動器輸出在回環期間與外部負載未隔離，這使得在負載條件下能夠驗證發射器。若LB引腳懸空，內部4μA電流源會將其拉高，并禁用回環模式。

RS232/RS485應用

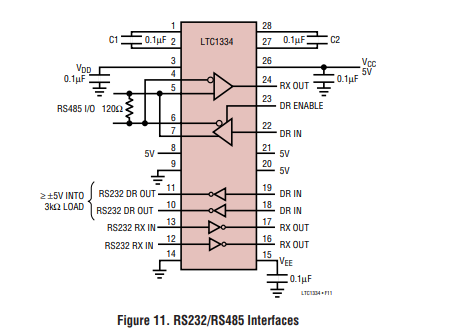

如圖11所示，LTC1334使用單一5V電源即可支持RS232和RS485電平。

多協議應用

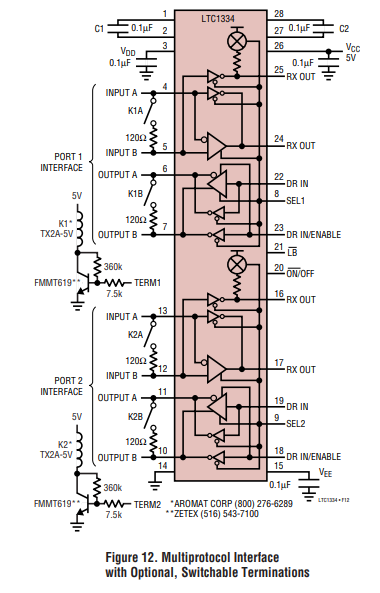

LTC1334非常適合軟件控制的接口模式選擇。每個端口都有一個選擇引腳，如圖12所示。單端收發器支持RS232和EIA562電平。差分收發器則同時支持RS485和RS422標準。
