TLE2027-EP 增強型產品Excalibur低噪聲高速精確運算放大器技術手冊
TLE2027包含創新的電路設計專業知識和高質量的過程控制技術，可產生以前在單個運算放大器中無法獲得的交流性能和直流精度。這些設備采用TI最先進的Excalibur工藝制造，可以升級到使用較低精度設備的系統。
數據手冊：*附件：TLE2027-EP 增強型產品Excalibur低噪聲高速精確運算放大器技術手冊.pdf
在直流精度方面，TLE2027提供100μV的最大偏移電壓、131 dB的共模抑制比（典型值）、144 dB的電源電壓抑制比（標準值）和45 V/μV的直流增益。
TLE2027的交流性能突出表現在典型的單位增益帶寬規格為15 MHz，相位裕度為55°，噪聲電壓規格為3.3 nV/Hz，頻率分別為10 Hz和1 kHz。
TLE2027提供多種封裝，包括用于高密度系統應用的行業標準8針小外形版本。該設備的特點是可在-55°C至125°C的整個軍用溫度范圍內運行。

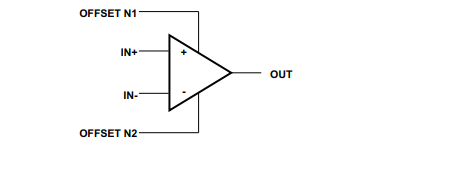

符號

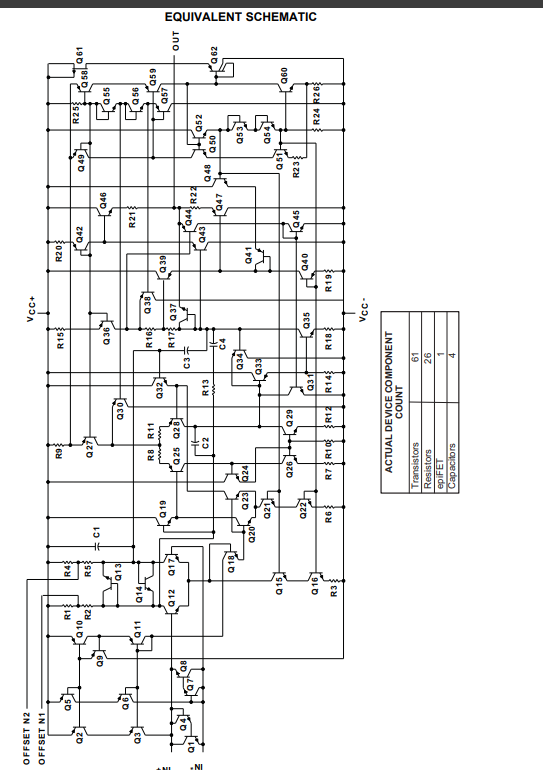

等效示意圖

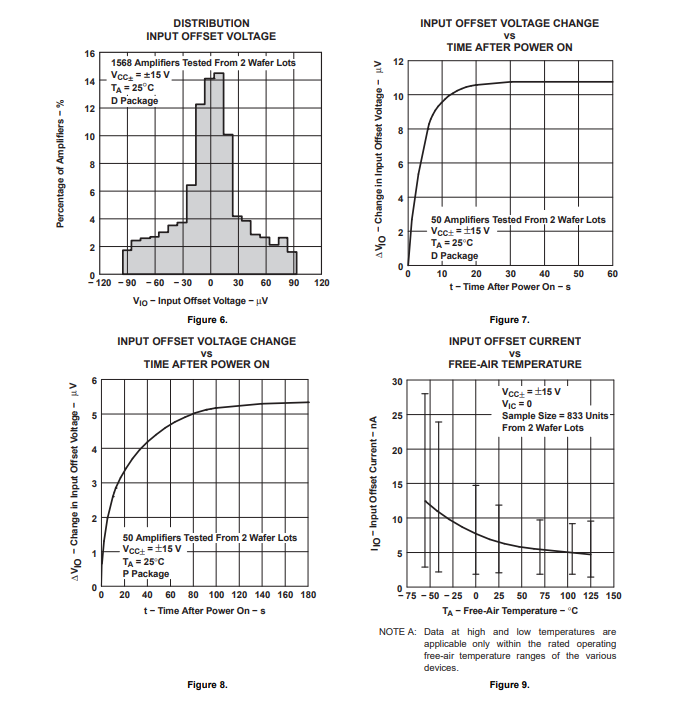

典型特性
