TLE214x器件是使用德州儀器互補雙極Excalibur構建的高性能內部補償運算放大器。過程。它們是對標準行業產品的引腳兼容升級。

數據手冊：*附件：TLE2141-EP Excaliber低噪聲高速精確運算放大器（增強型產品）技術手冊.pdf

該設計包含一個輸入級，可同時實現10.5nV//100pF的低音頻帶噪聲。負載在快速執行器/定位驅動器中很有用。在類似的測試條件下，達到0.01%的沉降時間為400 ns。

這些器件在高達10nF的電容性負載下是穩定的，盡管在這種高負載水平下，6-MHz帶寬降至1.8MHz。因此，TLE214x可用于低下垂采樣和保持以及長電纜的直接緩沖，包括4-mA至20mA的電流回路。

特殊設計還表現出對固有集成電路元件失配的更高不敏感性，最大偏移電壓為900-μV，典型漂移為1.7-μV/°C。最小共模抑制比和電源電壓抑制比分別為85 dB和90 dB。

在±2-V至±22V范圍內，設備性能相對獨立于電源電壓。輸入可以在VCC--0.3 V到VCC+-1.8 V之間工作，而不會引起相位反轉，盡管過大的輸入電流可能會從每個輸入流出，超過較低的共模輸入范圍。在輕電流負載條件下，全npn輸出級提供VCC--0.1 V至VCC+-1 V的近軌到軌輸出擺動。由于輸出電流受到內部限制，該器件可以承受對任何電源的短路，但必須注意確保不超過最大封裝功耗。

這兩個版本也可以用作比較器。VCC±的差分輸入可以在不損壞設備的情況下保持。TTL電源電平的開環傳播延遲通常為200 ns。這很好地表明了當設備被驅動超過推薦的輸出擺動限制時，輸出級飽和恢復的情況。

TLE214x器件有工業標準的8針和16針小外形封裝。這些設備的特點是在-55°C至125°C的溫度范圍內運行。

特性

受控基線
一個裝配現場
一個試驗場地
一個制造現場
-55°C至125°C的擴展溫度性能
增強的遞減制造源（DMS）支持
增強型產品變更通知
資格譜系（1）
低噪音
10赫茲。..15 nV/Hz
1kHz。..10.5 nV/Hz
10000 pF負載能力
20mA（最小）短路輸出電流
27V/μs轉換速率（最小）
高增益帶寬產品。.5.9兆赫
低VIO。..900µV（最大），25°C
單電源或分電源。.4伏至44伏
快速解決時間
340納秒至0.1%
400納秒至0.01%
飽和度恢復。..150納秒
輸出波動大。..VCC–+0.1 V至VCC+–1 V

引腳配置

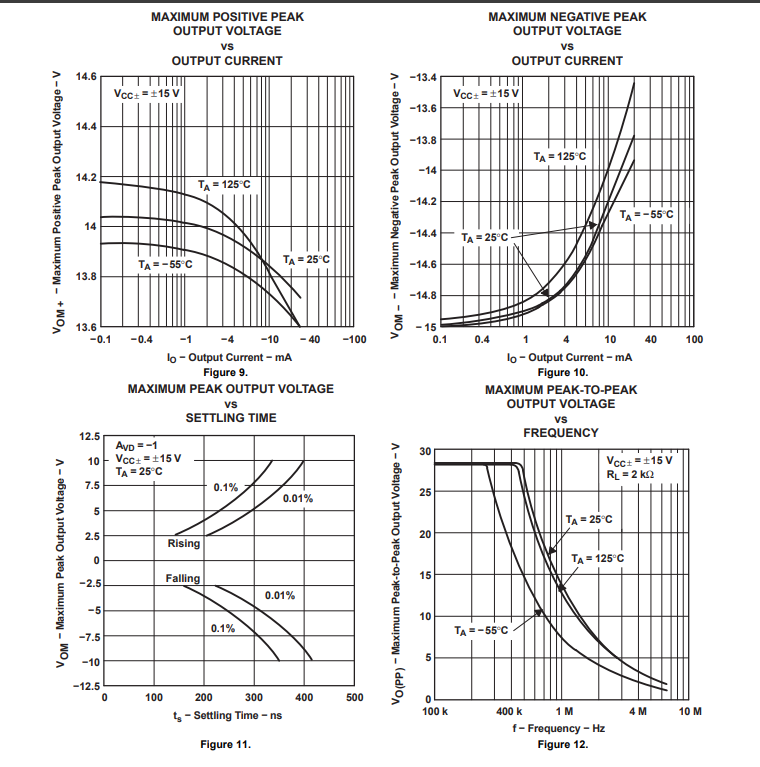

典型特性

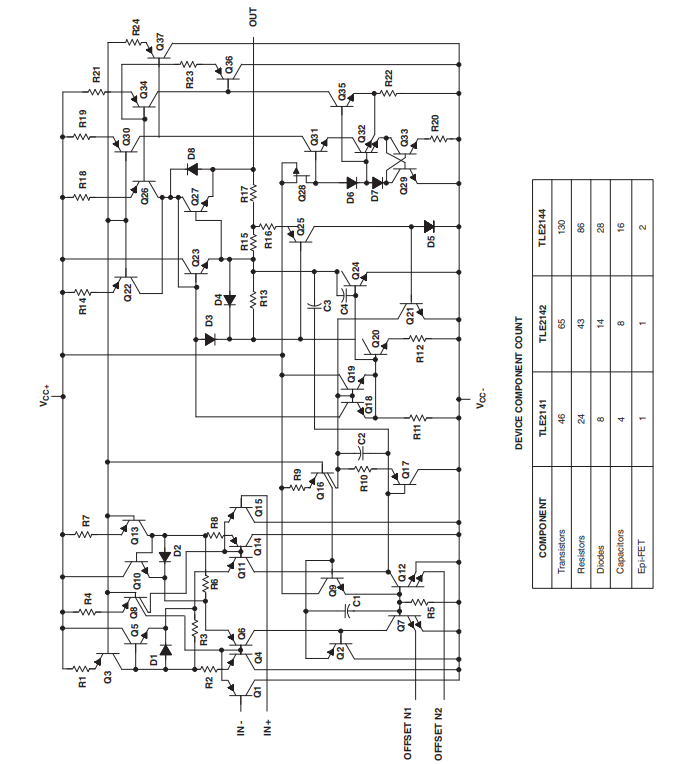

等效示意
