接口濾波電路與防護電路的設計需遵循以下核心原則：

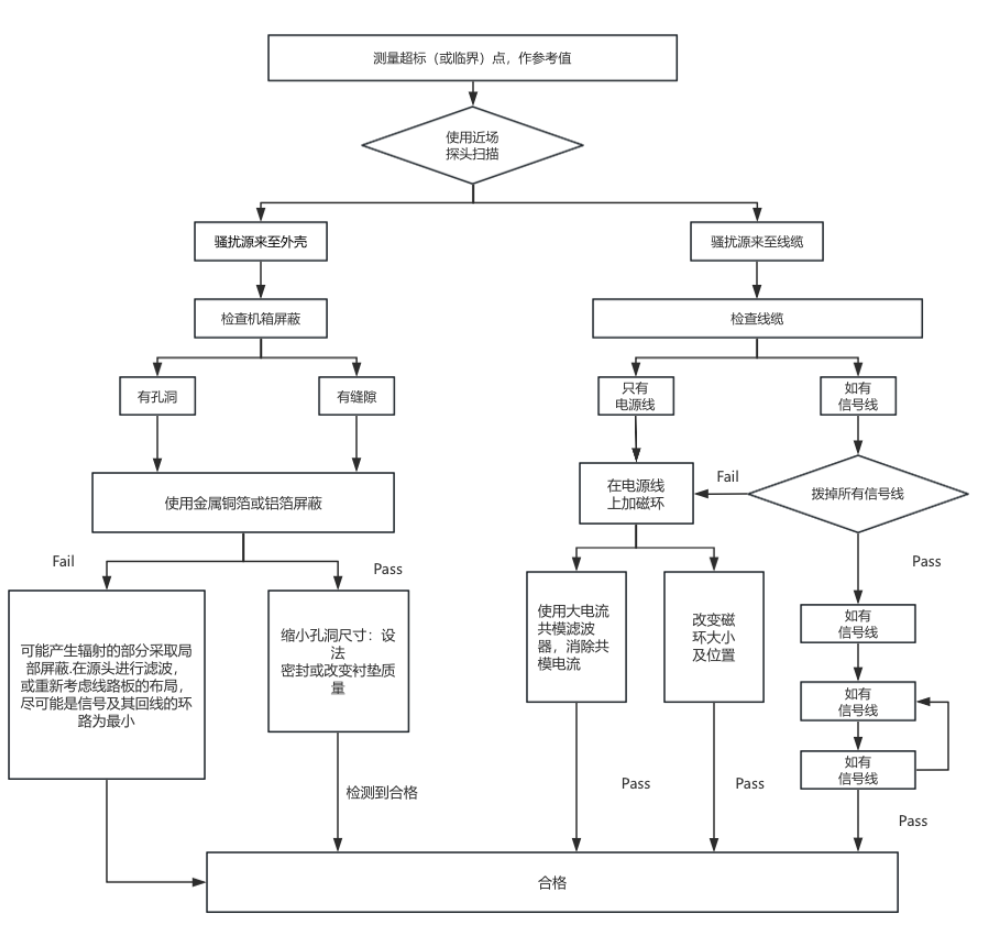

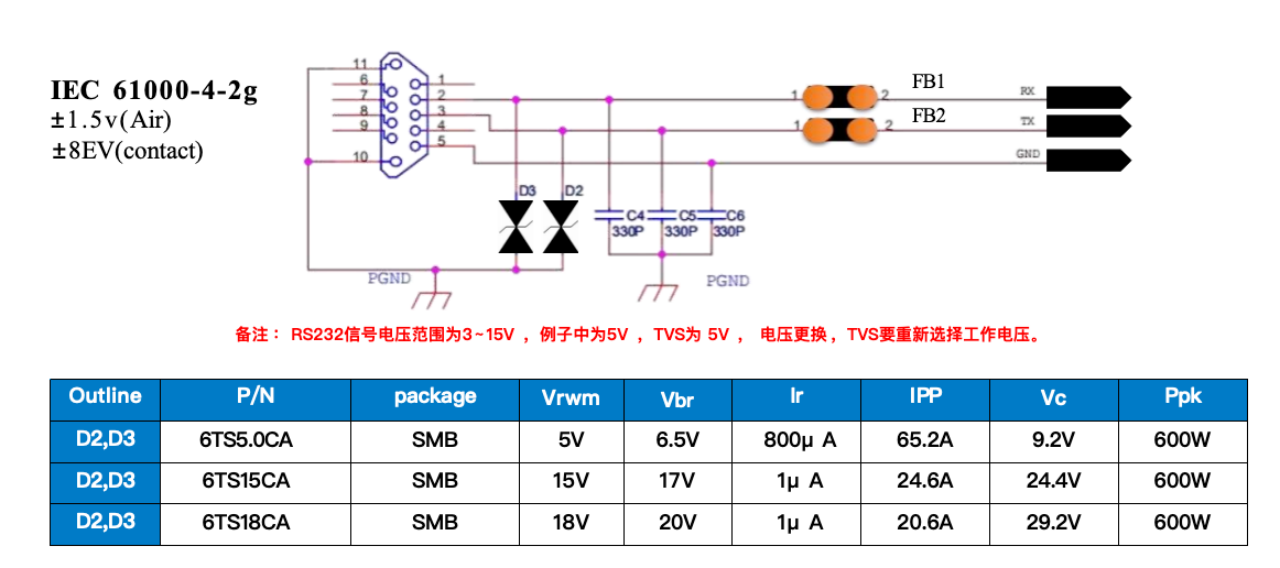

（1）防護與濾波的先后順序：當設計需同時包含濾波電路與防護電路時，應優先布置防護電路，隨后再布置濾波電路，以確保信號安全。

（2）接口芯片及元件布局：接口芯片及其配套的濾波、防護、隔離元件，應盡可能沿著信號流動方向，以直線形式緊湊布置于接口連接器附近。

（3）元件與走線優化：接口信號的濾波、防護、隔離元件應盡可能靠近接口連接器，同時信號連接線需盡可能縮短（在滿足工藝要求的前提下達到最短），以減少信號衰減與干擾。

（4）接口變壓器布局：接口變壓器應放置在連接器附近，通常距離不超過對應接口連接器的3厘米，以優化信號傳輸效率。

（5）信號接口隔離：模擬信號接口、數字信號接口、低速邏輯信號接口及高速邏輯信號接口等（依據敏感度和干擾發射程度劃分）應保持適當間距。若連接器間存在干擾風險，需采取隔離、屏蔽等措施。

（6）信號線布線規范：接口信號線布線時，線寬應保持一致。對于高速信號線，若需彎曲，應采用圓弧平滑彎曲方式，以減少信號反射與衰減。

（7）差分信號線布線要求：差分信號線與信號回線之間不得穿插其他信號線。差分對線應平行、就近、同層布線，并確保布線長度一致，以維持信號的同步性與完整性。

（8）跨平面布線限制：所有信號布線不得隨意跨平面布線，除非已通過隔離濾波器進行處理，以避免信號干擾與電磁輻射。

（9）遵循廠商與標準要求：接口信號線與接口芯片的設計需嚴格遵守供應商或相關標準的要求，進行阻抗匹配、濾波、隔離、防護等處理，以確保系統穩定與可靠。

（10）全面濾波處理：所有信號均需進行濾波處理，以防止高頻共模電流通過同一連接器耦合到其他導線上，從而引發輻射干擾。
