概述
MAX22000是一款工業級可配置模擬輸入/輸出器件，可在軟件中即時配置為電壓輸入或輸出，或電流輸入或輸出。提供用于測量其他模擬信號的額外輸入。

該器件提供具有快速建立時間的18位DAC以及24位Δ-Σ ADC。ADC和DAC可以單獨選擇內部或外部基準電壓。

MAX22000支持帶低噪聲可編程增益放大器(PGA)的ADC，具有高壓和低壓輸入范圍，支持RTD和熱電偶測量。額外的輔助輸入用于測量冷端板載溫度。

MAX22000可通過20MHz高速SPI總線進行通信，以獲得所有配置和管理信息以及轉換結果。可選8位CRC可提高SPI接口的可靠性，從而免受所有8位突發脈沖和所有雙位錯誤的影響。

MAX22000采用2.7V至3.6V模擬和數字電源以及高達±24V的高壓電源供電。該器件采用64引腳LGA封裝，支持-40°C至+125°C工業溫度范圍。
數據表：*附件：MAX22000工業可配置模擬IO技術手冊.pdf

應用

• 分布式控制系統
• 過程控制
• 可編程邏輯控制器(PLC)
• 可編程自動化控制器(PAC)

特性

• 精度
  • 模擬輸出電壓或電流模式：
    • FSR精度：0.02%（室溫）
    • FSR精度：0.1%（±50°C溫度變化）
  • 5ppm/°C內置基準電壓源
• 靈活性
  • 6個模擬輸入/1個模擬輸出，可通過軟件配置電壓和電流模式
  • 兩個輔助ADC輸入，用于冷端測量
  • 提供2、3或4線配置的RTD輸入模式
  • 熱電偶輸入模式
  • 輸入/輸出電壓范圍：±12.5V
  • 輸出電流范圍：±25mA或±2.5mA
  • PGA輸入電壓范圍:±25V、±2.5V、±500mV、±250mV和±125mV
  • +24V現場電源，用于電流環路
  • ADC和/或DAC的外部基準源（可選）
  • 六個GPIO
  • 20MHz SPI接口
• 穩健可靠
  • 所有模擬I/O端口提供±36V保護
  • 過流保護
  • 熱關斷
  • 所有高壓電源都提供欠壓中斷
  • CRC檢測
  • 所有模擬輸入都提供開路檢測
  • 所有引腳都提供1kV HBM保護
• 工作溫度范圍：–40°C至+125°C
• 9mm x 9.5mm 64引腳LGA封裝

框圖

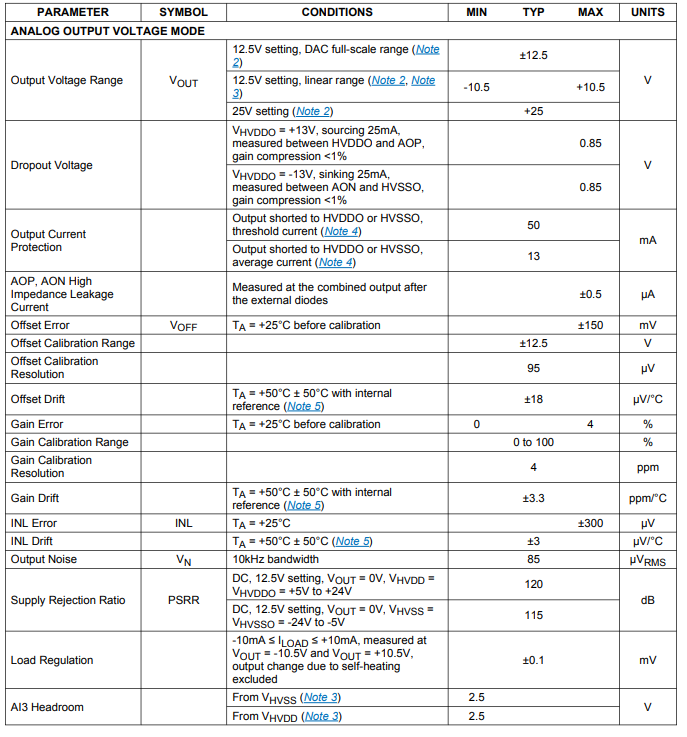

電特性

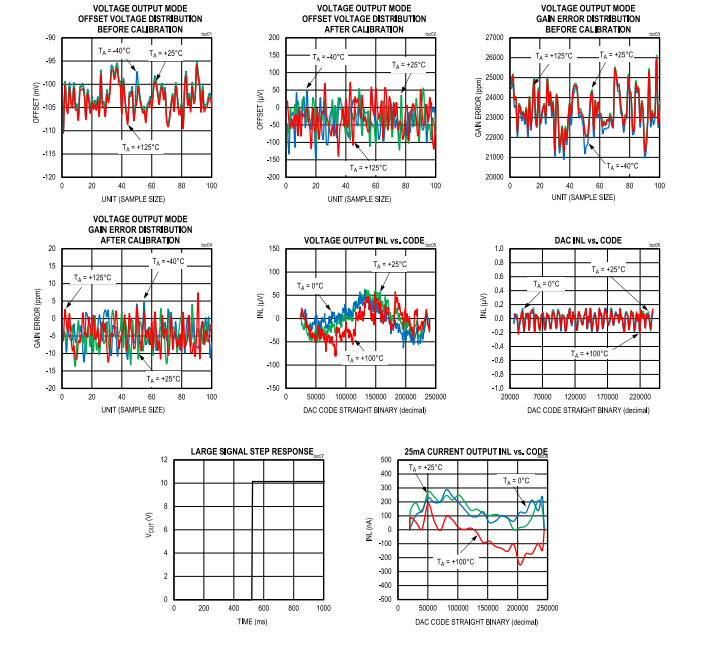

典型操作特性

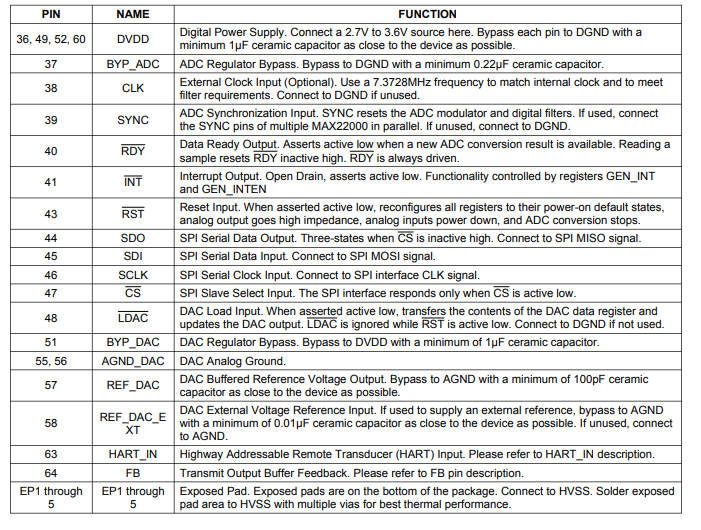

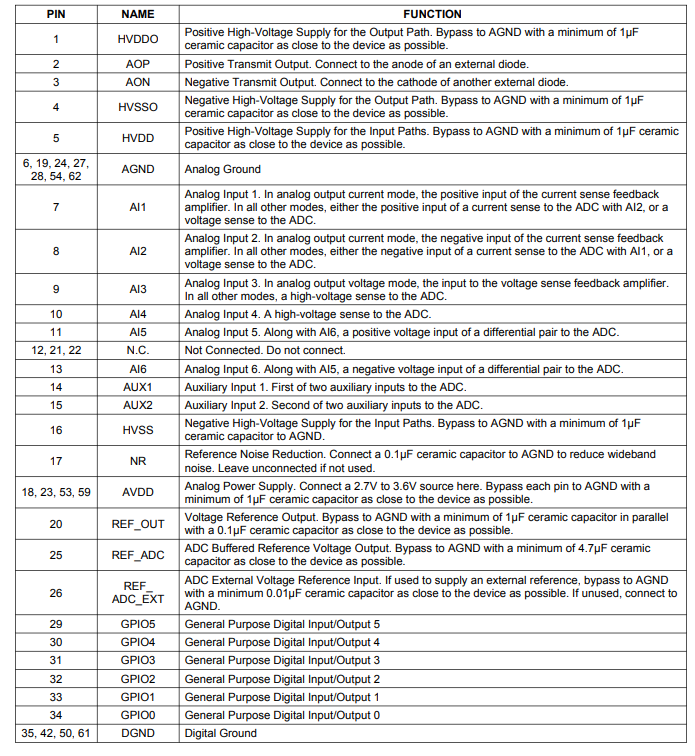

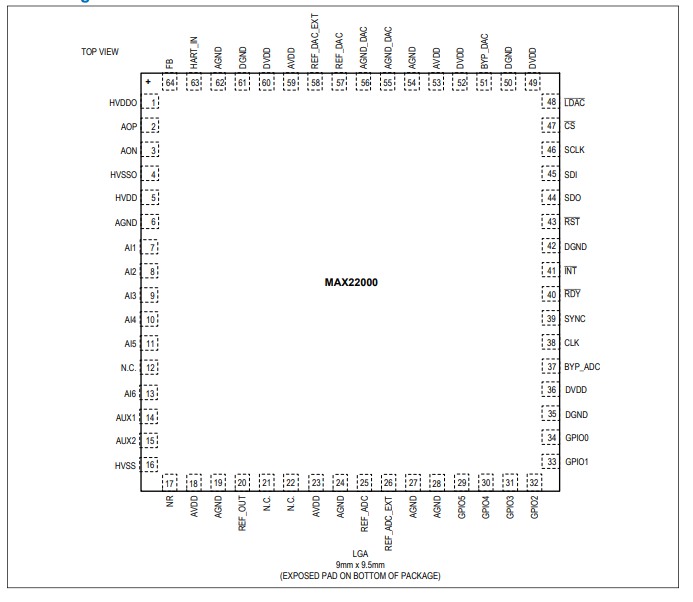

引腳配置描述

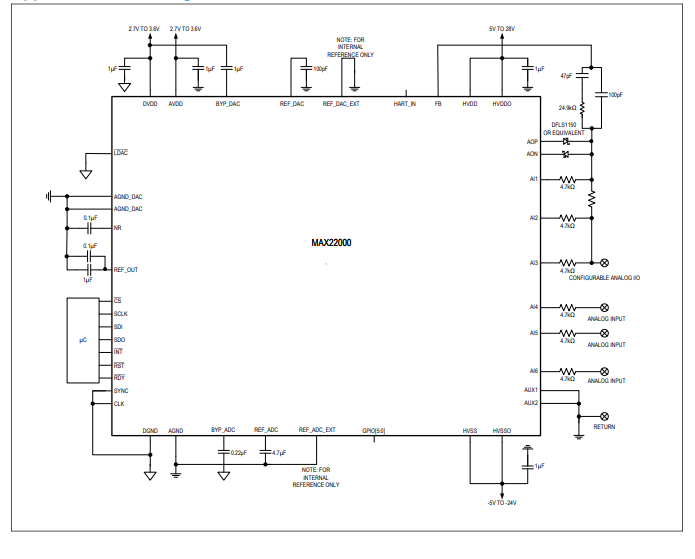

應用框圖
