LM5109A 是一款經濟高效的高壓柵極驅動器，旨在驅動 高側和低側 N 溝道 MOSFET，采用同步降壓或半橋配置。 浮動高壓側驅動器能夠在高達 90V 的電源軌電壓下工作。輸出為 通過 TTL 兼容輸入閾值獨立控制。強大的電平轉換技術 高速運行，同時功耗低，并提供從 控制 input logic 到 highside gate driver。欠壓鎖定在 低側和高側電源軌。該器件采用 SOIC 和 thermal 兩種封裝 增強的 WSON 程序包。
*附件：lm5109a.pdf

特性

• 驅動高側和低側 N 溝道 MOSFET
• 1A 峰值輸出電流 （1.0A 灌電流 / 1.0A 拉電流）
• 獨立的 TTL 兼容輸入
• 自舉電源電壓至 108V DC
• 快速傳播時間（典型值為 30 ns）
• 以 15ns 的上升和下降時間驅動 1000 pF 負載
• 出色的傳播延遲匹配（典型值為 2 ns）
• 電源軌欠壓鎖定
• 低功耗
• 引腳兼容 ISL6700
• 行業標準 SOIC-8 和熱增強型 WSON-8 封裝

參數

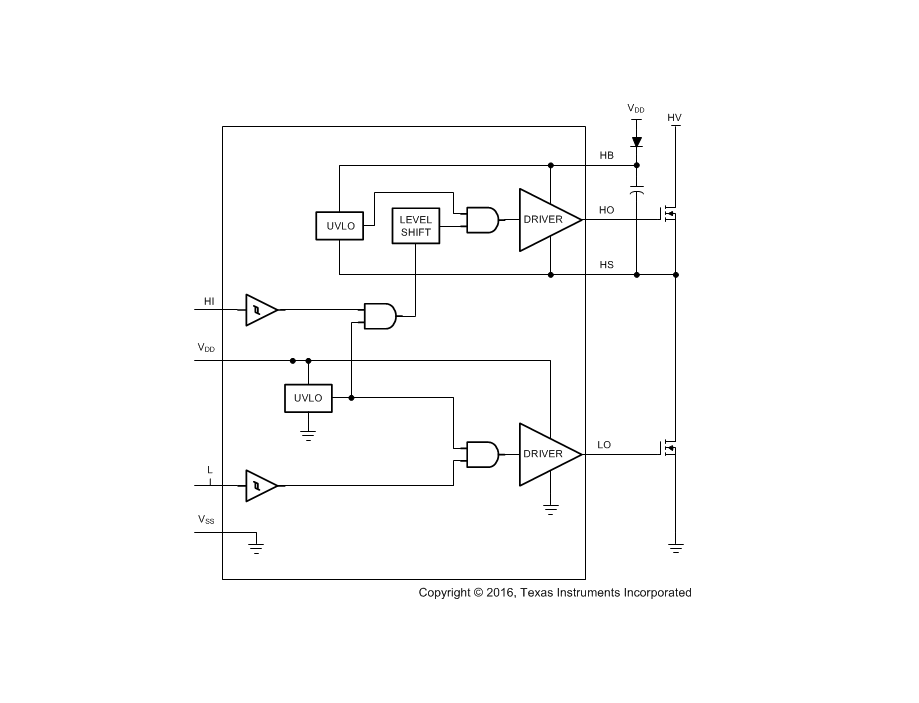

方框圖

一、產品概述

LM9A是一款高壓柵極驅動器，專為驅動同步降壓或半橋配置中的高側和低側N溝道MOSFET而設計。該驅動器具有獨立的TTL兼容輸入、高電壓自舉能力、快速傳播時間和低功耗特性。

二、主要特性

• ?高電壓能力?：支持高達V的自舉供電電壓。
• ?獨立輸入控制?：高側（HI）和低側（LI）控制輸入獨立，TTL兼容。
• ?快速傳播時間?：典型值為0ns。
• ?低功耗?：在禁用狀態下具有較低的靜態電流。
• ? 欠壓鎖定（UVLO） ?：低側和高側電源軌均具備UVLO保護功能。
• ?高峰值輸出電流?：高達A的峰值拉/灌電流。

三、引腳配置與功能

• ?VDD?：正柵極驅動電源引腳。
• ?HI?：高側控制輸入引腳。
• ?LI?：低側控制輸入引腳。
• ?VSS?：地參考引腳，所有信號均參考此地。
• ?LO?：低側柵極驅動器輸出引腳。
• ?HS?：高側MOSFET源極連接引腳。
• ?HO?：高側柵極驅動器輸出引腳。
• ?HB?：高側柵極驅動器正電源軌引腳。

四、電氣特性

• ?工作電壓范圍?：VDD為V至V，HB為VS+8V至VS+4V。
• ?輸入閾值?：HI和LI引腳的低電平輸入電壓閾值為.V，高電平輸入電壓閾值為.V。
• ?輸出電流?：LO和HO引腳的峰值拉/灌電流均為A。
• ?傳播延遲?：LO和HO引腳的關斷和開啟傳播延遲典型值為0ns至6ns。
• ?UVLO閾值?：VDD的UVLO閾值為6.0V至.V，HB的UVLO閾值為.V至7.1V。

五、功能描述

• ?啟動與UVLO保護?：在VDD或HB電壓低于UVLO閾值時，驅動器禁用輸出，保護MOSFET免受損壞。
• ?電平移位?：內部電平移位電路允許高側輸入控制高側驅動器，同時提供與低側驅動器的優秀延遲匹配。
• ?輸出階段?：高側和低側輸出階段均具有高轉換速率和低內阻，適合高效開關MOSFET。

六、應用信息

• ?典型應用?：適用于電流饋電推挽轉換器、半橋和全橋功率轉換器、固態電機驅動等。
• ?設計要點?：包括自舉電容和VDD旁路電容的選擇、外部柵極驅動電阻的選取、布局和接地考慮等。
• ?應用曲線?：提供了不同條件下的輸出特性曲線，幫助設計者優化電路性能。

七、封裝與訂購信息

• ?封裝類型?：提供SOIC-8和WSON-封裝選項。
• ?訂購代碼?：提供了不同封裝和狀態的訂購代碼選項。
