概述
DS8005雙智能卡接口是用于IC卡讀卡器接口的低成本雙模擬前端，IC卡讀卡器接口需要與兩個以相互排斥方式工作的智能卡通信。模擬接口設計用于ISO 7816、EMV?和B-CAS應用。該器件功能類似于兩片DS8024，通過片外多路復用器選擇有效的接口，器件還具有低功耗、1.8V卡支持功能。此外，器件還設計用于每個卡接口均無需C4/C8 (AUX1/AUX2)觸點的應用。

器件采用28引腳SO和TSSOP封裝，引腳排列向下兼容于DS8313，從而允許使用相同的器件封裝和PCB與一個或兩個智能卡通信。

器件設計用于配合包含ISO 7816 UART的微控制器工作，也可以通過軟件逐位控制IO端口執行該協議。如果微控制器不具有運行ISO 7816 UART的能力，DS8007將是更合適的選擇。
數據表：*附件：DS8005智能卡接口數據手冊.pdf

應用

• 接入控制
• 金融終端
• 收費電視
• 機頂盒授權接入
• 電信

特性

• 用于IC卡通信的模擬接口和電平轉換
• 卡接口具有±8kV (最小值) ESD (HBM)保護
• 待機模式下具有超低電流損耗，典型值小于10nA
• 內部產生IC卡供電電壓
  • 5.0V ±5%、80mA (最大值)
  • 3.0V ±8%、65mA (最大值)
  • 1.8V ±10%、30mA (最大值)
• 通過內部專用排序器自動控制卡的激活和禁用
• 智能卡通信時，直接進行主機I/O的電平轉換
• 靈活產生卡時鐘，支持外部晶振的1、2、4、8分頻
• 大電流保護、短路保護以及過熱保護
• 低電流工作模式
• 內置多路復用器允許一個ISO 7816 UART支持兩個智能卡槽控制

推薦的DC操作條件

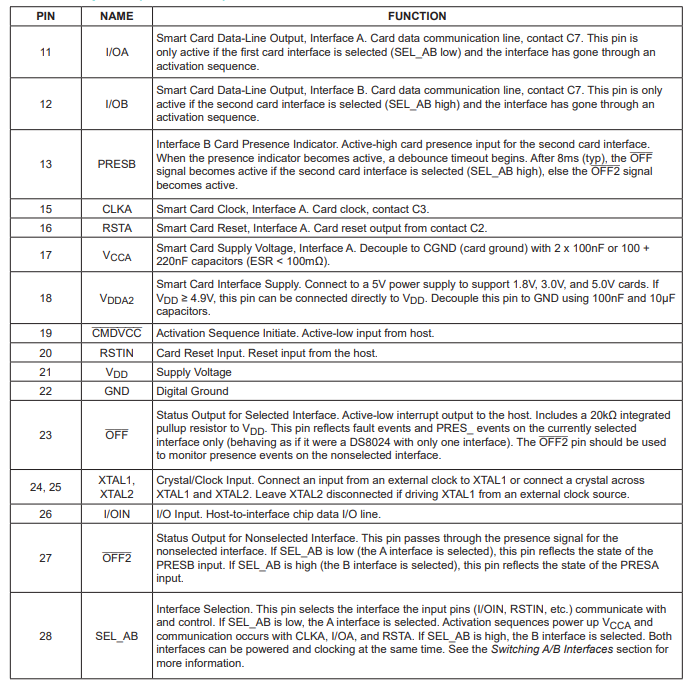

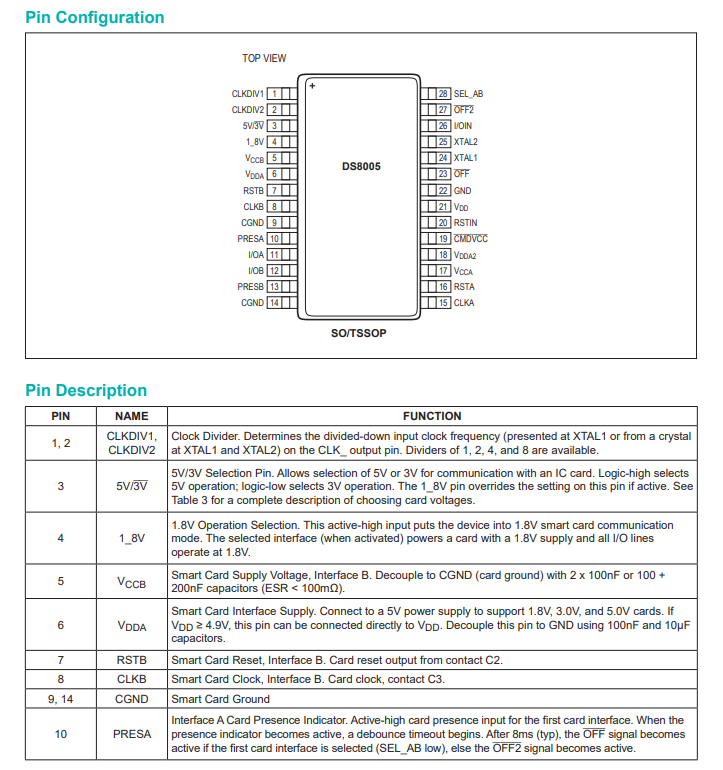

引腳配置描述

A/B接口切換

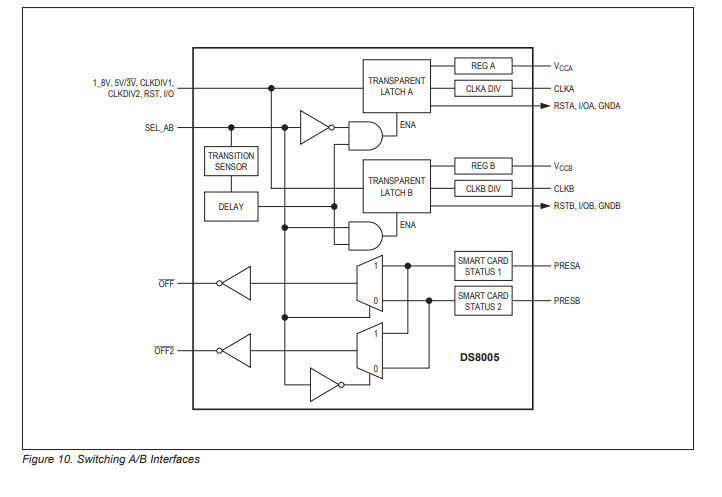

該設備的關鍵特性之一是能夠同時管理兩個卡槽。復用控制信號SEL_AB用于確定哪個接口處于通信活動狀態，不過也有可能讓兩個接口同時保持通電。

在接口之間切換時，設備會通過鎖存引腳狀態來保留控制信號（如CLKDIV1、CLKDIV2、1.8V/5V/3V、CMDVCC和RSTIN）的狀態。這使得當前不活動的接口能夠保持通電，以便在需要時快速激活進行通信，同時也支持卡槽接口之間的快速切換，而無需進行卡的去激活和激活流程。

切換接口時，主機必須將控制引腳重置為該接口上次使用時的相同配置。在SEL_AB轉換約78μs后，設備會將所選接口的內部狀態與控制引腳的當前狀態進行比較。如果控制引腳的當前狀態與之前鎖存的狀態不匹配，設備將無法正確執行切換操作并進入未知狀態。這意味著主機在執行切換操作之前，必須始終檢查當前接口的控制引腳狀態。
