概述
DS8203智能卡接口IC為低成本、低功耗模擬前端，適用于所有ISO 7816、EMV*以及GSM11-11應用。DS8023支持5V、3V和1.8V智能卡，并提供低功耗待機模式。DS8023提供28引腳TSSOP和SO封裝，替換TDA8024時只需少許改動甚至無需改動。

DS8023用于連接系統微處理器和智能卡接口，提供IC卡應用所需的所有供電電源、保護電路以及電平轉換。
數據表：*附件：DS8023智能卡接口技術手冊.pdf

應用

• 接入控制
• 自動取款機
• 銀行設備
• 借記/信用卡支付終端
• 付費電視
• 密碼鍵盤
• POS終端
• 機頂盒授權接入
• 電信

特性

• 用于IC卡通信的模擬接口和電平轉換
• 卡接口具有±8kV (最小值) ESD (IEC)保護
• 待機模式下具有超低電流損耗，典型值小于10nA (典型值)
• 內部產生IC卡供電電壓：
  • 5.0V ±5%，80mA (最大值)
  • 3.0V ±8%，65mA (最大值)
  • 1.8V ±10%，30mA (最大值)
• 通過內部專用排序電路自動控制卡的激活和禁用
• 智能卡通信時，直接完成主機I/O口的電平轉換
• 靈活產生卡時鐘，支持外部晶振的1、2、4、8分頻
• 大電流保護、短路保護以及過熱保護

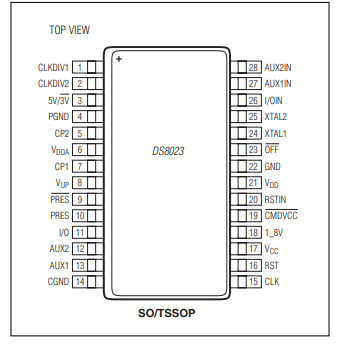

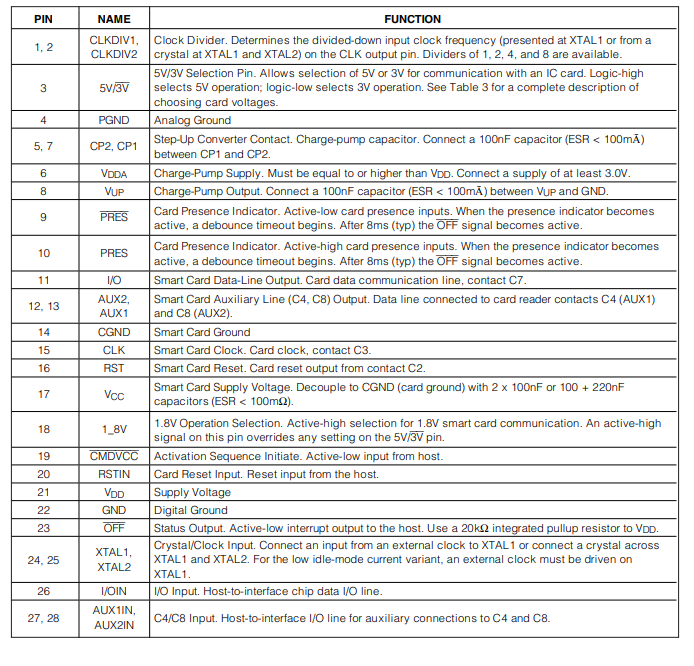

引腳配置描述

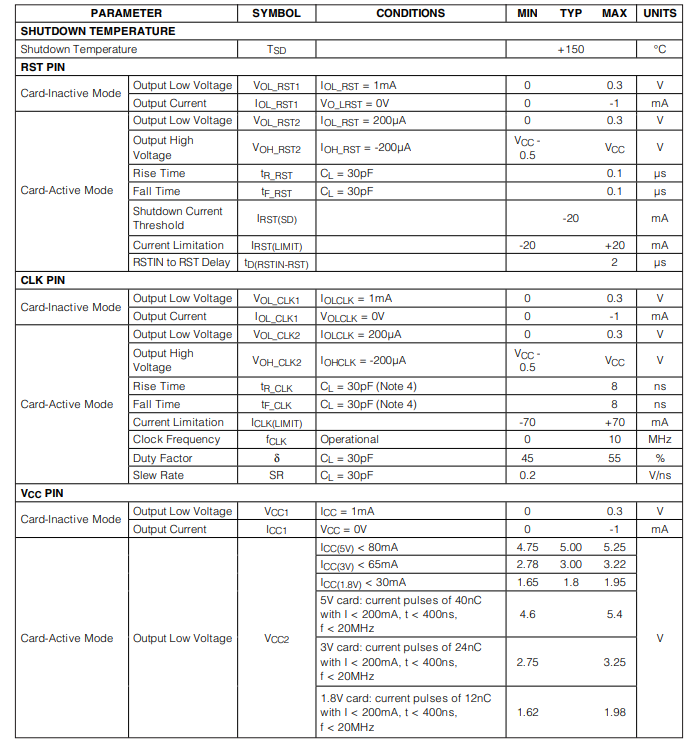

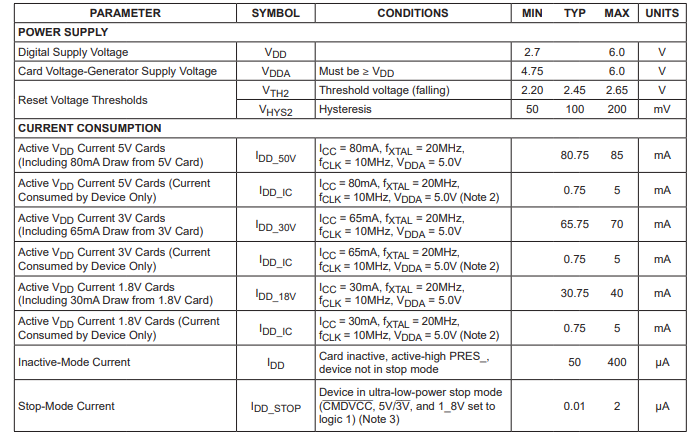

推薦的DC操作條件

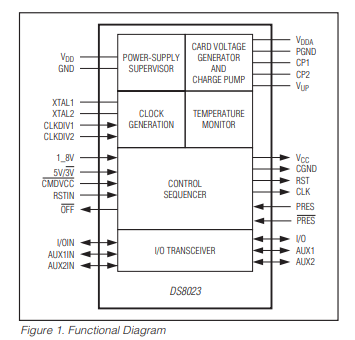

詳細說明

DS8023是一款用于與1.8V、3V和5V智能卡通信的模擬前端芯片。通過集成的電荷泵，DS8023可從單一輸入電壓運行。該器件能夠轉換所有通信線路的電平，為智能卡提供合適的電壓，并在3.0V至6.0V的寬輸入電壓范圍內運行，同時在低功耗停機模式下僅消耗10nA電流。DS8023與NXP TDA8024高度兼容，許多應用只需進行極少的硬件改動，僅需在軟件中添加支持即可激活超低功耗停機模式。（注意：DS8023中沒有PORADJ引腳，它被1.8V選擇引腳取代。）

電源供應

DS8023可由單電源或雙電源供電。設備的電源引腳為VDD、GND、VDDA和GND。VDD的工作電壓范圍為2.7V至6.0V，是與主機控制器的接口電源。因此，應使用主機控制器使用的相同電源。所有智能卡觸點在主機斷電或關機時應保持復位狀態，直到內部VTH2 + VTHSY信號出現，且在內部電源復位脈沖期間保持該狀態。執行斷電操作后，VDD會下降。

內部電荷泵和穩壓器可生成3V或5V的卡電源電壓（VCC）。電荷泵和穩壓器由VDDA和GND供電（VDDA應連接到至少3.0V的最小電源，最大為6.0V，且應等于或高于VDD）。

電荷泵根據輸入的VDDA和所選的卡電源電壓（5V或3V），以1倍（電壓跟隨器）或2倍（電壓倍增器）模式工作：

• 對于5V卡，DS8023在VDDA > 5.8V時以1倍模式工作，在2.3V < VDDA < 5.8V時以2倍模式工作。
• 對于3V卡，DS8023在VDDA > 4.1V時以1倍模式工作，在1.4V < VDDA < 4.1V時以2倍模式工作。
• 對于1.8V卡，DS8023在VDDA > 2.9V時以1倍模式工作，在VDDA < 2.9V時以2倍模式工作。

電壓監控器

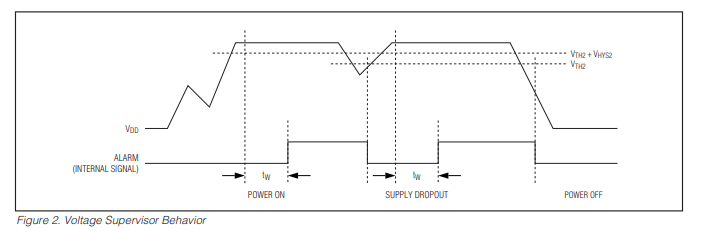

電壓監控器監測VDD電源。一個220μs的復位脈沖用于內部保持設備通電或斷電時的VDD電源。請見圖2了解詳情。
