泰克 6 系列 B MSO 混合信號示波器:超寬頻帶 + 12 位 ADC,重新定義高速信號測試標桿!

北京極微測 ? 來源:jf_06935414 ? 作者:jf_06935414 ? 2025-05-22 14:31 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在高速電子設計領域,工程師對故障排查與驗證工作的測試設備性能有著極高要求,而 6 系列 B MSO 混合信號示波器憑借一系列先進技術,為其提供了高效、精準的測試解決方案。

一、廣域帶寬與高采樣性能

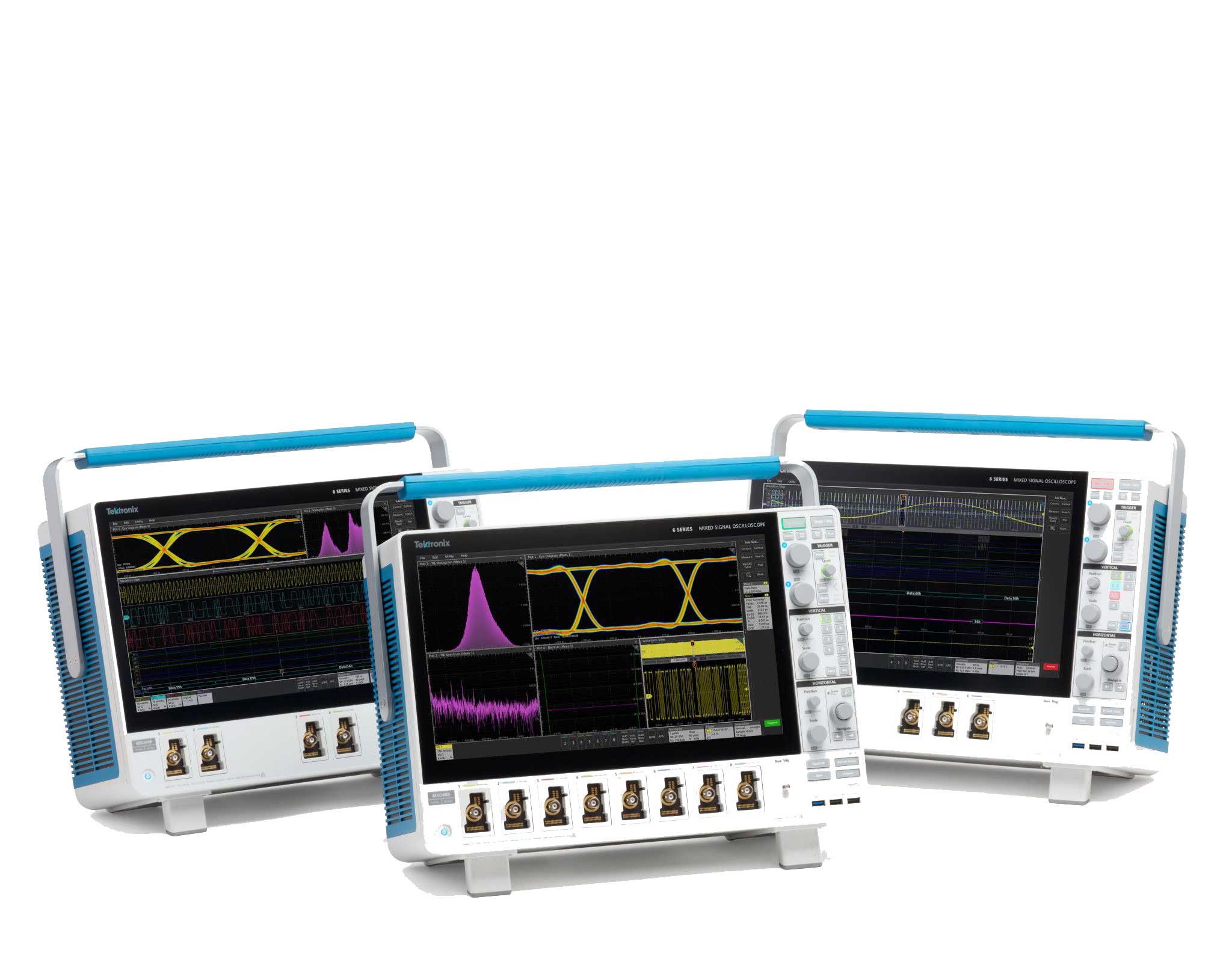

該示波器帶寬覆蓋 1GHz 至 10GHz,配合低噪聲設計與高達 50GS/s 的采樣率,能夠精準捕捉高速信號細節,無論是高頻數字信號還是復雜模擬波形,都能實現可靠測量。其 6 通道和 8 通道的多樣化模型設計,可滿足不同規模電路設計的測試需求。

二、多通道頻譜分析技術

6 系列 B MSO 支持 4 條、6 條或 8 條頻譜分析通道,通過硬件數字下變頻器(DDC)實現與時域信號處理并行分析,功能強大。工程師可靈活將任意模擬通道切換為波形、頻譜或雙模式顯示,在射頻頻率或幅度變化時進行繪圖與觸發操作。同時,頻譜和時域波形的同步功能,能有效關聯射頻與時域事件,且頻譜控制參數(如中心頻率和 RBW)與時域控制相互獨立,為信號分析提供了極大便利。


三、高效分析功能集成

在信號分析方面,6 系列 B MSO 具備簡化且高效的工具集。針對 GHz 時鐘與串行總線的抖動檢定操作簡便,綜合測量功能可將統計資料融入日常測試流程,通過簡單的拖放操作就能添加各類測量項目。此外,自動化測量與趨勢分析、頻譜視圖多通道同步分析、抖動分析、功率分析、低噪聲紋波測量、內存分析調試等功能一應俱全,還支持高速串行一致性測試與 5G NR 信號分析,全面覆蓋多種應用場景。


四、靈活多樣的探測系統

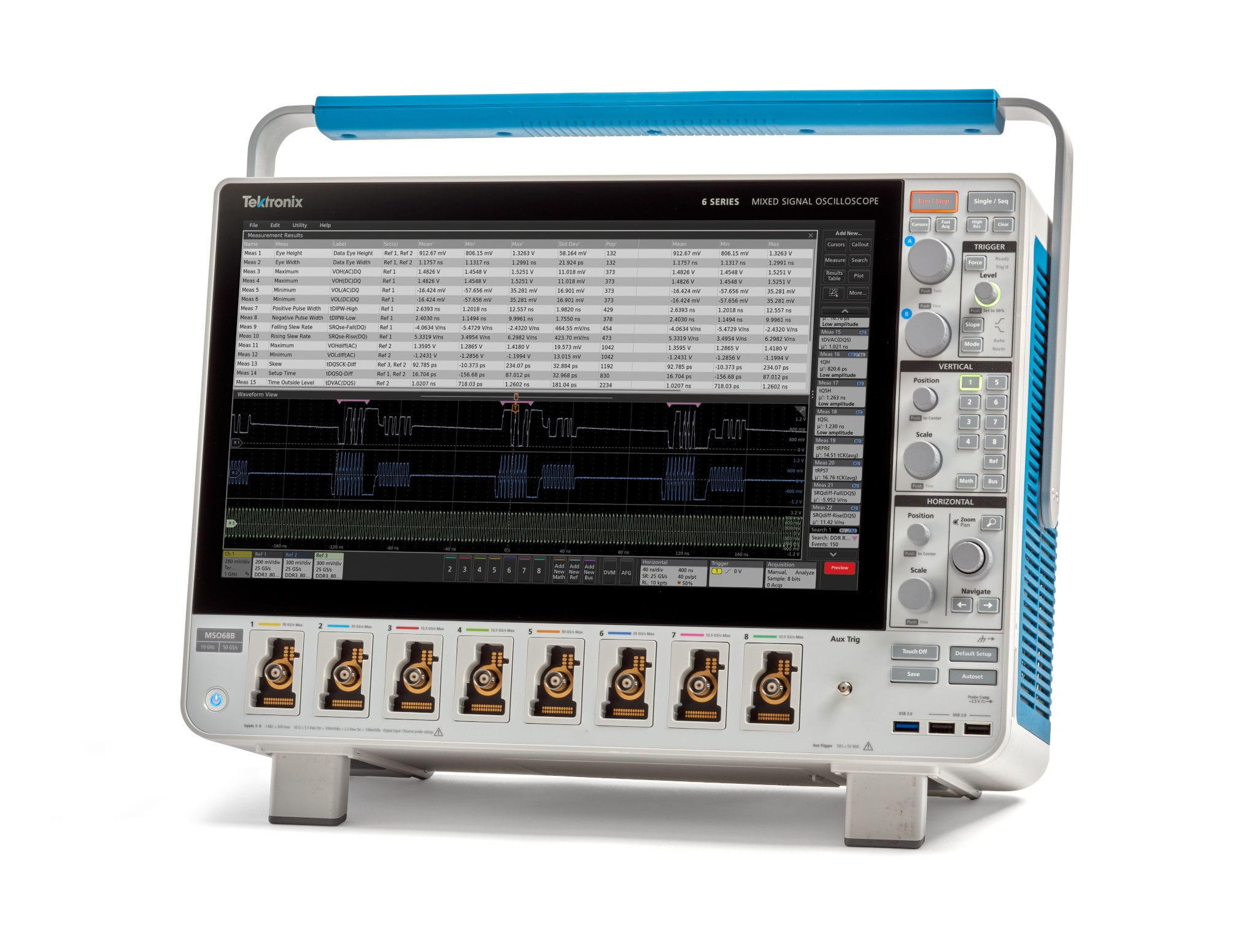

從探頭端保障信號保真度是 6 系列 B MSO 的一大特色。它提供 4、6 或 8 個 FlexChannel? 輸入接口,標配 1GHz 探頭即可進行電路探測。同時,可適配高性能單端有源探頭、差分探頭,借助 TriMode 探頭還能實現單端與差分量測一體化。在 FlexChannel 輸入上連接 TLP058 邏輯探頭,可額外擴展 8 個數字通道,提升系統可視性。其內置 1MΩ 至 50Ω 可切換輸入端,每個通道配備 10W 探頭電源適配 TekVPI 探頭,兼容差分信號、電流、電源軌和光隔離等多種類型探頭,如 TDP7700 系列 4、6、8 和 10GHz TriMode 探頭,尤其適用于高速通信信號測量。


在高速電子設計領域的故障排查與驗證中,6 系列 B MSO 混合信號示波器憑借 1-10GHz 廣域帶寬、50GS/s 高采樣率及低噪聲設計,精準捕捉高速信號細節,6/8 通道配置適配不同電路測試;其多通道頻譜分析技術通過硬件數字下變頻器實現時域與頻域并行分析,支持波形 / 頻譜雙模式顯示及參數獨立控制;集成抖動檢定、功率分析、5G NR 信號分析等高效工具集,覆蓋多場景測試需求;靈活的探測系統提供 4-8 個 FlexChannel? 輸入接口,適配多種探頭并可擴展數字通道,內置可切換輸入端與探頭電源,保障信號保真度,為工程師提供了高效精準的測試解決方案。
