Analog Devices Inc. LT83203/LT83205同步降壓型穩壓器數據手冊
Analog Devices LT83203/LT83205同步降壓型穩壓器經過獨特設計，可將超低噪聲基準與Silent Switcher^?^ 架構相結合，實現高效率和出色的寬帶噪聲性能。創新的超低噪聲架構可在開關穩壓器中提供出色的低頻（0.1Hz至100kHz）輸出噪聲性能。輸出電壓可通過單個電阻器進行編程，從而產生幾乎恒定的輸出噪聲（與輸出電壓無關）。
數據手冊：*附件：Analog Devices Inc. LT83203和LT83205同步降壓型穩壓器數據手冊.pdf
Silent Switcher架構可最大限度地降低EMI輻射，同時在高開關頻率下提供高效率。Analog Devices LT83203/LT83205非常適合用于從同步開關穩壓器的高效率中獲益的大電流噪聲敏感型應用。
特性
- Silent Switcher 3架構
- 超低
4μVRMS噪聲（10Hz至100kHz） - 超低點噪聲：4nV/√Hz（10kHz時）
- 超低EMI輻射
- 超低
- 超快瞬態響應，瞬態恢復時間<1μs
- 在高頻下具有高效率
- 2MHz、~12VIN~~ 至3.3VOUT~ 時，效率高達93%
- 4MHz、~12VIN~~ 至3.3VOUT~ 時，效率高達90%
- 輸入電壓范圍：2.8 V至18 V
- 輸出電壓范圍為0V至（
VIN至0.5V），單位增益配置高達13V輸出 - 最短快速導通時間：15ns
- 最大連續輸出電流
- LT83203： 3 A
- LT83205： 5 A
- 可調及可同步頻率范圍：300 kHz至6 MHz
- 借助遠程檢測功能，可在整個溫度范圍內提供±0.7%的精密基準
- 支持動態輸出電壓控制
- 引腳可選強制連續模式或脈沖跳躍模式
- 可編程電源良好
- 微型15引線3mm × 2mm LFCSP封裝
- 與LT83201 (1A)、LT83203 (3A) 和LT83205 (5A) 引腳對引腳兼容
應用
典型應用
相關文章
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
穩壓器
+關注
關注
24文章
4549瀏覽量
95427 -
低噪聲
+關注
關注
0文章
407瀏覽量
23472 -
同步降壓型
+關注
關注
0文章
8瀏覽量
7334
發布評論請先 登錄
相關推薦
熱點推薦
具有內部補償的高集成度降壓型DC/DC同步穩壓器可簡化負載點
具有內部補償的高集成度降壓型DC/DC同步穩壓器可簡化負載點電源設計
Analog Devices
發表于 08-16 15:34
?825次閱讀
LT8610: 具 2.5μA 靜態電流的 42V、2.5A 同步降壓型穩壓器 數據手冊
LT8610: 具 2.5μA 靜態電流的 42V、2.5A 同步降壓型穩壓器 數據
發表于 03-21 01:59
?9次下載
Analog Devices Inc. ADPL42005 LDO線性穩壓器技術手冊
Analog Devices Inc. ADPL42005 LDO線性穩壓器設計用于高性能模擬和混合信號電路，工作電壓范圍為19V至1.22V。此系列
Analog Devices Inc. ADPL42002 CMOS LDO 線性穩壓器技術手冊
Analog Devices Inc. ADPL42002 CMOS LDO線性穩壓器具有低噪聲，工作電壓范圍為2.7V至20V，可提供高達200mA的輸出電流。此系列
Analog Devices Inc. EVAL-LT83203-AZ/EVAL-LT83205-AZ演示板數據手冊
3A/5A。Analog Devices LT83203/LT83205是一款緊湊、超低噪聲、超低輻射、高效且高速的同步單片

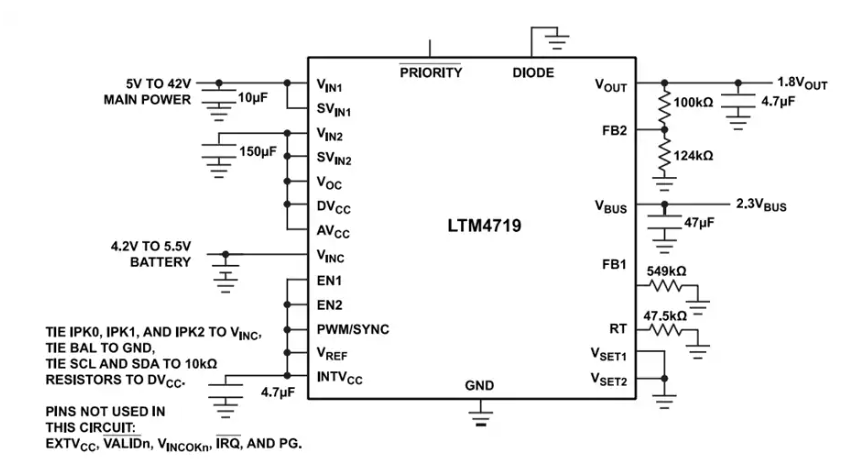

Analog Devices Inc. LTM4719 μModule? (微模塊）穩壓器數據手冊
