Analog Devices Inc. LT8615單片降壓開關穩壓器是一款緊湊型、高效率同步穩壓器，采用Silent Switcher^?^ 功率架構，可實現超低EMI輻射。在突發模式下，此系列穩壓器具有2.5μA的超低靜態電流，可在低負載電流條件下實現高效率，同時保持輸出紋波低于10mVP-P 。LT8615穩壓器具有40ns最短接通時間、可選的擴頻調制、精確的1V使能引腳閾值以及125mV超低壓差（1A時）。這些穩壓器采用3mm x 3mm側面可濕QFN封裝。LT8615穩壓器用于低EMI降壓、工業電源和汽車應用。

數據手冊：*附件：Analog Devices Inc. LT8615單片降壓開關穩壓器數據手冊.pdf

特性

• 寬輸入電壓范圍：3 V至42 V
• 超低靜態電流突發模式^?^ 運行：
  • IQ<; 2.5μA，可將12VIN~穩壓至3.3VOUT~~~
  • 輸出紋波：<10mVP-P
• Silent Switcher^?^ 功率架構，實現超低EMI輻射
• 效率高達93%（2MHz、12VIN 至5VOUT ）~~
• 快速最短接通時間：40 ns
• 超低壓差：125mV（1A時）
• 可調及可同步范圍：400 kHz至2.5 MHz
• 可選的擴頻調制
• 固定頻率峰值電流模式運行
• 精確使能引腳閾值：1 V
• 輸出軟啟動和跟蹤
• 小型3mm x 3mm側面可濕QFN封裝
• 高壓和低壓引腳之間的間隙
• 符合汽車應用類AEC-Q100標準

應用

• 低EMI降壓
• 工業電源
• 汽車要求

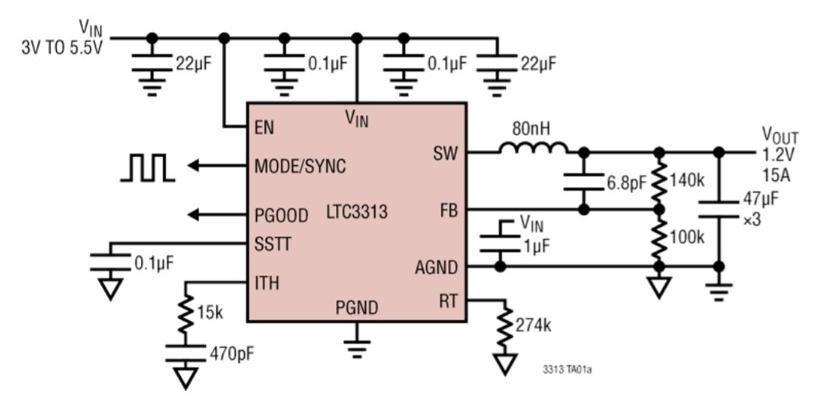

典型應用圖

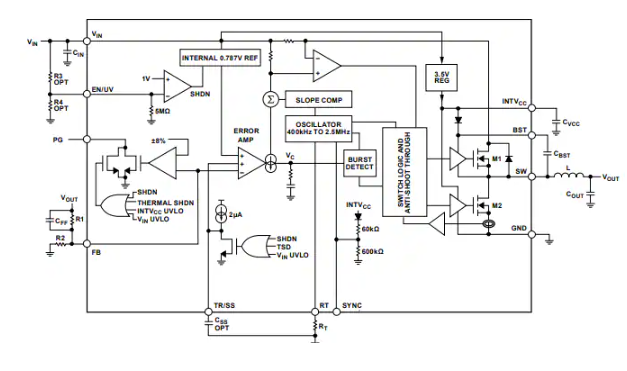

框圖
