概述
MAX96717R GMSL^?^ 串行器通過4通道MIPI CSI-2接口接收視頻，并通過同軸電纜在GMSL2串行鏈路收發器上輸出視頻。同時，它通過該GMSL2鏈路發送和接收雙向控制通道數據。GMSL2鏈路的正向運行速率為3 Gbps（固定），反向運行速率為187.5 Mbps。該器件通過本地I^2^C 接口或通過來自匹配解串器的鏈路進行編程。MAX96717R具有靈活的GPIO通道和寄存器編程GPIO。該器件的額定工作溫度范圍為-40℃至+105℃汽車級溫度范圍，符合AEC-Q100 2級標準。

數據可以通過符合GMSL2通道規范的低成本50 Ω同軸電纜傳輸。數據手冊中的表1提供了常用汽車電纜的典型最大長度指南。請聯系工廠了解GMSL2通道規范。
數據表：*附件：MAX96717R CSI-2到GMSL2串行器技術手冊.pdf

應用

• 先進駕駛輔助系統(ADAS)
• 環視系統(SVS)
• 駕駛員監控系統(DMS)
• 后視攝像頭(RVC)
• 具有多個同步攝像頭的系統
  特性
• 車規級高速鏈路
  • 在1.5 GHz時支持19 dB插入損耗
  • 自動適應通道條件的變化
  • 在-40℃至+105℃環境溫度下工作
• 四通道MIPI CSI-2 v1.3輸入端口
  • MIPI D-PHY v1.2額定速率：600Mbps/通道
  • 極性翻轉和數據通道重新分配
  • 支持4個虛擬通道
• 單GMSL2輸出
  • GMSL2前向鏈路速率為3 Gbps
  • 187.5 Mbps反向鏈路速率
• 雙向控制通道支持
  • 七個可配置的GPIO
  • 1 x I^2^C 端口，速率高達1 MHz
• 減少BOM并節省空間
  • 微型5 mm x 5 mm TQFN
  • 業界小型同軸電纜供電(PoC)

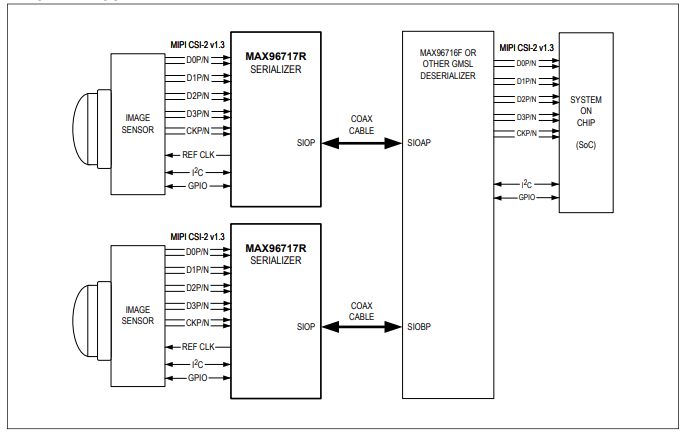

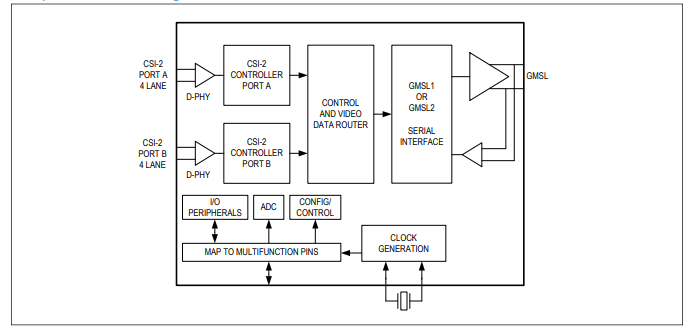

簡化應用電路

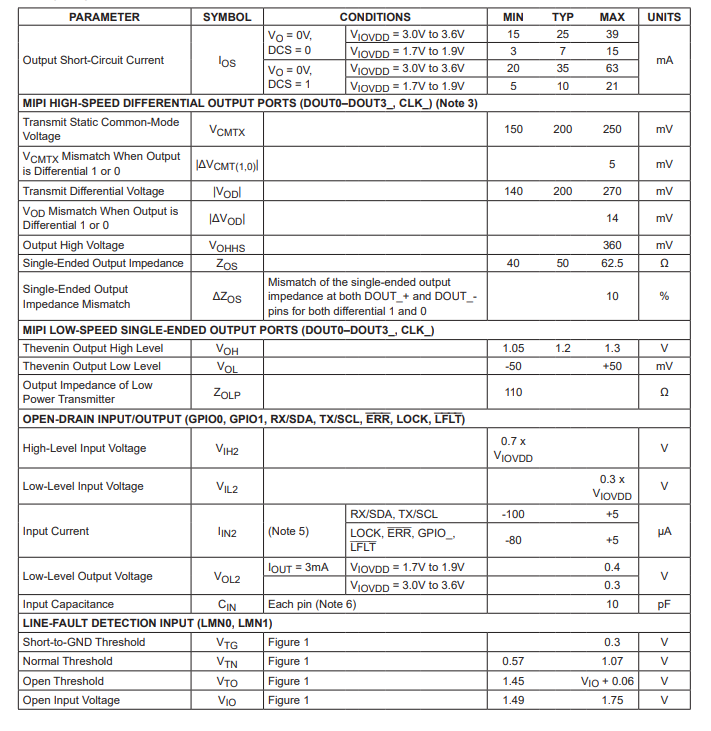

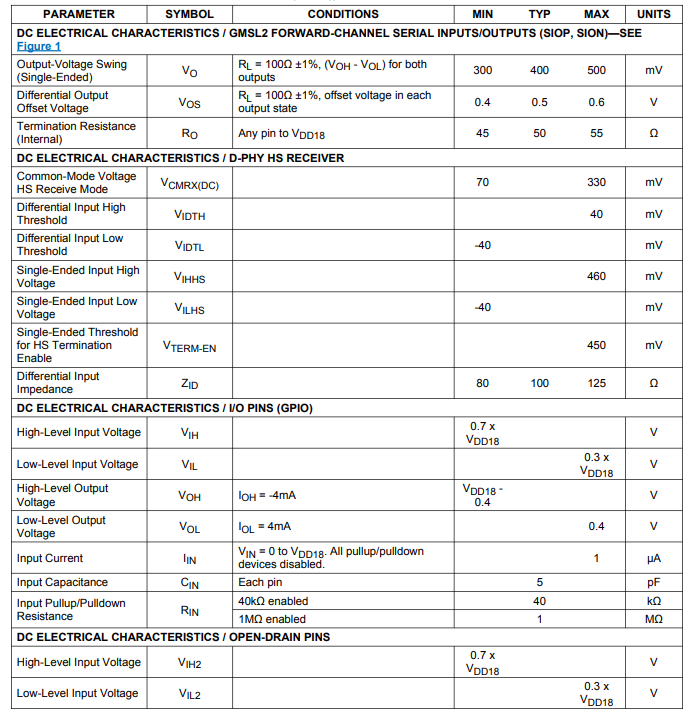

電特性

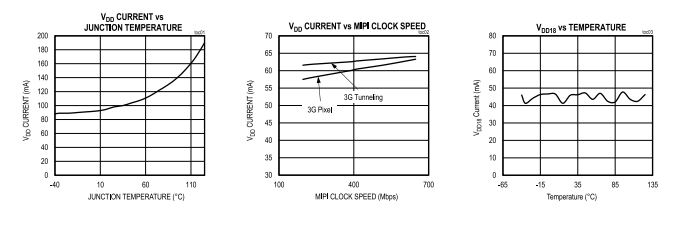

典型操作特性

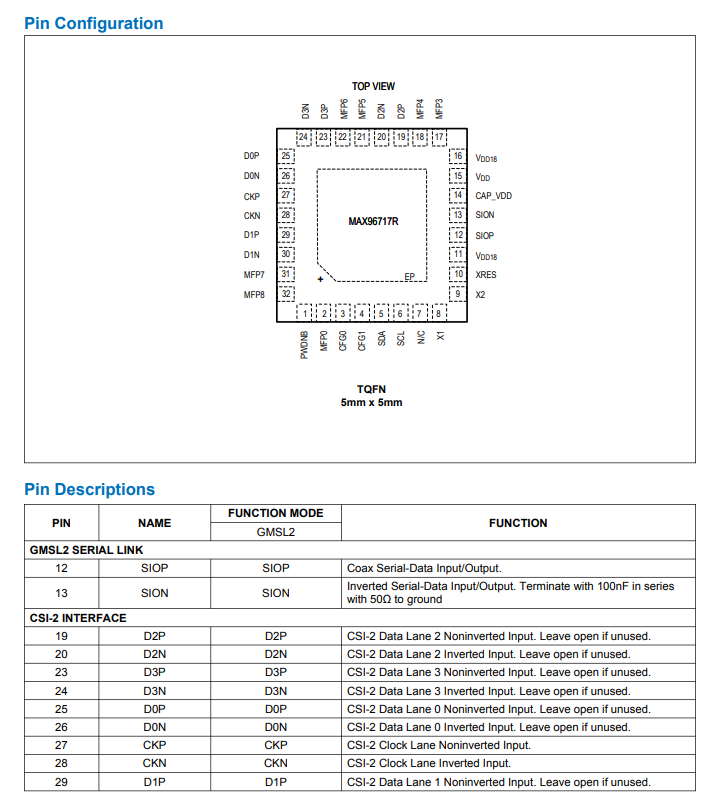

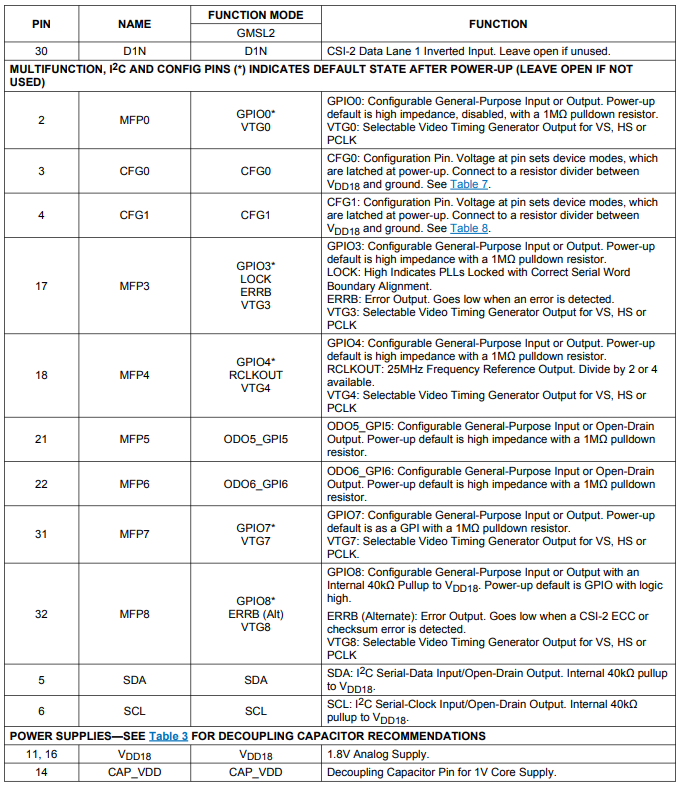

引腳配置描述

引言

亞德諾半導體（Analog Devices）的隧道式GMSL2串行器和解串器，可確保傳感器數據和側信道數據的端到端完整性，同時為高速、低誤碼率的串行數據傳輸提供先進的鏈路管理功能。它們支持通過單根線實現全面的傳感器和通信接口功能。串行器在前向路徑上提供3Gbps的數據傳輸速率，反向路徑上提供187.5Mbps的分組化數據傳輸速率。

以下部分將簡要概述器件的功能和特性。如需了解各功能和特性的更多信息及詳細配置，請聯系廠家。

產品概述

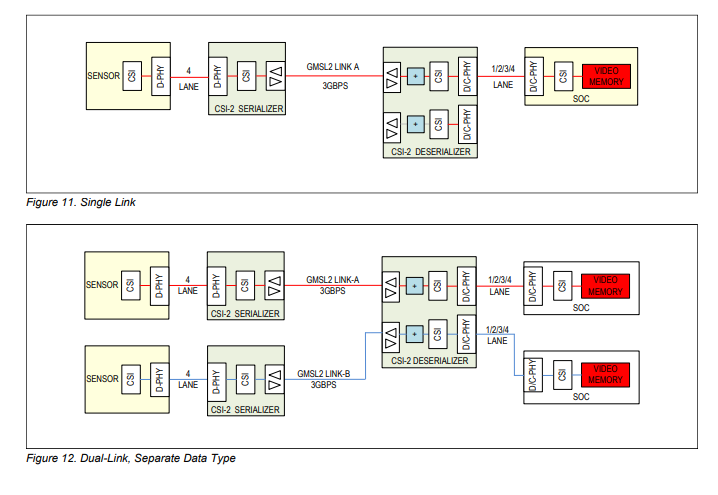

MAX96717R串行器可將MIPI CSI - 2轉換為單鏈路GMSL2（見圖11 ）。它還能發送和接收側信道數據，從而實現前向路徑傳感器數據和雙向數據在低成本50Ω同軸電纜上的全雙工傳輸，滿足GMSL2通道規范。

MAX96717R具有四通道D - PHY v1.2接口，每個通道支持108Mbps至600Mbps的數據速率。它還支持四個虛擬通道。

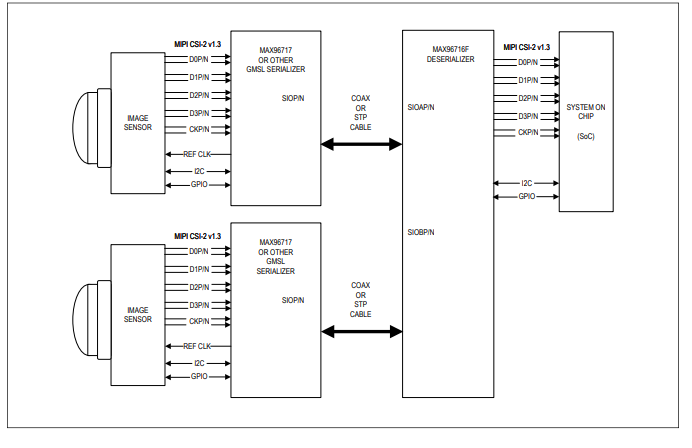

MAX96717R旨在與GMSL2解串器配合使用，如雙端口的MAX96716A/B/F、四端口的MAX96712或MAX96722，或在GMSL3模式下運行的解串器。例如，與MAX96716F配合使用時，單個傳感器可連接到SoC，以GMSL2模式實現3Gbps的數據速率，如圖11所示。兩個MAX96717R串行器可與一個MAX96716F解串器配合使用，將兩個傳感器連接到一個或兩個SoC（見圖12 ）。電纜類型、傳感器定時和數據速率無需匹配，但鏈路必須設置為相同的前向速率（MAX96717R為3Gbps ）。鏈路A和鏈路B的數據分別輸出到獨立的專用CSI - 2端口，以供SoC采集。
