前 言

本文主要說明Qt的圖形用戶界面(GUI)開發流程，包括Qt程序自啟動配置與案例介紹，旨在幫助開發者完成產品開發與測試。

開發環境

Windows開發環境：Windows10 64bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.4 64bit

LinuxSDK開發包：LinuxSDK-[版本號]（基于RK3506_LINUX6.1_SDK_Release_V1.1.0_20241128）

評估板系統版本：U-Boot-2017.09、Linux-6.1.99、Buildroot-2024.02

Qt版本：Qt-5.15.11

備注：本文基于256MByteNAND FLASH、256MByteDDR3配置核心板進行演示。

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

Qt組件支持

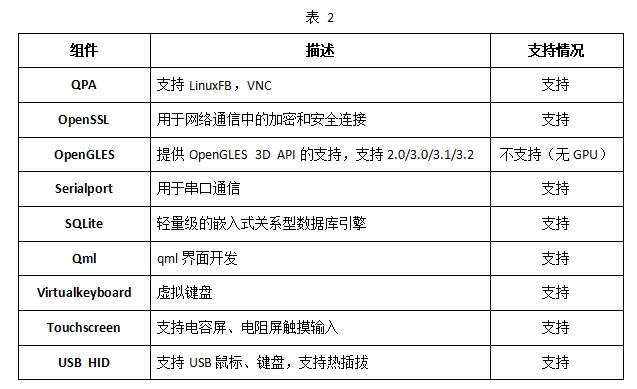

Qt組件支持情況如下，詳情請查看產品資料“4-軟件資料LinuxFilesystembuildroot-feature-support”文件。

注意事項

本文檔默認使用HDMI顯示，使用USB TO UART0作為調試串口。

進行本文檔操作前，請先按照《開發環境搭建》文檔，安裝VMware虛擬機、Ubuntu系統、SecureCRT串口調試終端等相關軟件。

評估板簡介

創龍科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B處理器設計的3核ARMCortex-A7+ ARM Cortex-M0國產工業評估板，主頻高達1.5GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同時引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音視頻多媒體接口。評估板板載WiFi模塊，支持選配4G模塊、PLP斷電保護模塊，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

評估板硬件資源圖解1

評估板硬件資源圖解2

Qt開發說明

Qt開發環境主要包括Qt Creator工具、X86端Qt環境、ARM端Qt環境、交叉編譯工具鏈等。當用戶使用Qt Creator工具和X86端Qt環境編寫并編譯Qt工程后，生成的Qt程序鏡像僅可在X86端運行。必須使用適配評估板的ARM端Qt環境、交叉編譯工具鏈編譯Qt工程，生成的Qt程序鏡像方可在ARM端（即評估板）上正常運行。

LinuxSDK開發包中已提供適配評估板的ARM端Qt環境(5.15.11)，請先參考《開發環境搭建》和《Linux系統開發手冊》安裝、編譯LinuxSDK，構建適配評估板的交叉編譯工具鏈和qmake工具。可基于命令行或Qt Creator工具對已有Qt工程進行編譯，生成ARM端Qt程序鏡像。

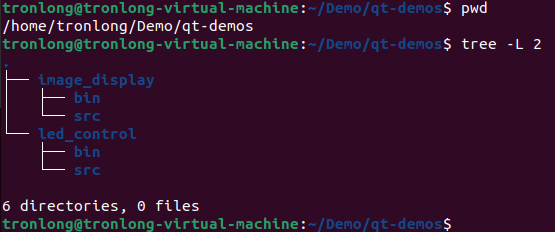

我司提供的Qt工程位于產品資料“4-軟件資料Demoqt-demos”目錄下，其中src目錄下包含Qt工程源碼，bin目錄下包含ARM端Qt程序鏡像。請將整個qt-demos文件夾拷貝至Ubuntu工作目錄下，如下圖所示。

圖 1

基于QtCreator開發

安裝QtCreator工具

Qt Creator是一款專為Qt框架設計的跨平臺集成開發環境(IDE)，提供代碼編輯、調試、項目管理和界面設計等功能，支持高效開發Qt應用程序。

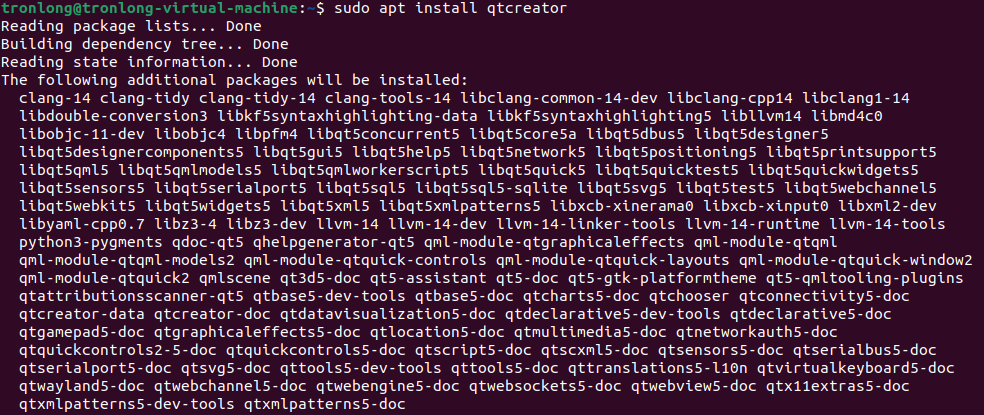

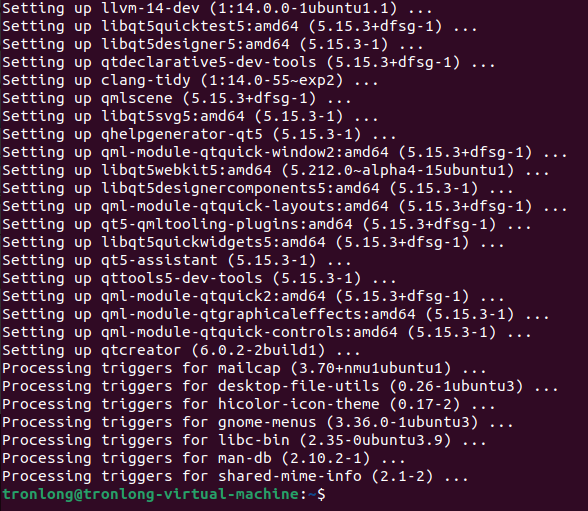

執行如下命令，安裝QtCreator。

Host# sudoaptinstallqtcreator

圖 2

圖 3

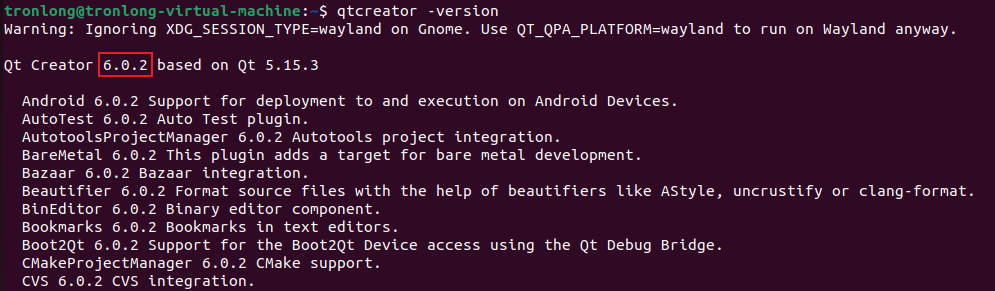

執行如下命令，查看QtCreator版本。

Host# qtcreator -version

圖 4

執行如下命令，加載環境變量。

Host# source /home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/environment-setup

圖 5

配置交叉編譯工具鏈

執行如下命令，啟動Qt Creator。

Host# qtcreator

圖 6

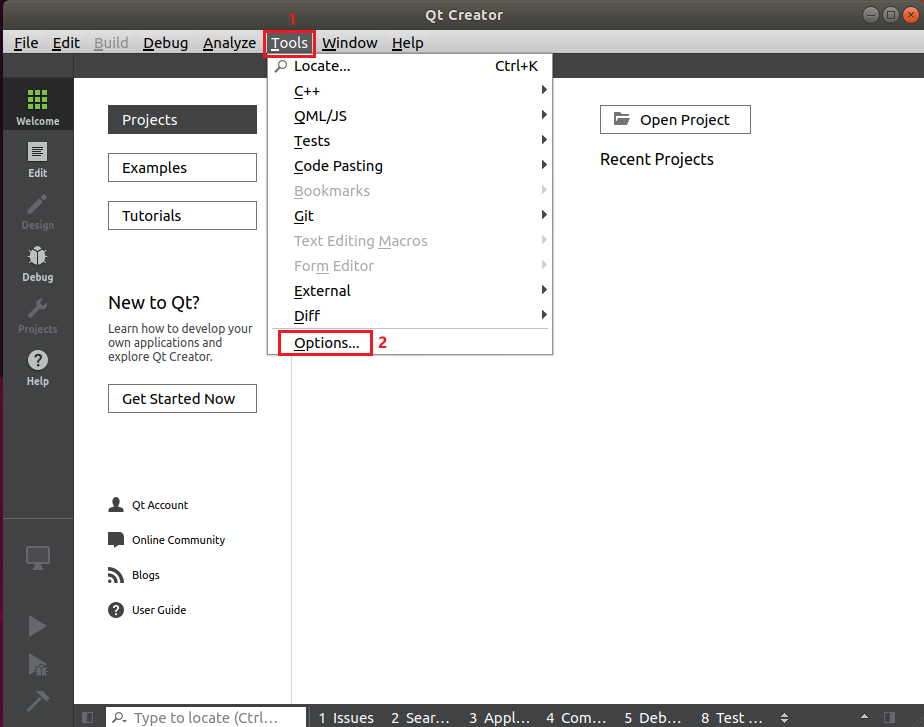

啟動Qt Creator工具后，點擊菜單欄"Tools->Options…"。

圖 7

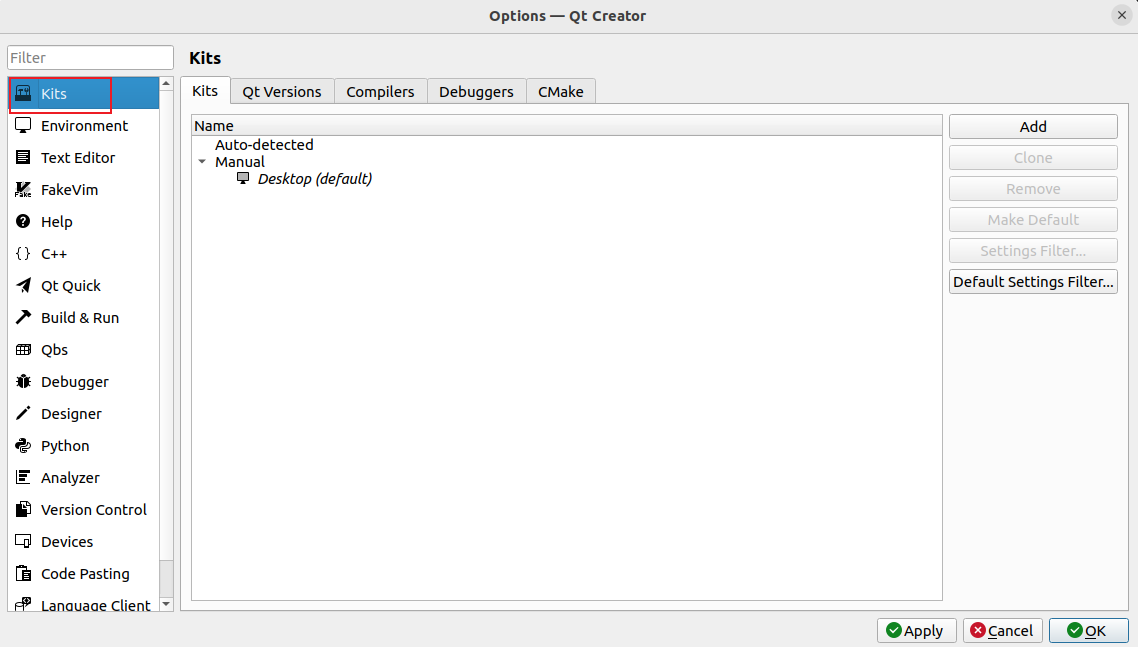

點擊"Kits"，打開配置選擇頁面。

圖 8

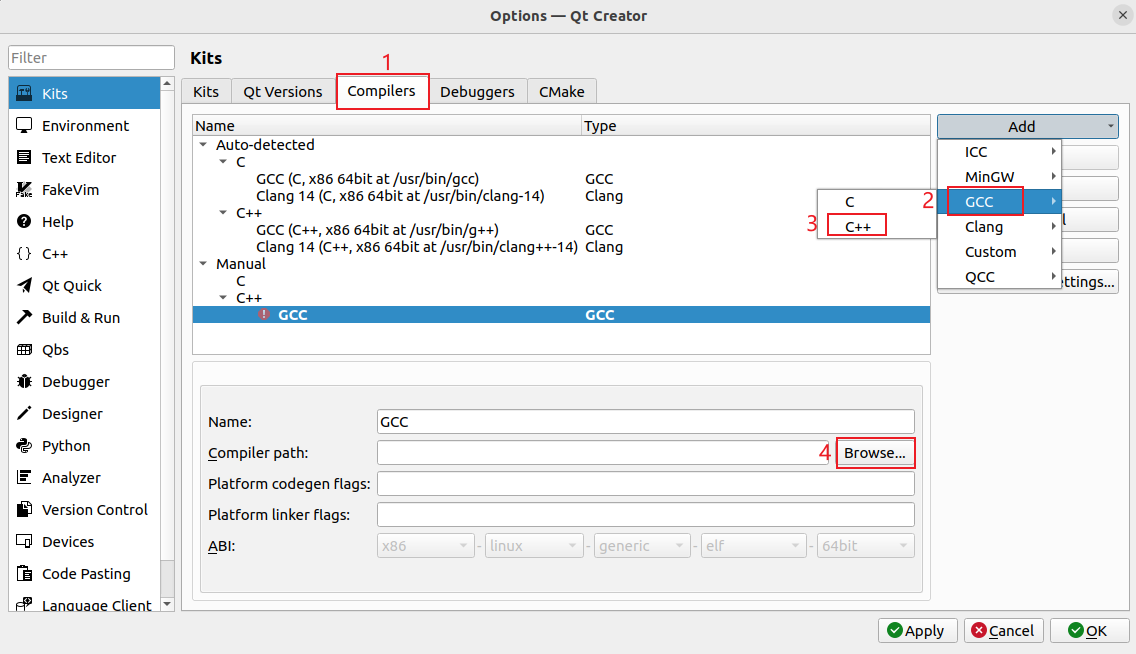

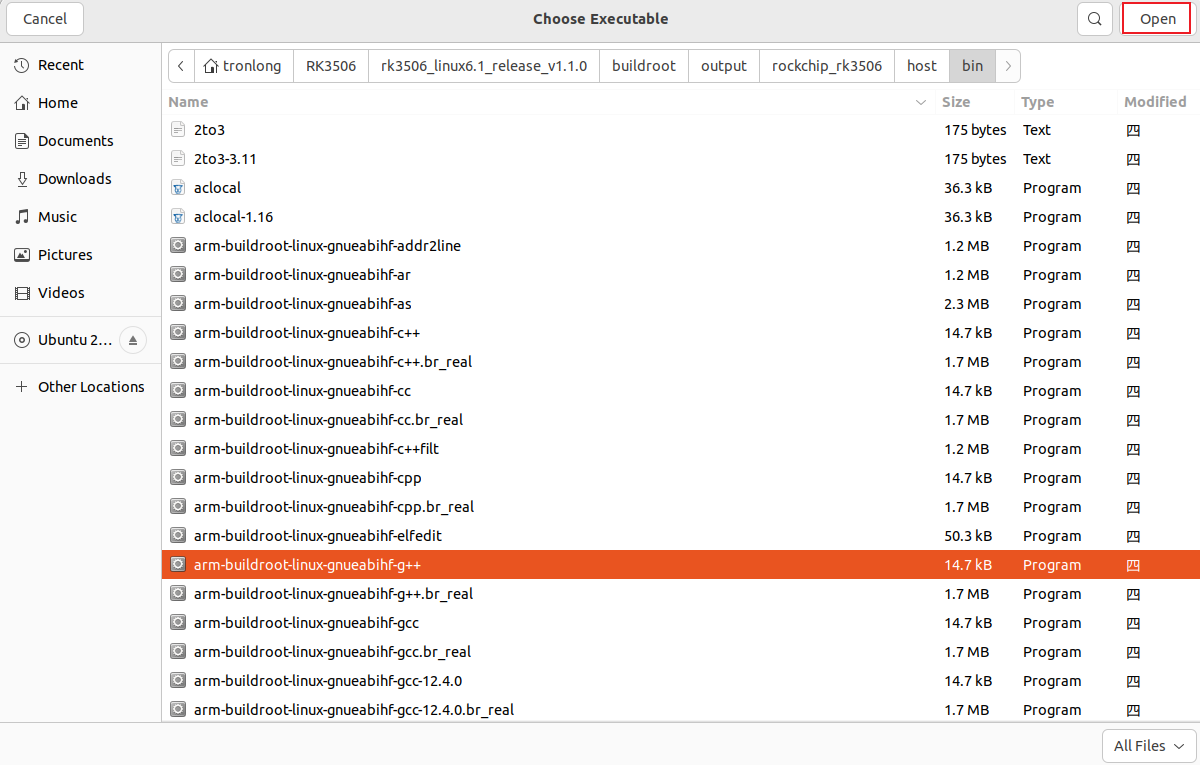

點擊"Compilers->Add->GCC->C++ ->Browse…"，選擇平臺交叉編譯工具鏈中的arm-buildroot-linux-gnueabihf-g++，然后點擊Open確認。具體路徑為：

/home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/bin/arm-buildroot-linux-gnueabihf-g++

圖 9

圖 10

選擇后，Name修改為"RK3506-GCC"，ABI選擇"arm-linux-generic-elf-32bit"，再點擊Apply，如下圖所示。

圖 11

配置Qt Versions

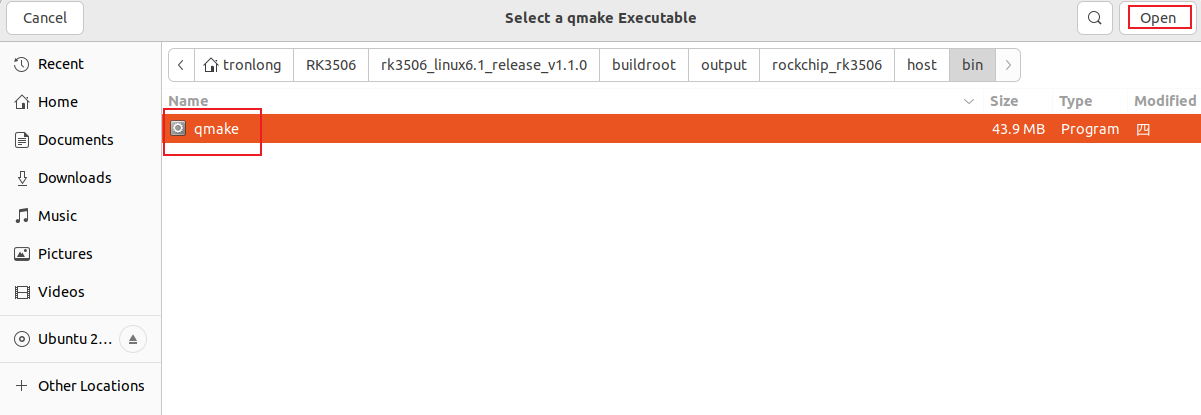

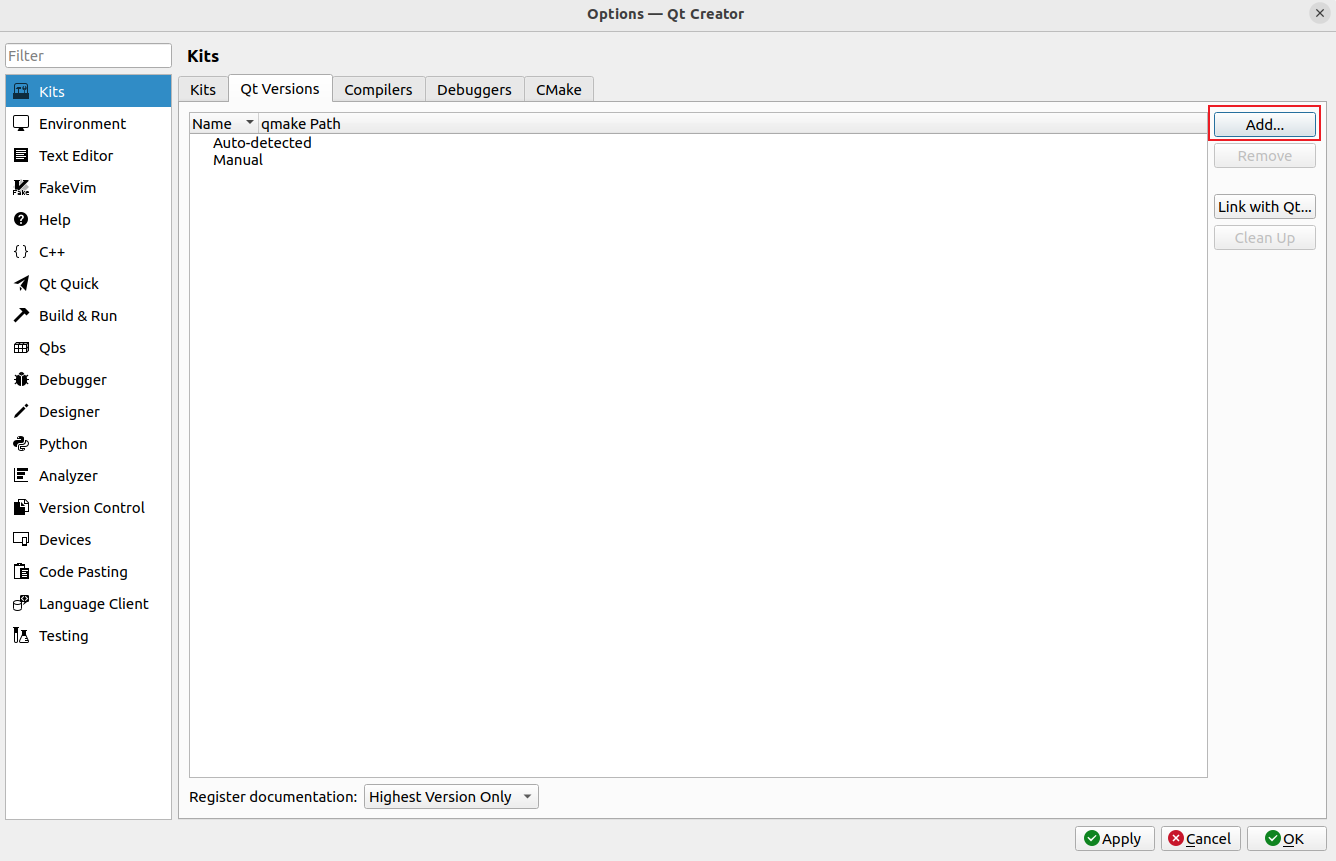

點擊"Qt Versions->Add"，選擇平臺qmake，然后點擊Open確認。具體路徑為：

/home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/bin/qmake

圖 12

圖 13

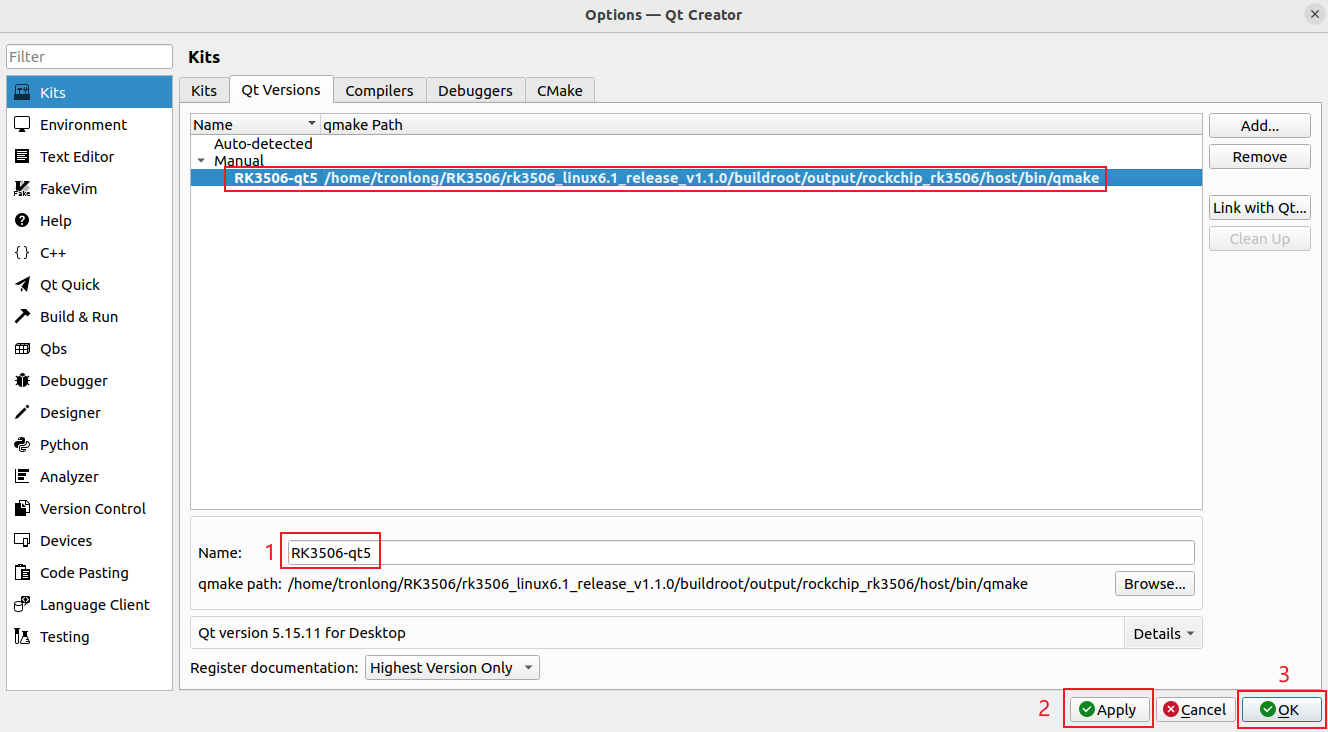

選擇后，Version name修改為"RK3506-qt5"再點擊Apply，如下圖所示。

圖 14

配置Kits

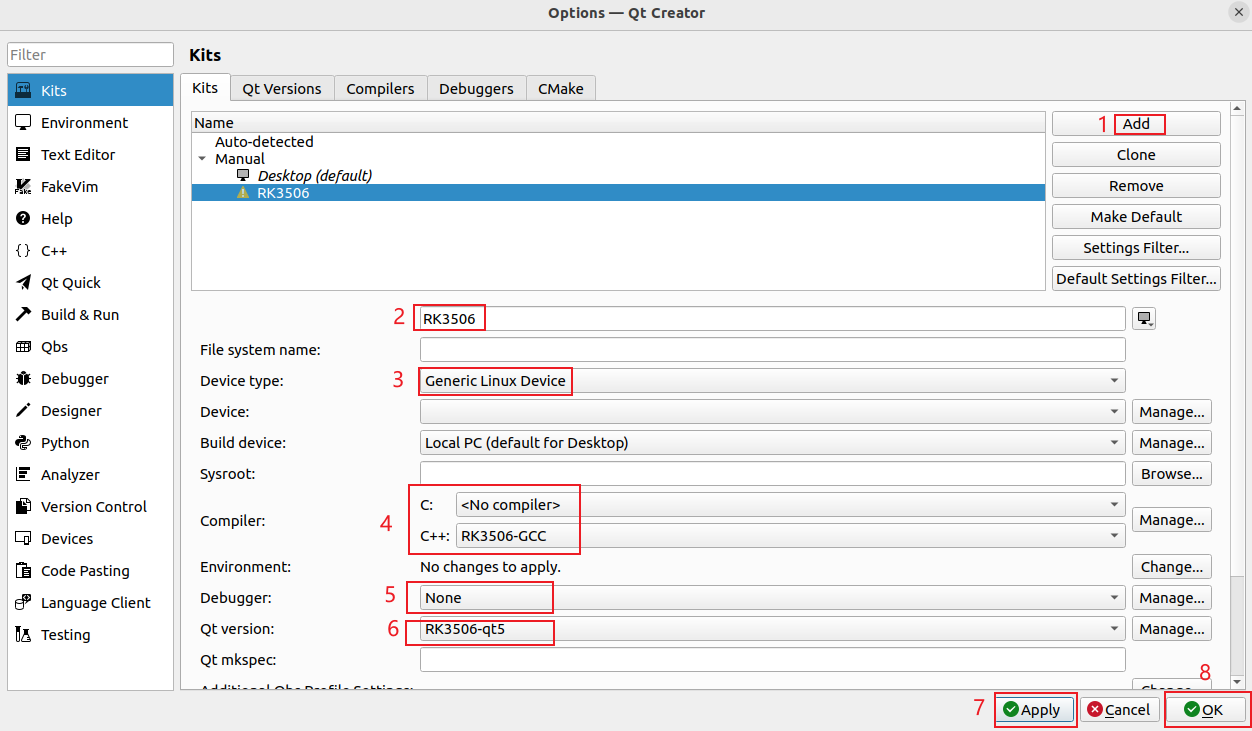

請參照下圖配置Kits各選項。點擊"Kits ->Add"，將Name修改為"RK3506"，Device type選擇"Generic Linux Device"，Compiler的C++選擇"RK3506-GCC"，Debugger選擇"None"，Qtversion選擇"RK3506-qt5"，點擊Apply，然后點擊OK完成配置。

圖 15

編譯Qt工程

本章節使用led_control案例演示編譯Qt工程。

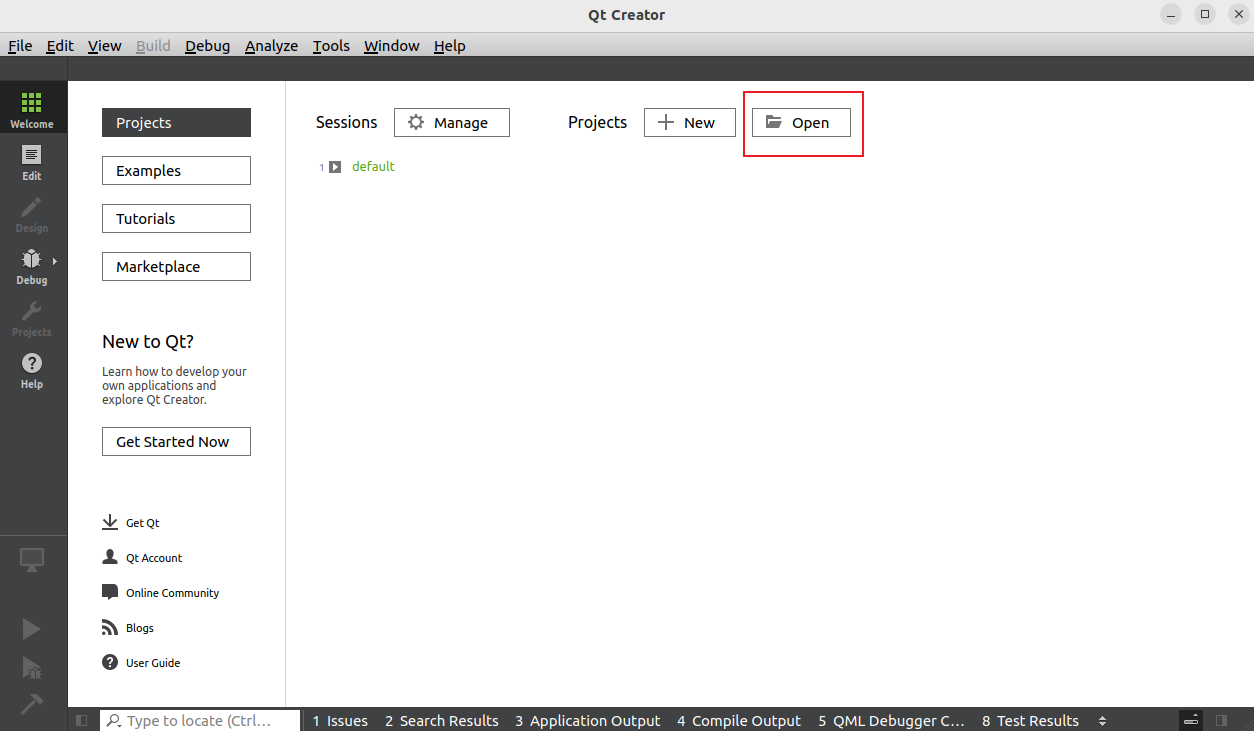

請在QtCreator界面，點擊"Open"。

圖 16

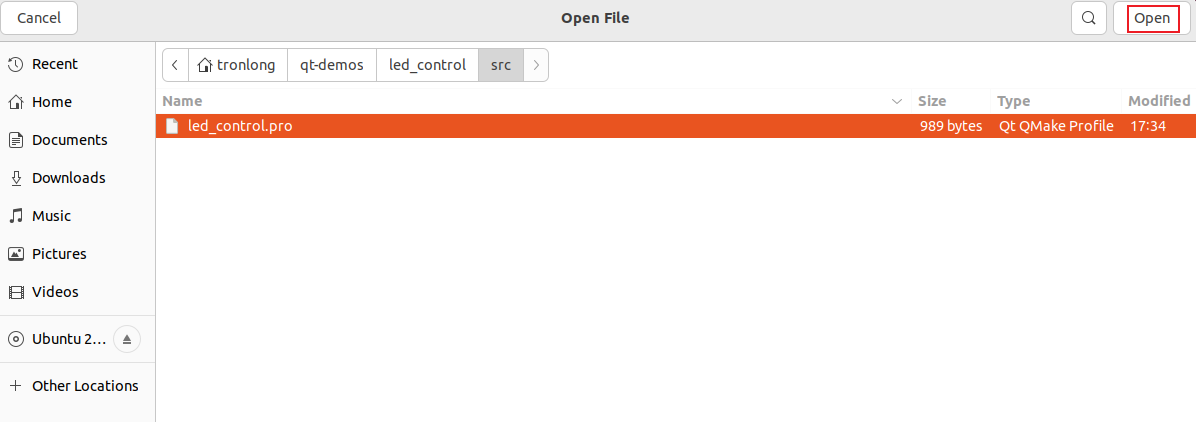

選中Qt工程源碼目錄中.pro文件，點擊Open。

圖 17

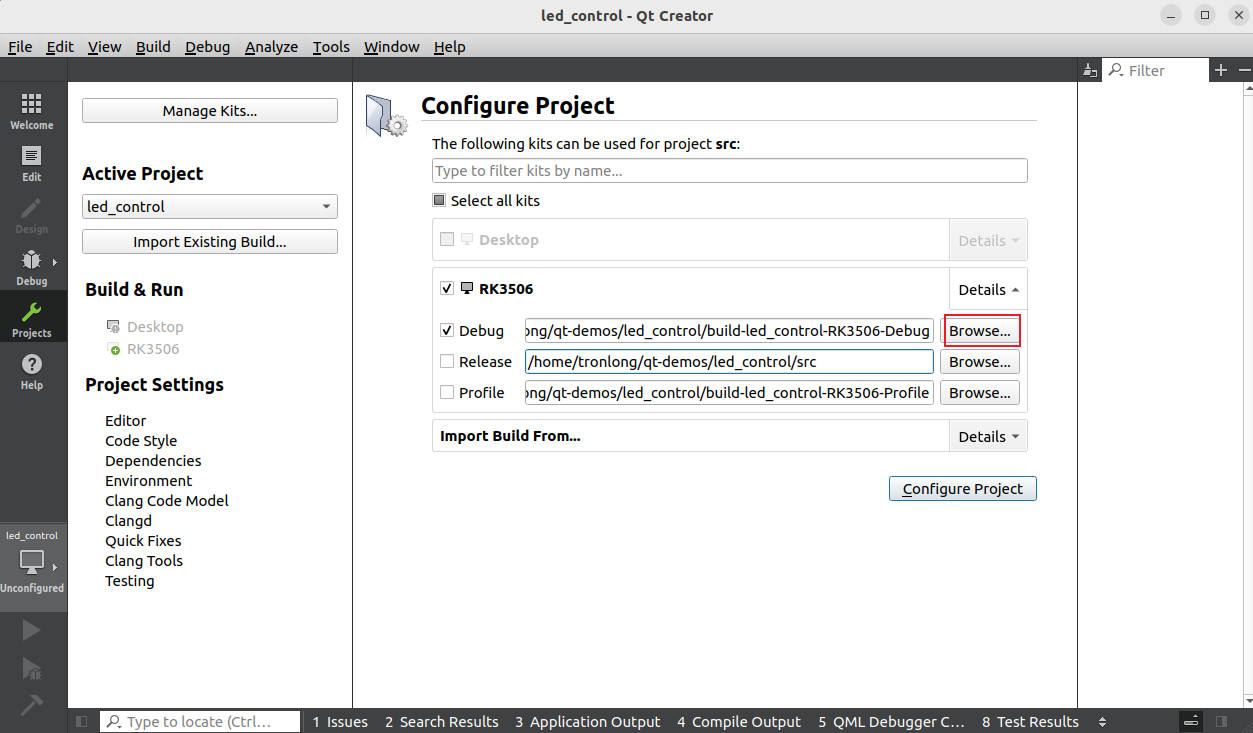

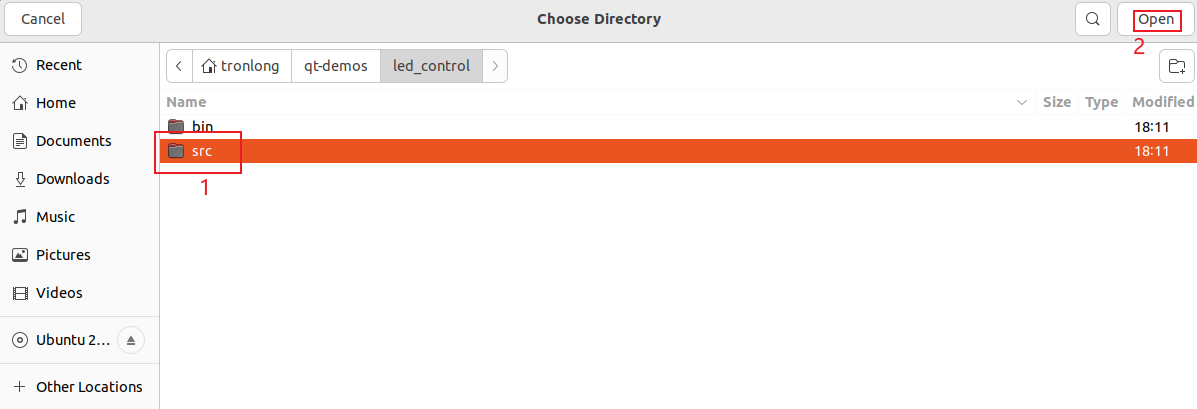

勾選RK3506平臺Kits，點擊"Browse…"選擇Qt程序鏡像生成的路徑，選擇好后點擊"Open"，如下圖所示。

圖 18

圖 19

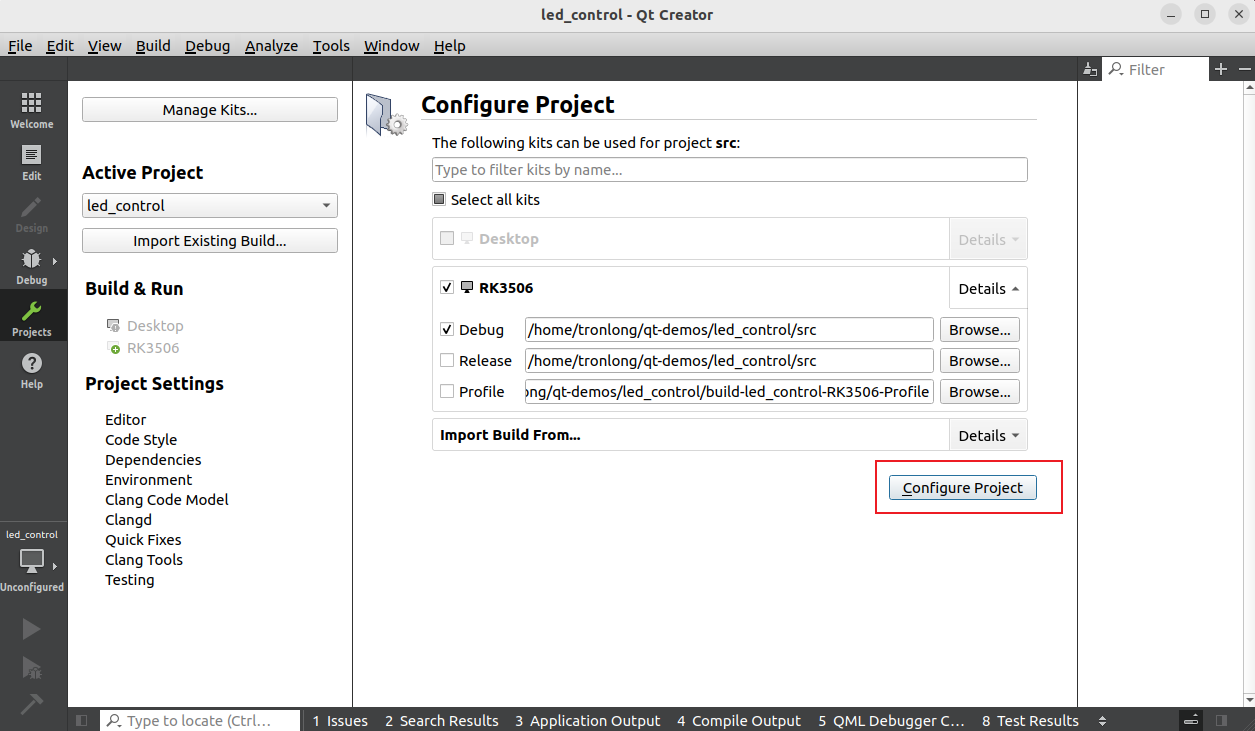

點擊"Configure Project"進行工程配置，如下圖所示。

圖 20

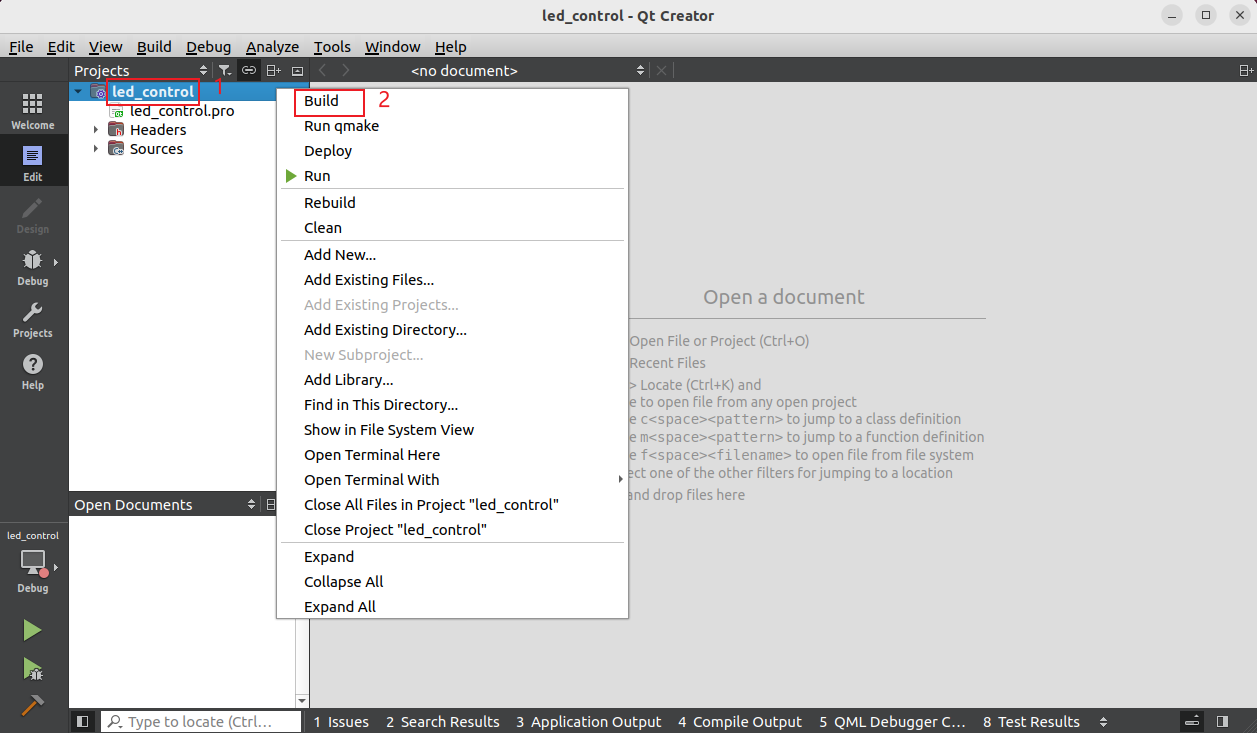

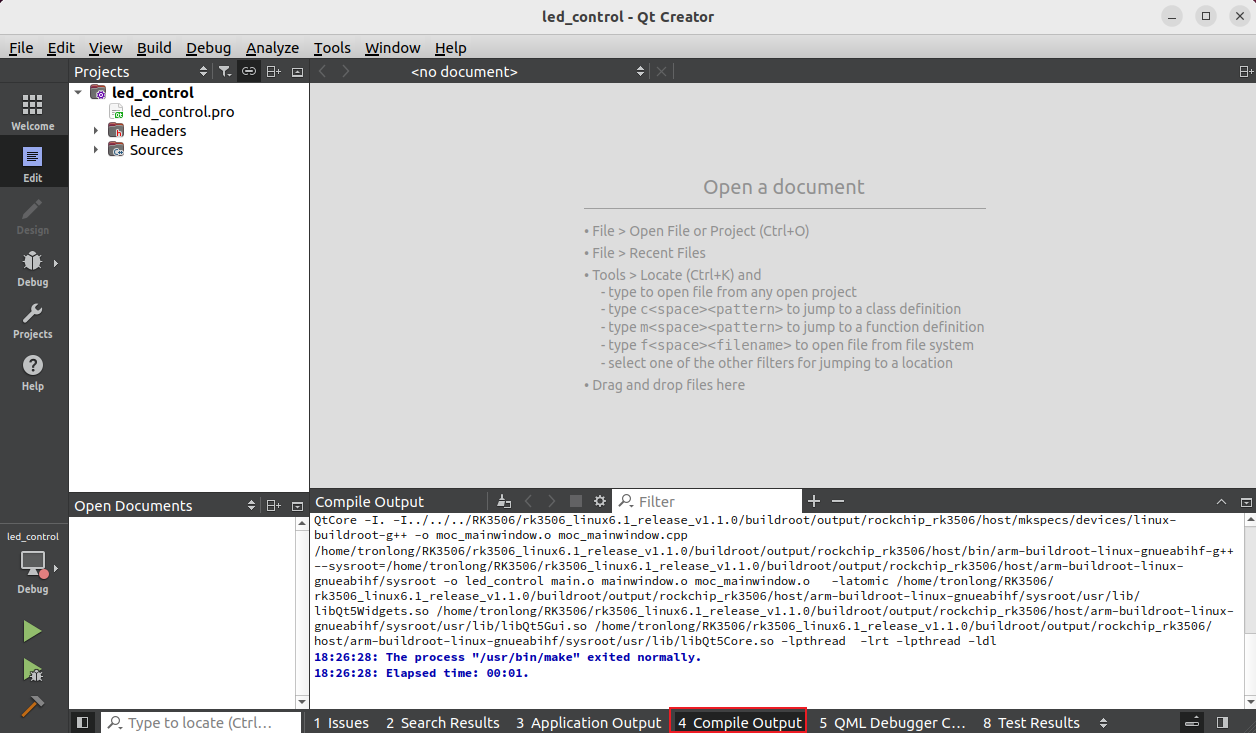

右擊Qt工程，點擊Build進行Qt工程編譯，生成可在評估板上正常運行的ARM端Qt程序鏡像，如下圖所示。

圖 21

圖 22

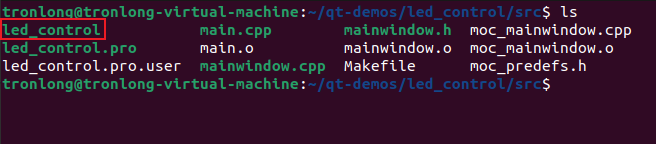

編譯完成后，將生成可在評估板上運行的ARM端Qt程序鏡像，如下圖所示。

圖 23

基于命令行方式開發

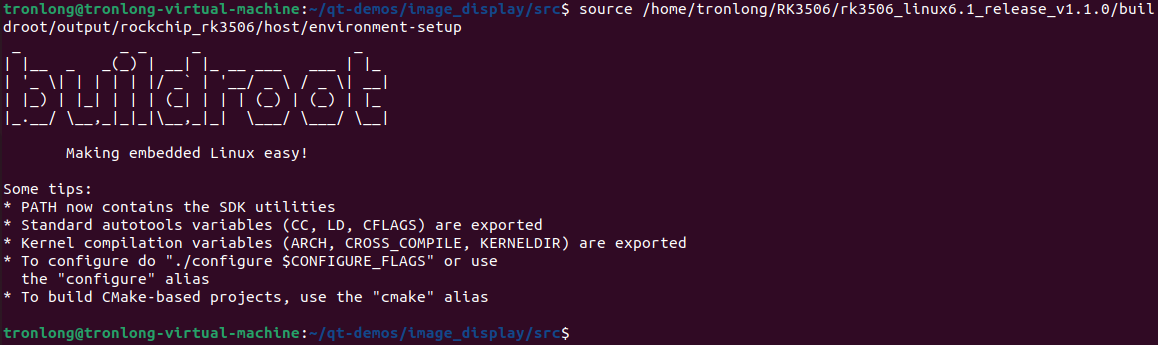

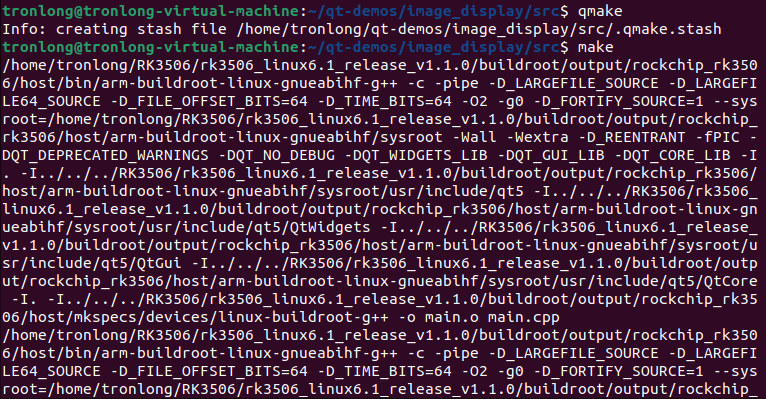

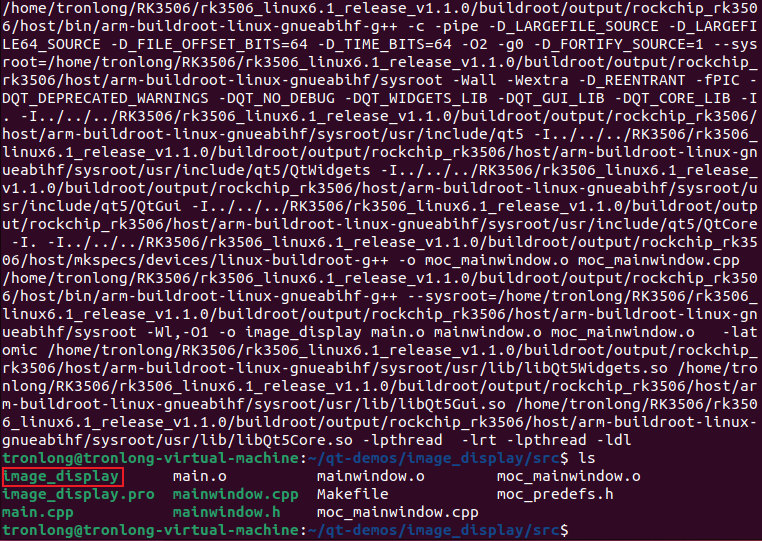

本章節使用led_control案例進行演示。進入led_control工程源碼目錄，配置交叉編譯工具鏈環境變量，執行qmake命令生成Makefile文件，再執行make命令編譯生成可在評估板上正常運行的ARM端Qt程序鏡像，如下圖所示。

Host# cdqt-demos/image_display/src

Host# source /home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/environment-setup

Host# qmake

Host# make

圖 24

圖 25

圖 26

Qt程序自啟動說明

本章節以led_control案例為例，演示Qt程序自啟動功能。led_control案例主要實現圖形化界面控制LED燈亮滅的功能。

請將案例bin目錄下可執行程序led_control拷貝至評估板文件系統"/etc/init.d/"目錄。評估板上電啟動進入系統后，執行如下命令，賦予可執行程序權限。

Target# chmod a+x /etc/init.d/led_control

圖 27

圖 28

執行如下命令，新建一個開機自啟動腳本文件。

Target# vi/etc/init.d/S99led_control

圖 29

圖 30

開機自啟動腳本文件內容如下：

. /etc/profile

/etc/init.d/led_control &

添加內容后，請保存退出，執行如下命令修改開機自啟動腳本文件權限。

Target# chmoda+x/etc/init.d/S99led_control

Target# sync

圖 31

執行如下命令，移除LVGL程序腳本，關閉rk_demo桌面顯示程序。

Target# mv /etc/init.d/pre_init/S10lv_demo ~

圖 32

請將評估板斷電重啟，Qt程序將會自啟動。Qt程序運行成功后，可觀察到HDMI顯示屏顯示LED控制界面，可通過鼠標點擊界面控制LED。

圖 33

執行如下命令，取消led_control程序自啟動，并恢復rk_demo桌面顯示程序。

Target# mv /etc/init.d/S99led_control /etc/ //取消led_control程序自啟動

Target# mv S10lv_demo /etc/init.d/pre_init/ //恢復rk_demo桌面顯示程序

圖 34

image_display案例

案例說明

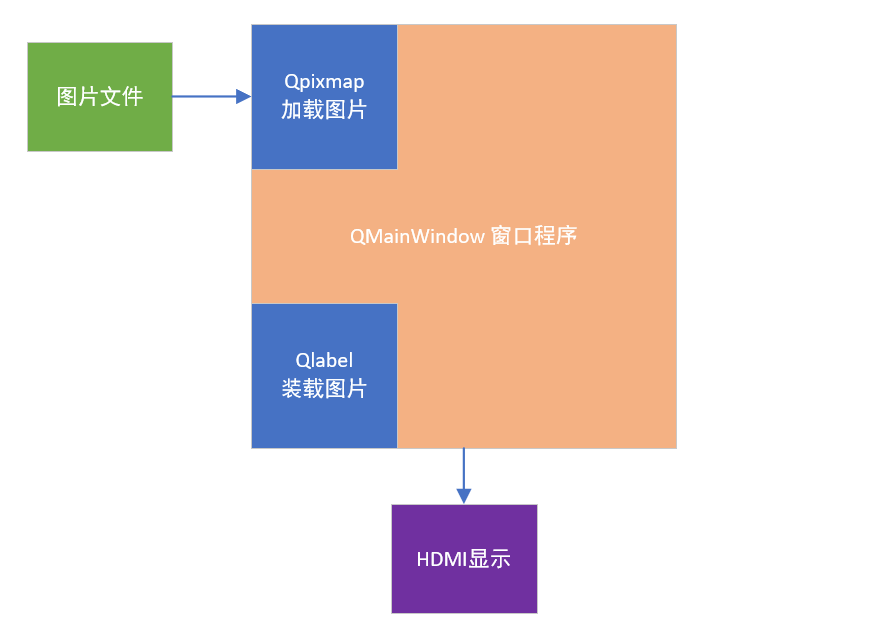

本案例基于Qt框架實現加載圖片文件并輸出至屏幕顯示的功能。

程序支持自動按比例縮放圖片，以確保圖片能夠完整地顯示；支持常規的PNG和JPG圖片格式。

圖 35

案例測試

評估板默認支持HDMI顯示，如需選用其他屏幕進行顯示，請參考《評估板測試手冊》中的“顯示模塊測試”章節完成硬件連接和替換對應的內核鏡像，并參考本文檔“觸摸屏Qt程序測試說明”章節進行案例測試。

請通過HDMI線將HDMI顯示屏與評估板HDMI OUT接口連接。進入評估板文件系統，將ARM端Qt程序鏡像拷貝至評估板文件系統任意目錄下，同時將image_display工程bin目錄下文件名為test.jpg的JPG格式圖片拷貝至相同路徑。請在Qt程序鏡像所在路徑下執行如下命令。

查看程序運行參數

Target# ./image_display

參數解釋

imagepath：圖片路徑。

rotation：該參數為1，則豎屏顯示。

圖 36

關閉rk_demo桌面

請執行以下命令關閉rk_demo，否則rk_demo將會覆蓋Qt程序。

Target# killall rk_demo

圖 37

橫屏顯示圖片

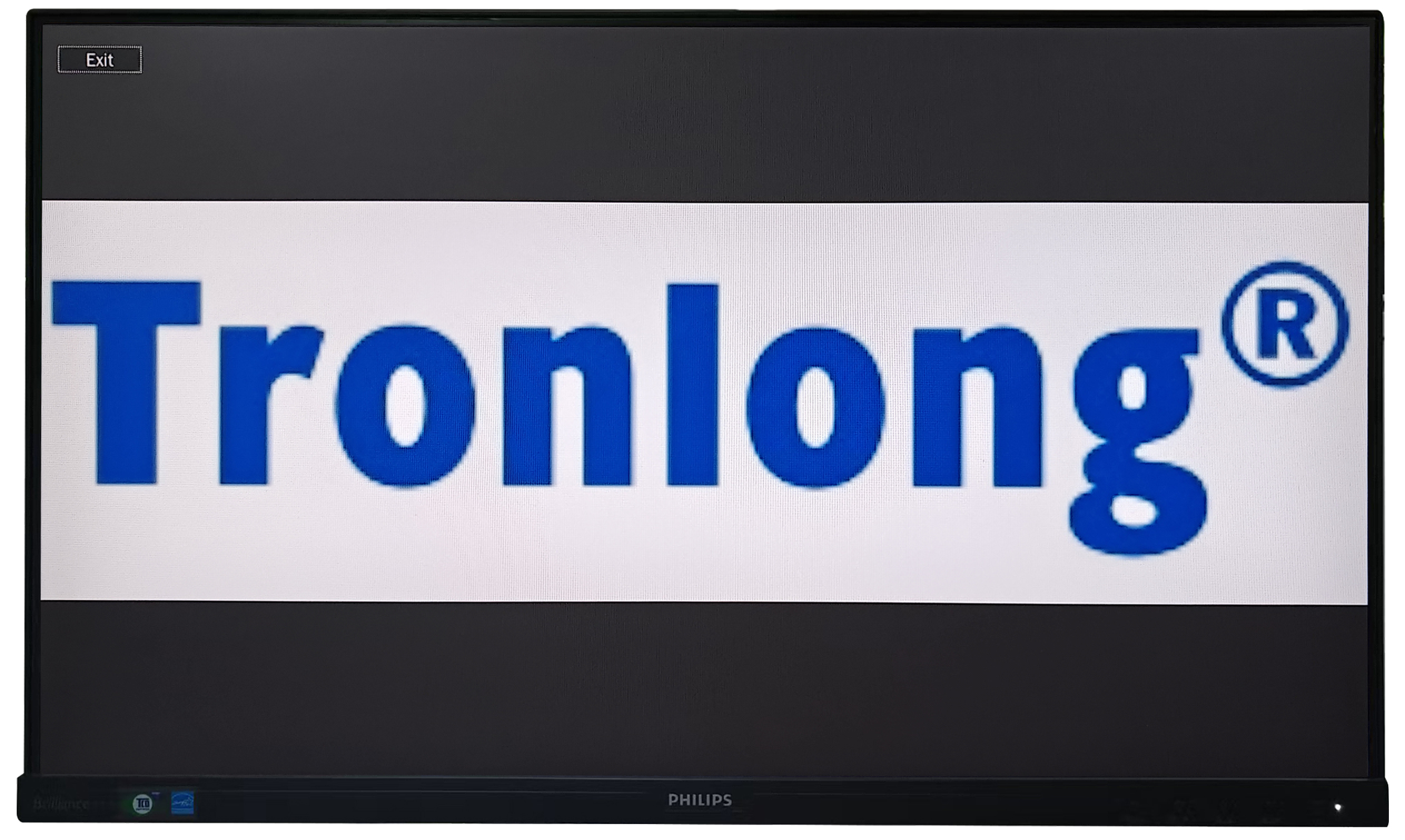

執行以下命令，顯示屏將顯示如下圖像，在調試串口終端按"Ctrl + C"或通過鼠標點擊屏幕"Exit"按鈕退出程序。

Target# ./image_display ./test.jpg

圖 38

圖 39

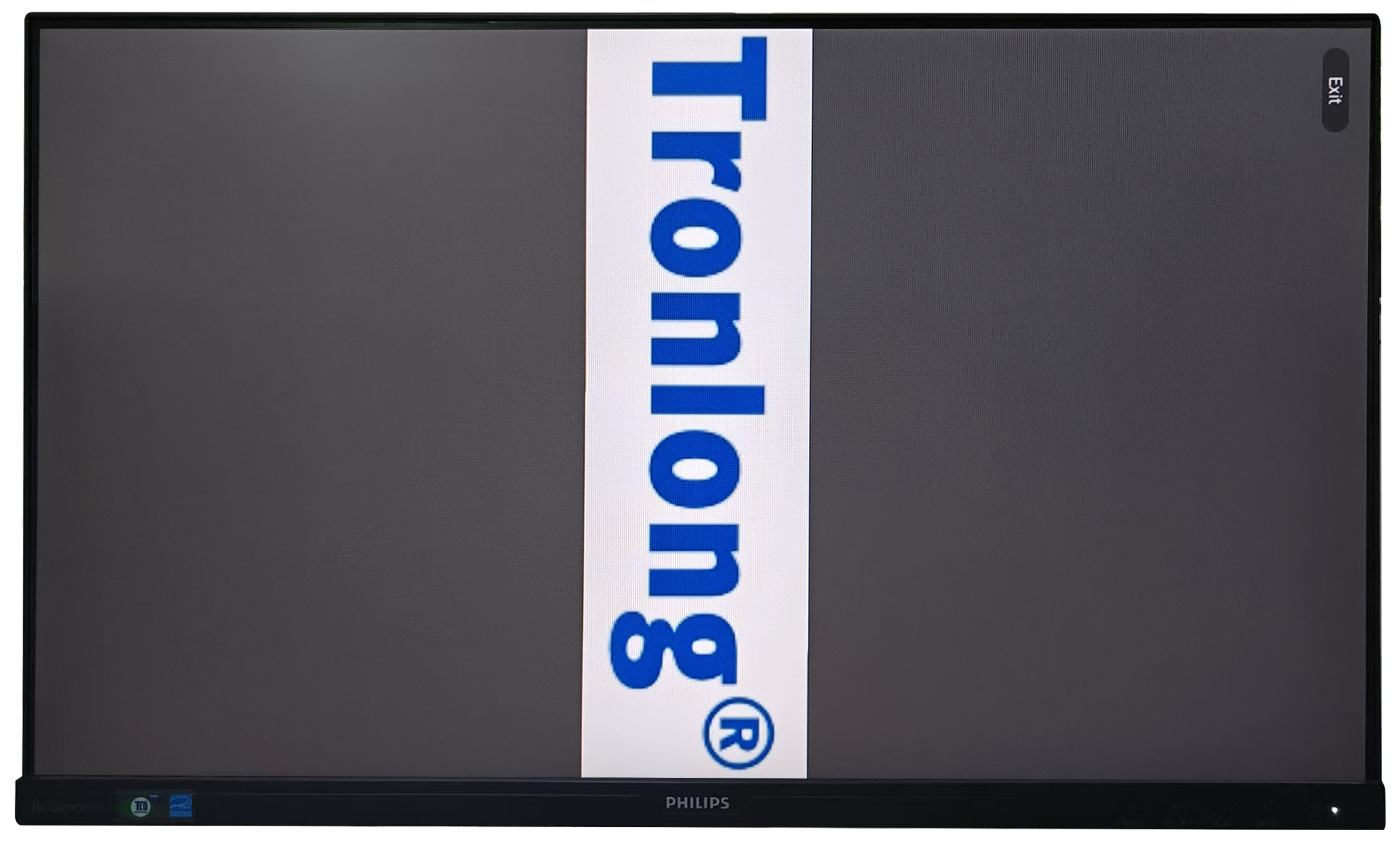

豎屏顯示圖片

執行如下命令，顯示屏將顯示如下圖像，在調試串口終端按"Ctrl + C"或通過鼠標點擊屏幕"Exit"按鈕退出程序。

Target# ./image_display test.jpg 1

圖 40

圖 41

關鍵代碼

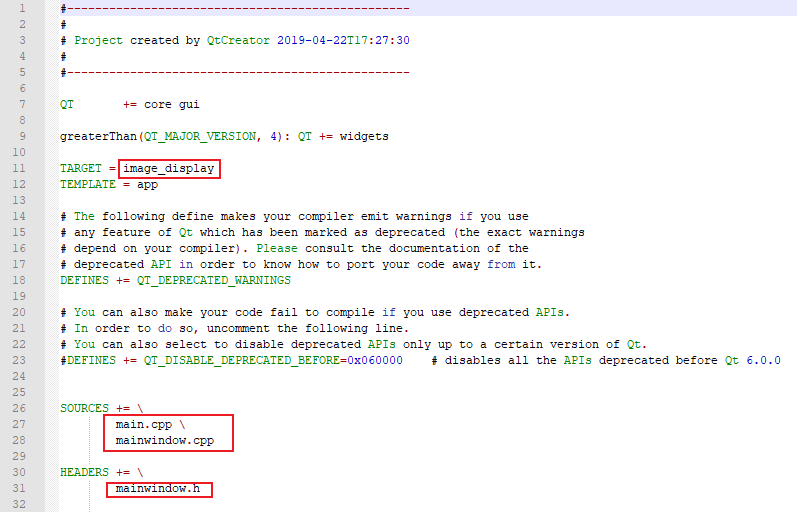

生成Makefile文件。

圖 42

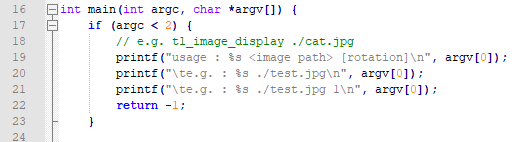

參數檢查。

圖 43

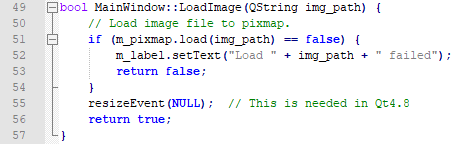

圖片加載。

圖 44

圖 45

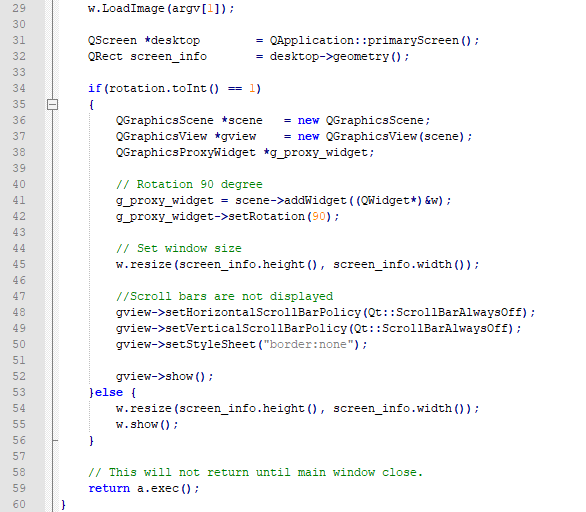

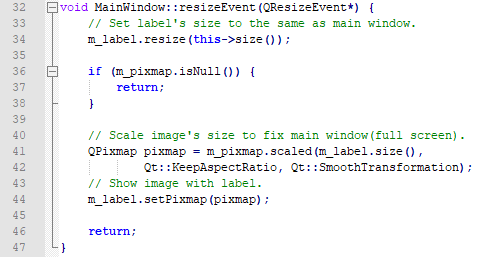

窗口大小調整與圖片縮放。

圖 46

led_control案例

案例說明

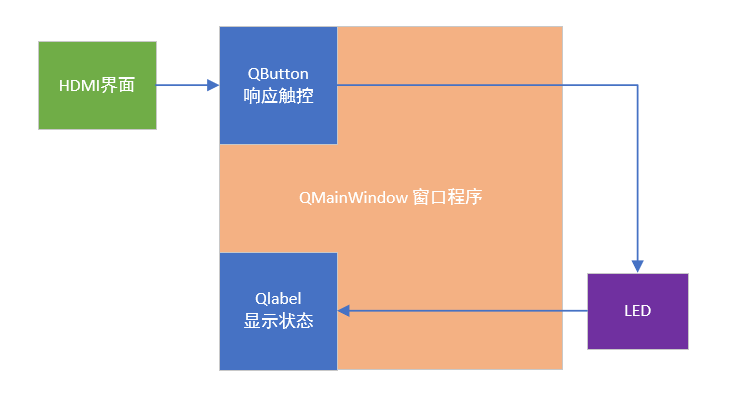

本案例基于Qt開發框架實現通過顯示屏界面控制LED亮滅的功能。

程序默認全屏顯示。

圖 47

案例測試

評估板默認支持HDMI顯示，如需選用其他屏幕進行顯示，請參考《評估板測試手冊》中的“顯示模塊測試”章節完成硬件連接和替換對應的內核鏡像，并參考本文檔“觸摸屏Qt程序測試說明”章節進行案例測試。

請通過HDMI線將HDMI顯示屏與評估板HDMI OUT接口連接。進入評估板文件系統，將ARM端Qt程序鏡像拷貝至評估板文件系統任意目錄下，請在Qt程序鏡像所在路徑下執行以下命令。

請執行以下命令關閉rk_demo，否則rk_demo將會覆蓋Qt程序。

Target# killall rk_demo

圖 48

執行如下命令，可觀察到顯示屏顯示LED控制界面，可通過鼠標點擊界面控制LED亮滅，按"Ctrl + C"或通過鼠標點擊屏幕"Exit"按鈕退出程序。

Target# ./led_control

圖 49

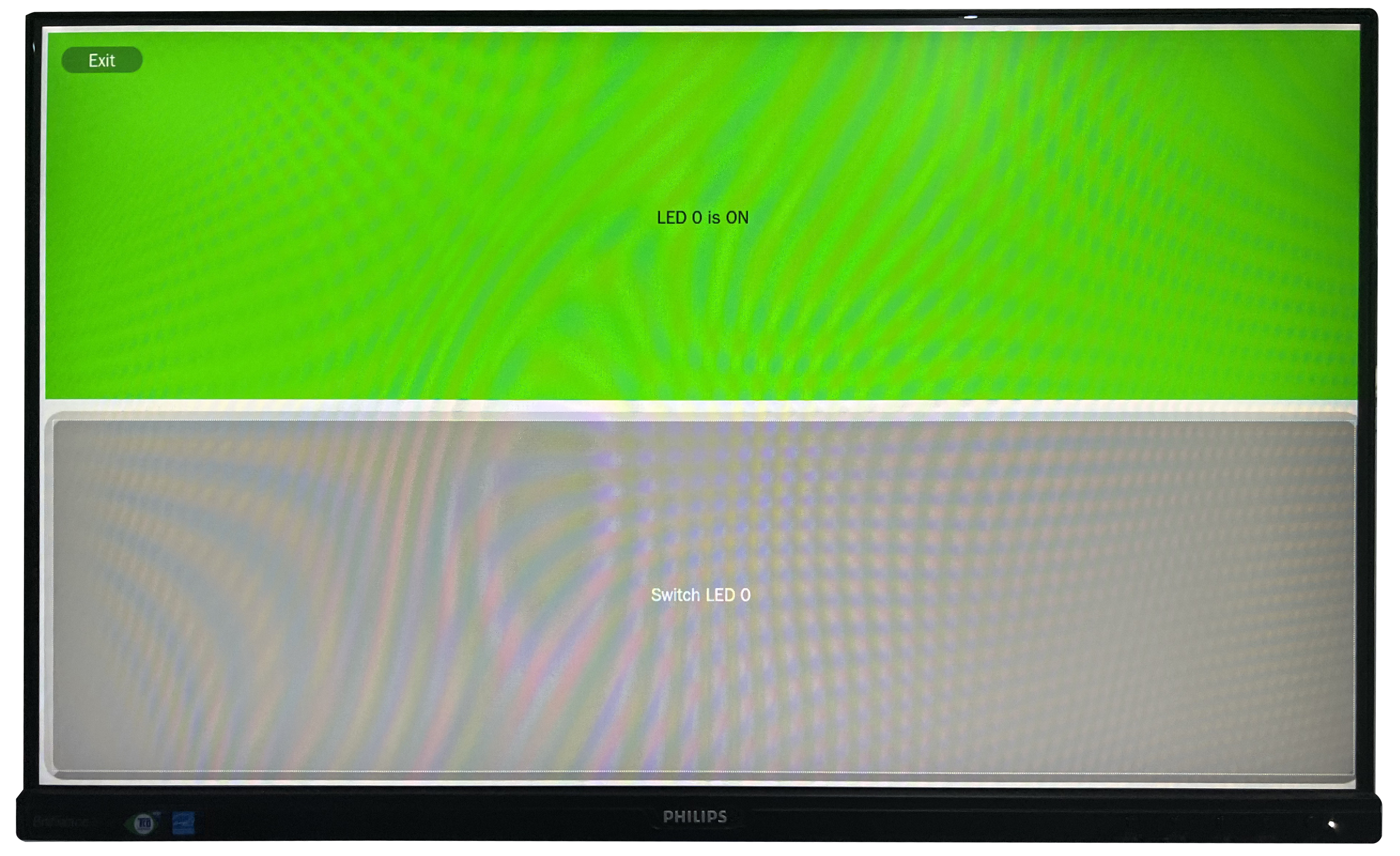

用鼠標點擊屏幕的按鈕即可控制對應LED的亮滅。左上角的"Exit"按鈕可用于退出程序。

圖 50

關鍵代碼

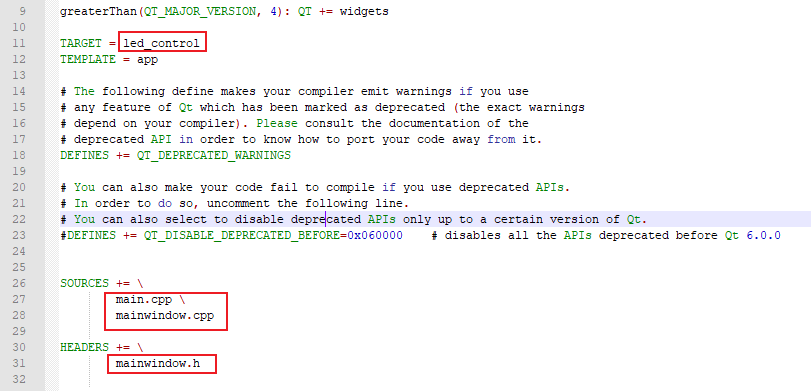

生成Makefile文件。

圖 51

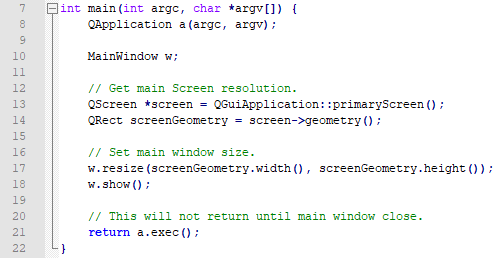

獲取主屏信息（分辨率），設置窗口大小。

圖 52

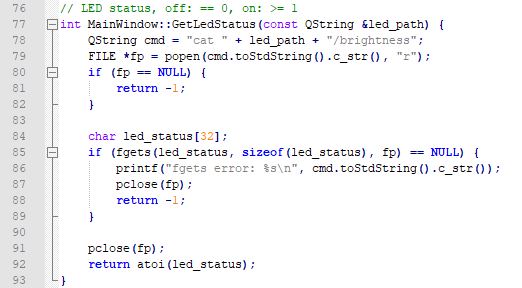

獲取LED當前亮滅狀態。

圖 53

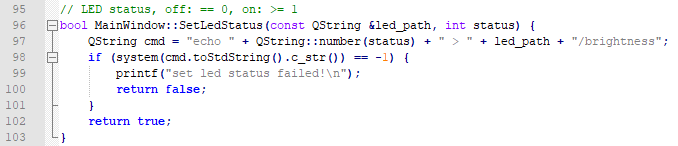

設置LED亮滅。

圖 54

?
