      新品 | 用于CoolSiC? MOSFET FF6MR20W2M1H_B70的雙脈沖測試評估板

      英飛凌工業半導體 ? 2025-06-12 17:33 ? 次閱讀

      新品

      用于CoolSiC MOSFET

      FF6MR20W2M1H_B70的

      雙脈沖測試評估板



      評估板是用于評估采用1ED3890MC12M柵極驅動器的FF6MR20W2M1H_B70 CoolSiC SiC MOSFET模塊。用戶可以通過雙脈沖測試來評估器件性能。目標應用為電動汽車充電，ESS PFC，直流-直流變換器和太陽能等。

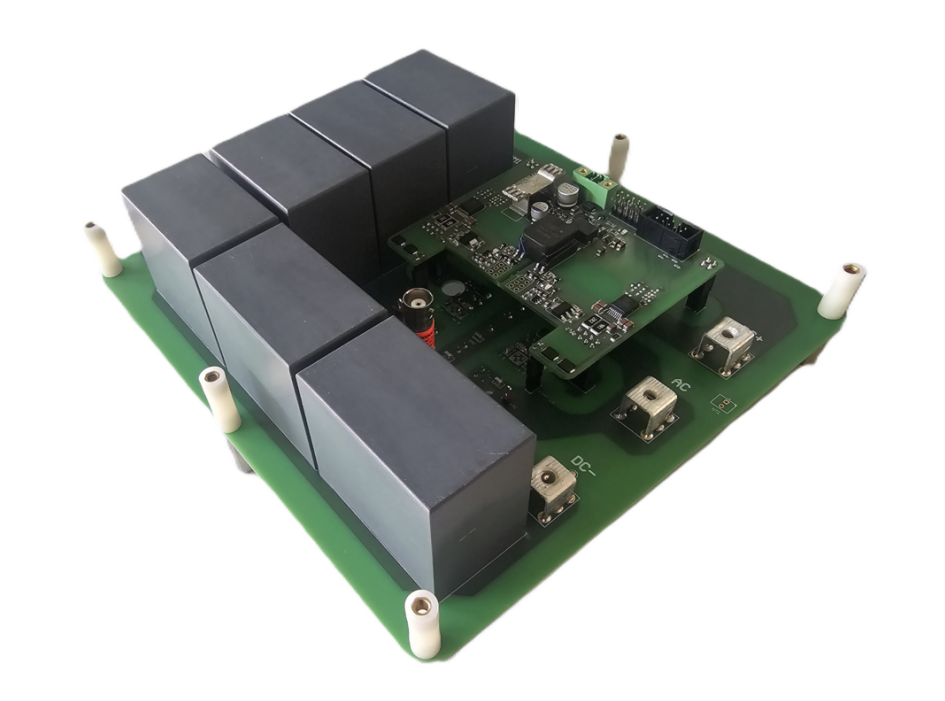

      這是一個用于測試半橋配置的2kV CoolSiC EasyDUAL 2B MOSFET的雙脈沖測試評估板。它可以可靠、快速的使用1ED3890MC12M EiceDRIVER驅動2kV SiC半橋電路。


      產品型號：

      ■EVAL-FFXMR20W2M1HS

      ■EVAL-FFXMR20W2M1HR


      所用器件：

      ■FF6MR20W2M1H_B70 6mΩ 2kV M1H SiC MOSFET

      ■1ED3890MC12M 2300V單通道高度靈活的隔離柵極驅動器，可通過I2C配置DESAT、軟關斷、UVLO、米勒鉗位、TLTO和故障


      產品特點

      用于評估Easy 2B FF6MR20W2M1H_70 2千伏SiC MOSFET半橋模塊，采用CoolSiC溝槽柵SiC MOSFET技術

      驅動IC 1ED3890MC12M帶I2C總線，用于參數調整

      用于雙脈沖測試的大容量直流母線電容器

      有兩種版本，可選擇使用Rogowski線圈或同軸分流器進行電流測量

      應用價值


      132 μF板載大容量薄膜電容

      壓接式FF6MR20W2M1H模塊

      負柵極驅動電壓可以調整

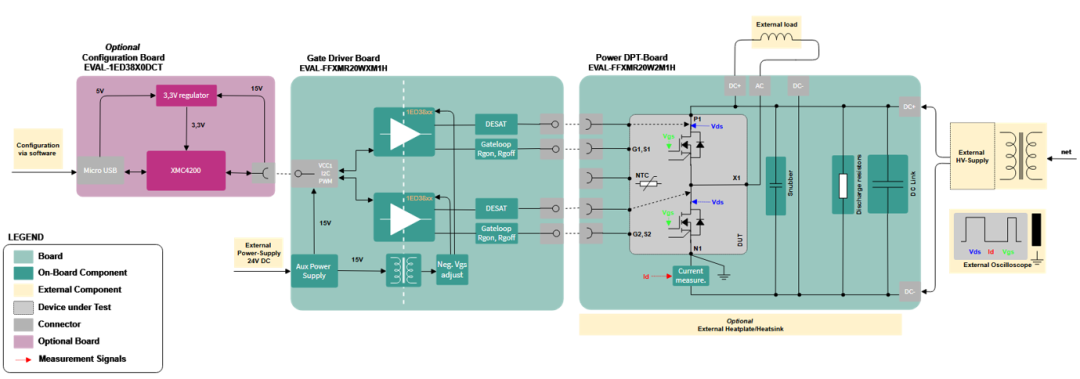

      框圖




      應用領域


      電動汽車充電

      ESS PFC

      直流-直流變換器

      太陽能應用
