TPS549D22 器件是一款緊湊型單降壓轉換器，具有自適應導通時間 D-CAP3 模式控制。它專為高精度、高效率、快速瞬態響應、易用性、低外部元件數量和節省空間的電源系統而設計。
*附件：tps549d22.pdf

該器件具有全差分感應 TI 集成 FET，具有高側導通電阻 2.9mΩ，低側導通電阻為 1.2mΩ。該器件還具有精確的 0.5%、0.9V 基準電壓，環境溫度范圍為 –40°C 至 +125°C。 具有競爭力的功能包括：極少的外部元件數量、精確的負載調節和線路調節、自動跳過或 FCCM 模式作以及內部軟啟動控制。

TPS549D22 器件采用 7mm × 5mm、40 引腳 LQFN-CLIP （RVF） 封裝（RoHs 豁免）。

特性

• 輸入電壓范圍 （PV 在 ）：1.5 V 至 16 V
• 輸入偏置電壓 （V DD 系列 ） 范圍：4.5 V 至 22 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 具有 40A 連續輸出電流的集成式 2.9mΩ 和 1.2mΩ 功率 MOSFET
• 電壓基準為 0.6 V 至 1.2 V，步長為 50 mV，使用 VSEL 引腳
• ±0.5%，0.9V裁判容差范圍：–40°C 至 +125°C 結溫
• 真差分遠程采樣放大器
• D-CAP3? 控制回路
• 具有 8 個 PMBus 的自適應導通時間控制^TM^頻率：315 kHz、425 kHz、550 kHz、650 kHz、825 kHz、900 kHz、1.025 MHz、1.125 MHz
• 溫度補償和可編程電流限制，帶 R伊利姆和 OC Clamp
• 可選擇 Hiccup 或 Latch-Off OVP 或 UVP
• VDD UVLO 外部調整 通過 Precision EN 實現
• Prebias 啟動支持
• Eco 模式?和 FCCM 可選
• 全套故障保護和 PGOOD
• 標準 VOUT_COMMAND 和 VOUT_MARGIN （HIGH 和 LOW）
• 引腳搭接和動態編程
• 故障報告和警告
• 所選命令的 NVM 備份
• 帶 PEC 和 SMB_ALRT 的 1MHz PMBus#

參數

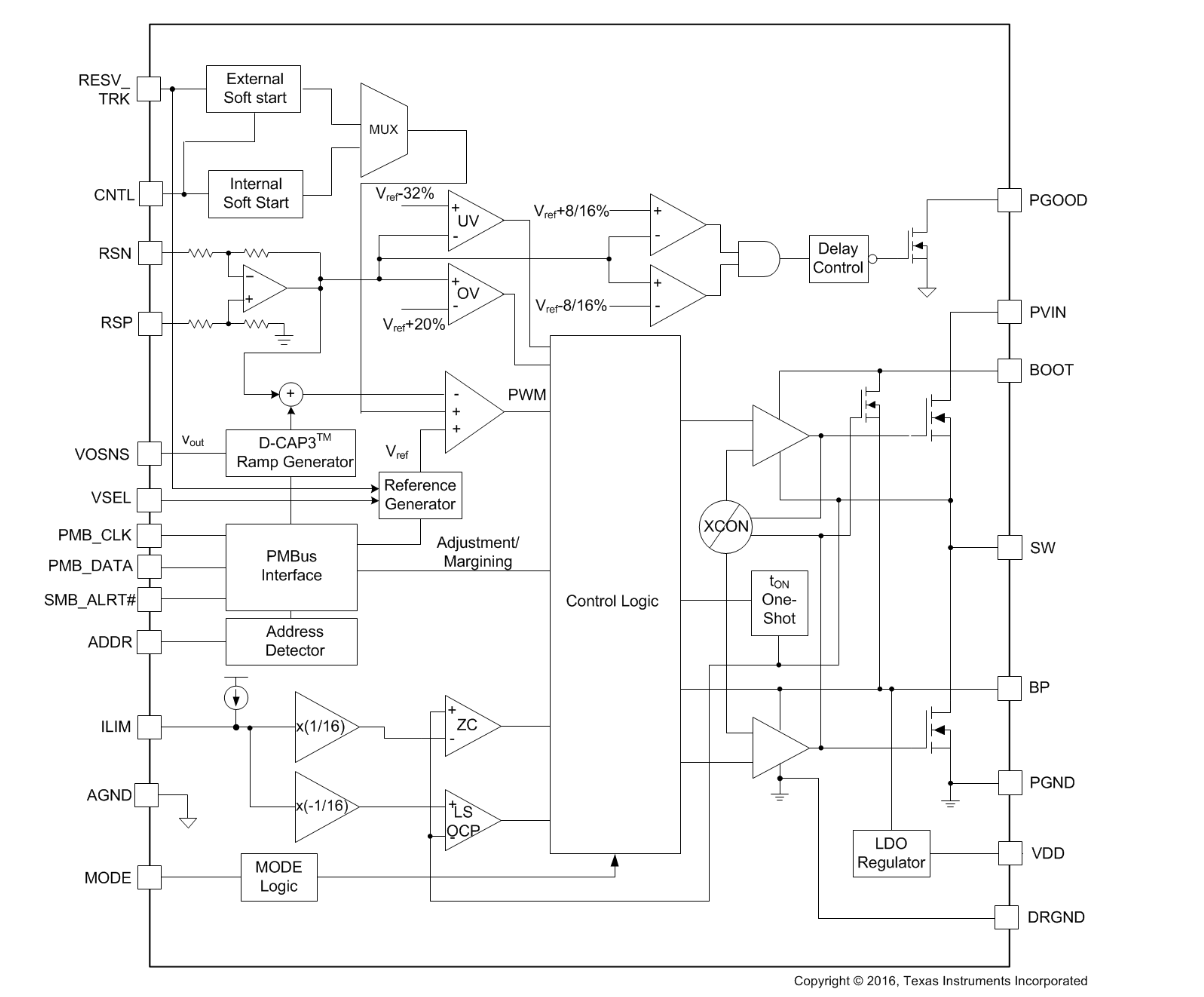

方框圖

1. 產品概述

TPS549D22是一款高性能、高集成度的同步降壓DC/DC轉換器，支持PMBus?通信協議。該轉換器專為需要高精度、高效率、快速瞬態響應以及空間敏感的電源系統設計。TPS549D22提供高達40A的連續輸出電流，并集成了TI的NexFET?功率MOSFET，適用于存儲、電信及類似數字應用中的點負載場景。

2. 關鍵特性

• ?寬輸入電壓范圍?：1.5V至16V的PVIN輸入電壓，4.5V至22V的VDD供電電壓。
• ?高精度參考電壓?：提供0.6V至1.2V的可編程參考電壓，步長為50mV，精度±0.5%。
• ?全差分遙測放大器?：提高負載和線路調節的準確性。
• ?D-CAP3?控制環路?：結合自適應導通時間控制，實現高性能的瞬態響應。
• ?PMBus接口?：支持多達16個設備地址，提供豐富的監控和控制功能。
• ?多種保護特性?：包括過壓保護(OVP)、欠壓保護(UVP)、過流保護(OCP)、過溫保護(OTP)等。
• ?可編程特性?：通過PMBus接口或引腳配置，實現輸出電壓、軟啟動時間、過流保護等參數的可編程設置。

3. 應用領域

• 企業存儲、SSD、NAS
• 無線和有線通信基礎設施
• 工業PC、自動化、ATE、PLC、視頻監控
• 企業服務器、交換機、路由器
• ASIC、SoC、FPGA、DSP核心及I/O電源軌

4. 功能描述

• ?自適應導通時間控制?：根據輸入和輸出電壓自動調整導通時間，保持預設開關頻率。
• ?PMBus通信?：支持標準PMBus命令集，提供遠程監控和控制功能。
• ?可編程開關頻率?：提供8種可選的開關頻率，范圍從315kHz至1.125MHz。
• ?軟啟動功能?：可選1ms、2ms、4ms和8ms的軟啟動時間，減少啟動過程中的電流沖擊。
• ?Eco-mode?和FCCM模式?：可根據應用需求選擇Eco-mode（輕載跳周期模式）或FCCM（強制連續導通模式）。
• ?預偏置啟動支持?：確保在預偏置條件下平滑啟動。

5. 電氣特性

• ?最大輸出電流?：40A
• ?輸出電壓范圍?：0.6V至5.5V
• ?開關頻率范圍?：315kHz至1.125MHz
• ?參考電壓精度?：±0.5%
• ?熱關斷閾值?：默認165°C

6. 封裝和尺寸

• ?封裝類型?：7mm × 5mm，40引腳LQFN-CLIP封裝

7. 典型應用電路

提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選擇和設計步驟。同時，還提供了使用WEBENCH?電源設計師進行電路設計和優化的指南。

8. 布局和設計指南

• ?布局建議?：強調了關鍵元件（如輸入電容、輸出電容、電感、開關節點等）的布局對電路性能的影響，建議采用緊湊且低干擾的布局方式。
• ?設計考慮?：包括輸入電容的解耦、輸出電容的ESR和ESL選擇、電感的飽和電流和直流電阻、開關節點的環路面積等。
