      開疆智能CCLinkIE轉Canopen網關連接臺達伺服驅動器配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-06-30 19:09 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      本案例是通過CClinkIE轉Canopen網關連接臺達伺服驅動器的配置案例，網關兩側分別連接的是三菱FX5U型PLC以及臺達A2伺服驅動器，具體步驟如下


      配置過程：

      PLC配置

      打開三菱PLC組態軟件GXWORK3設置CClinkIE一側的參數配置，首先設置PLC的IP地址


      雙擊詳細設置進入CClinkIE配置


      添加通用從站IP地址以及占用點數



      設置好分配的軟元件，確認無誤后下載到PLC。

      打開網關配置軟件“CANopen Configuration Studio”新建項目選擇“CCLinkIE轉CANopen”


      設置網關CANopen一側的波特率以及CCLinkIE側參數

      Canopen一側主要設置波特率及通訊周期參數


      CCLink一側主要設置IP地址和邏輯占用數。與三菱PLC保持一致。


      導入從站伺服EDS文件


      將從站添加到組態之中


      添加需要用到的參數并設置好通道偏移映射


      點擊工程-通信設置掃描網關默認IP


      點擊生成-下載，將配置下載到網關即可。


      打開臺達伺服通訊手冊，配置好從站的CANopen參數。


      設置臺達伺服的配置參數為0C模式



      設置波特率為1M


      完成后設備整體上電

      審核編輯 黃宇

      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • 網關
        +關注

        關注

        9

        文章

        5587

        瀏覽量

        52810
      • CANopen
        +關注

        關注

        8

        文章

        386

        瀏覽量

        44747
      • 伺服驅動器
        +關注

        關注

        22

        文章

        522

        瀏覽量

        32513
      • CClink
        +關注

        關注

        0

        文章

        127

        瀏覽量

        7198
      收藏 人收藏
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

        評論

        相關推薦
        熱點推薦

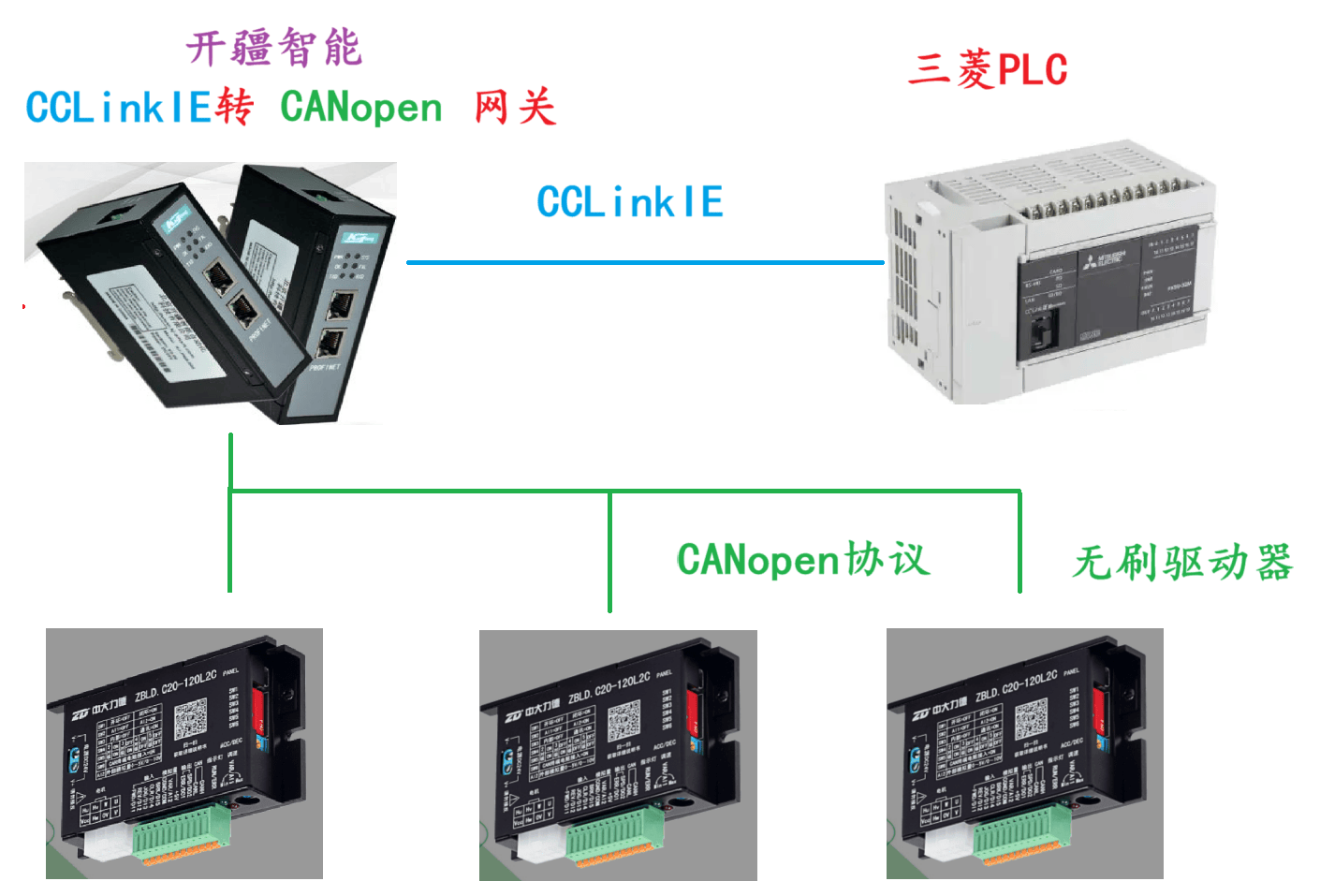

        開疆智能CCLinkIE轉CANopen網關連接中大力德無刷驅動器配置案例

        本案例是三菱PLC通過CCLinkIE轉CANopen網關控制無刷驅動器的配置案例，具體方法如下
        的頭像 發表于 07-03 18:54 ?82次閱讀
        <b class='flag-5'>開疆</b><b class='flag-5'>智能</b><b class='flag-5'>CCLinkIE</b><b class='flag-5'>轉</b><b class='flag-5'>CANopen</b><b class='flag-5'>網關連接</b>中大力德無刷<b class='flag-5'>驅動器</b><b class='flag-5'>配置</b>案例

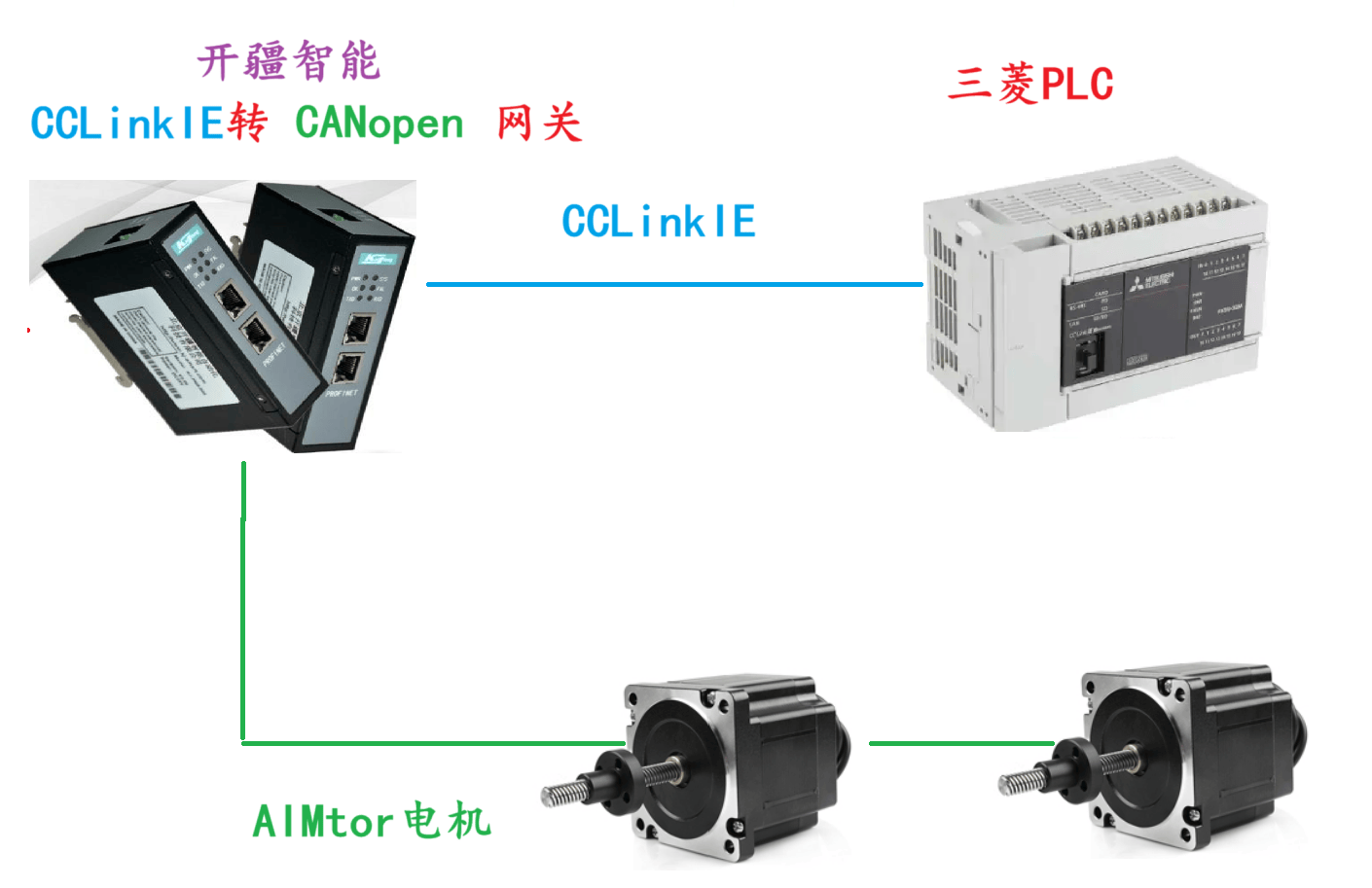

        開疆智能CCLinkIE轉CANopen網關連接四宏電機驅動器配置案例
