Texas Instruments SN74HC112雙路J-K觸發器數據手冊
Texas Instruments SN74HC112雙路J-K觸發器包含兩個獨立的J-K負邊緣觸發觸發器。清零 (/CLR) 輸入或預設 (/PRE) 上的低電平會復位或設置輸出，無論其他輸入的電平如何。當/CLR和/PRE處于非活動狀態（高電平）時，J和K輸入端滿足設置時間要求的數據將傳輸到時鐘 (CLK) 脈沖的負向沿輸出端。時鐘觸發與CLK脈沖的下降時間并不直接相關，而是發生在電壓電平上。保持時間間隔后，J和K輸入數據可能會發生變化，而不會影響輸出端電平。Texas Instruments SN74HC112是多功能觸發器，通過將J和K綁定到高電平，可充當切換觸發器。
數據手冊：*附件：Texas Instruments SN74HC112雙路J-K觸發器數據手冊.pdf
特性
- 寬工作電壓范圍：2 V至6 V
- 輸出可驅動多達10個LSTTL負載
- 低功耗，最大
ICC為40μA - 典型t
pd= 13ns - 輸出驅動：±4mA（5V時）
- 低輸入電流：1μA（最大值）
應用

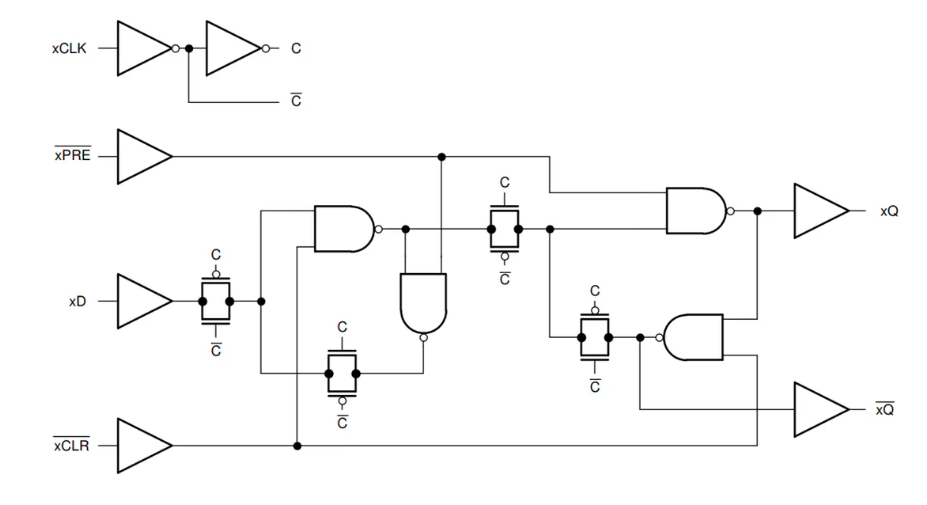

功能框圖
