本研究案例探討了基于Profinet轉Canopen網關技術，實現西門子SIMATIC S7-1200 PLC與磁軌道之間的通信連接。研究中采用的設備包括西門子SIMATIC S7-1200 PLC、Profinet轉Canopen網關以及磁軌道。

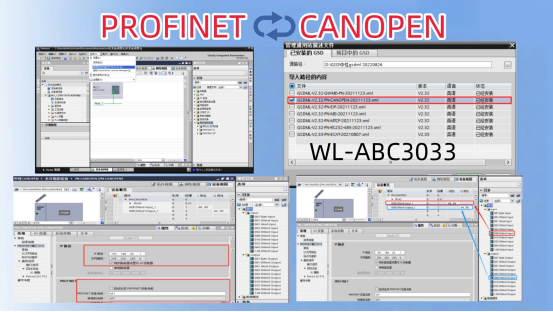

起初，在西門子組態軟件中安裝GSD文件，選定GSD所在文件夾完成安裝。接著，進行設備組態，將PLC與PROFINET轉CANopen網關適配連接，連接IO控制器PLC_1的PROFINET端口_1。之后，修改網關的IP地址和PROFINET名稱，添加所需字節數，于模塊界面添加輸入、輸出參數，再將配置下載至設備。注意事項已用紅色字體標注。

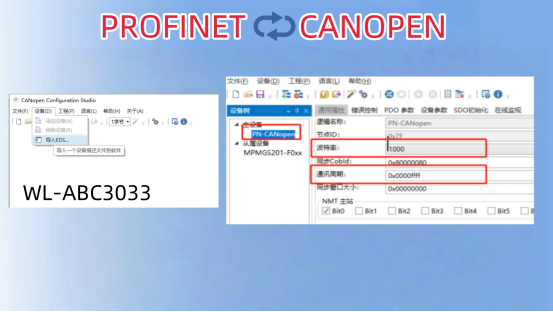

其次，啟動CanOpen Configuration Tools軟件，進行主設備通用屬性參數的設定。在此過程中，必須確保波特率與從站設備相匹配，并將通訊周期參數從0x00000000更改為0x0000FFFF。

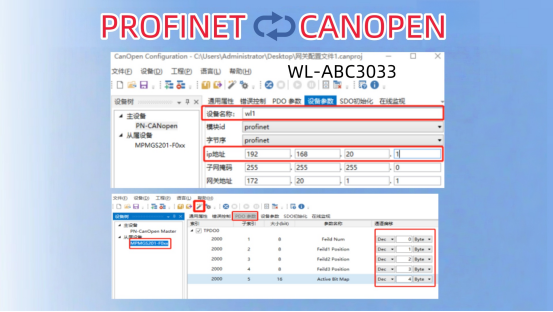

接下來，在該界面中設置Profinet轉CanOpen網關在Profinet網絡中的設備名稱及IP地址，務必保證與PLC組態軟件中的配置保持一致。對于從屬設備參數的配置，需在PDO參數中添加所需的參數。

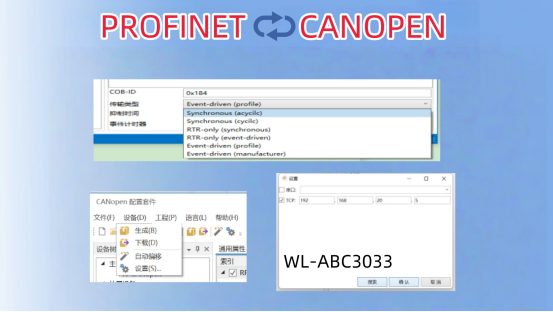

通過點擊RPDO、TPDO，將傳輸類型修改為事件驅動（制造商指定）模式。配置完成后，將配置信息下載至網關，首先進行設置。搜索Profinet轉CanOpen網關的默認IP地址（確保電腦與網關處于同一網絡段內，否則無法完成下載操作）。

下載成功后，軟件左下角將顯示成功提示信息。通過配置軟件完成從屬設備參數的設置后，進入PLC監控界面，對伺服器進行控制。

通過Profinet轉Canopen網關技術，成功建立了西門子SIMATIC S7-1200 PLC與磁軌道之間的穩定通信連接。該技術的應用不僅有效解決了不同通信協議間的數據交換問題，而且還提高了系統的集成度和控制效率。最終，本研究為工業自動化領域中異構網絡通信提供了新的解決方案，并為相關技術的進一步研究與發展奠定了基礎。
