TPS53353 是一款 D-CAP? 模式、20 A 同步開關，帶有集成 MOSFET。它專為易用性、低外部組件數量和節省空間的電源系統而設計。

該器件具有 5.5mΩ/2.2mΩ 集成 MOSFET、精確的 1%、0.6V 基準電壓源和集成升壓開關。具有競爭力的功能示例包括：1.5 V 至 15 V 的轉換輸入電壓范圍、極低的外部元件數量、用于超快速瞬態的 D-CAP? 模式控制、自動跳躍模式作、內部軟啟動控制、可選頻率，并且無需補償。
*附件：tps53353.pdf

轉換輸入電壓范圍為 1.5 V 至 15 V，電源電壓范圍為 4.5 V 至 25 V，輸出電壓范圍為 0.6 V 至 5.5 V。

該器件采用 5mm × 6mm、22 引腳 QFN 封裝，額定溫度范圍為 –40°C 至 85°C。

TPS548B28 是一款較新的 20A 器件，專為數據中心應用而設計，采用更小的無鉛封裝。

特性

轉換輸入電壓范圍：1.5 V 至 15 V
VDD 輸入電壓范圍：4.5 V 至 25 V
20 A 時，12 V 至 1.5 V 的效率為 92%
輸出電壓范圍：0.6 V 至 5.5 V
5V LDO 輸出
支持單軌輸入
具有 20 A 連續輸出電流的集成功率 MOSFET
自動跳過 Eco 模式?，實現輕負載效率
< 10μA 關斷電流
具有快速瞬態響應的 D-CAP? 模式
使用外部電阻器時，可選開關頻率為 250 kHz 至 1 MHz
可選擇自動跳過或僅 PWM作
內置 1% 0.6V 基準
0.7ms、1.4ms、2.8ms 和 5.6ms 可選內部電壓伺服軟啟動
集成升壓開關
預充電啟動能力
帶熱補償?shù)目烧{過流限制
過壓、欠壓、UVLO 和過熱保護
支持所有陶瓷輸出電容器
漏極開路電源正常指示
采用 NexFET? 電源塊技術
帶 PowerPAD? 的 22 引腳 QFN 封裝

參數

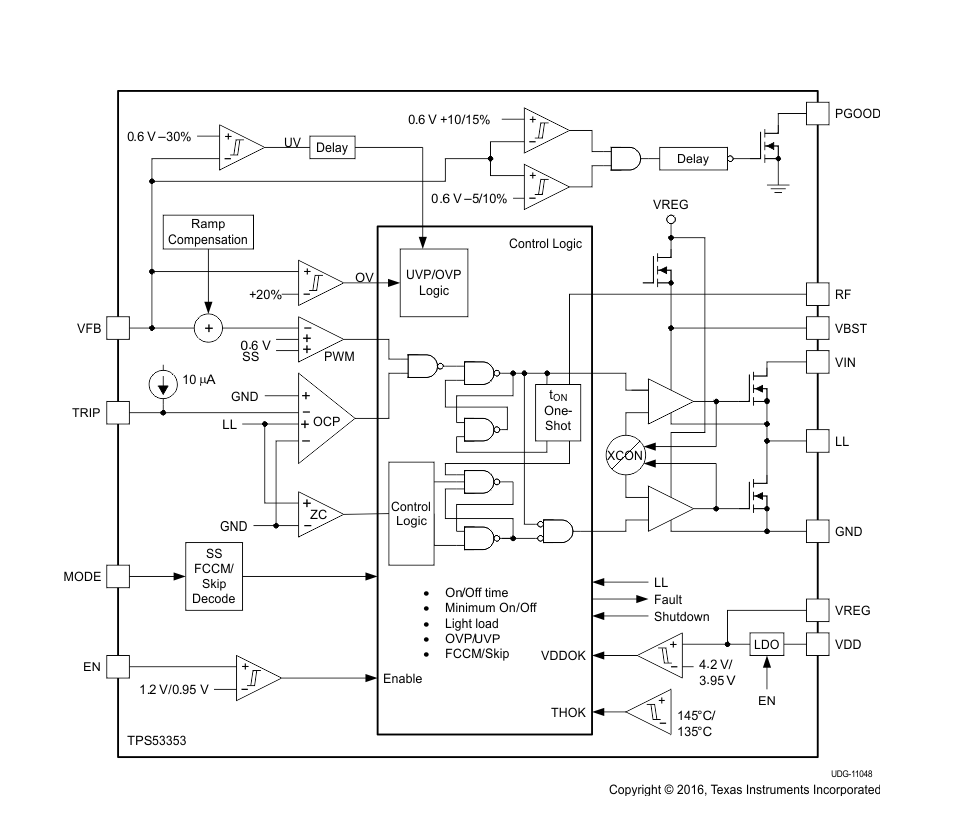

方框圖

1. 產品概述

TPS53353 是一款由 Texas Instruments 生產的高效率 20A 同步降壓 SWIFT? 轉換器，集成了 Eco-mode? 功能，適用于企業機架服務器、存儲、有線網絡交換機和路由器以及 ASIC、SoC、FPGA、DSP 核心和 I/O 電壓等應用。

2. 主要特性

?高效率?：在 12V 至 1.5V 的轉換下，20A 輸出時效率可達 92%。
?寬輸入電壓范圍?：1.5V 至 15V。
?寬輸出電壓范圍?：0.6V 至 5.5V。
?集成 MOSFET?：具有 20A 的連續輸出電流能力。
? Eco-mode? ?：自動跳變模式，提高輕載效率。
?快速瞬態響應?：采用 D-CAP? 模式控制。
?多功能選擇?：可選開關頻率（250kHz 至 1MHz）、可選自動跳變或 PWM-only 操作。
?保護功能?：過流限制、過壓、欠壓、UVLO 和過熱保護。

3. 功能描述

?5V LDO 輸出?：為內部模擬電路和驅動電路供電。
?D-CAP? 模式控制?：利用輸出電容的等效串聯電阻（ESR）感應設備電流，無需外部相位補償網絡。
?自適應導通時間控制?：通過前饋輸入和輸出電壓到導通時間定時器，實現偽恒定頻率操作。
?軟啟動和模式選擇?：通過 MODE 引腳選擇自動跳變模式或強制連續導通模式（FCCM），并設置軟啟動時間。
?過流保護?：具有逐周期過流限制控制，支持溫度補償?shù)?MOSFET RDS(on) 感應。
?熱關斷?：當溫度超過閾值（通常為 145°C）時自動關斷。

4. 典型應用

文檔提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻和過流設置電阻的選擇指南。同時，還討論了如何根據具體需求調整開關頻率、軟啟動時間和輸出電壓等參數。對于使用陶瓷輸出電容的設計，文檔還提供了額外的穩定性考慮和組件選擇指南。

5. 布局與熱設計

?布局指南?：建議將功率組件（包括輸入/輸出電容、電感和 TPS53353）放置在 PCB 的一側，并使用內層作為接地平面以屏蔽和隔離小信號跡線。敏感模擬跡線和組件應遠離高壓開關節點。
?熱設計?：討論了如何通過優化 PCB 布局和散熱能力來增強熱性能，包括使用熱過孔和散熱墊等。
