      TPS53353 高效 20A 同步降壓轉換器

      數據：

      描述

      TPS53353是一款具有集成MOSFET的D-CAP?模式，20A同步降壓轉換器。它們被設計用于易于使用，低外部組件數量和空間有限的電源系統。

      這個器件特有5.5mΩ/2.2mΩ集成MOSFET，精準1％0.6V基準和集成的升壓開關。具有競爭力的特性包括：1.5V至15V的轉換輸入電壓范圍，極低外部元件數，針對超快速瞬態響應的D-CAP?模式控制，自動跳躍模式操作，內部軟啟動控制，可選擇頻率以及無需補償。

      轉換輸入電壓范圍為1.5V至15V，電源電壓范圍為4.5V至5.5V。

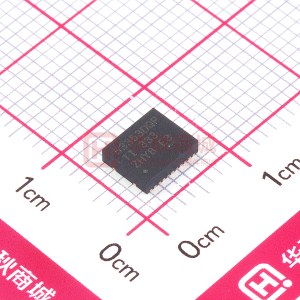

      該器件采用5mm×6mm，22引腳QFN封裝，額定工作溫度范圍為-40°C至85°C。

      特性

      • 轉換輸入電壓范圍：1.5V至15V
      • VDD輸入電壓范圍：4.5V至25V
      • 20A電流條件下，12V至1.5V的降壓轉換效率達92％
      • 輸出電壓范圍：0.6V至5.5V
      • 5V低壓降（LDO）輸出
      • 支持單軌輸入
      • 集成了功率金屬氧化物半導體場效應應晶體管（MOSFET），持續輸出電流達20A
      • 用于在輕負載時實現高效率的自動跳躍Eco-mode?
      • ＆lt;
      • 可以通過外部電阻在250kHz至1MHz范圍內選擇開關頻率選擇自動跳躍或者只支持脈寬調制（PWM）運行
      • 內置1％0.6V基準電壓。
      • 0.7ms，1.4ms，2.8ms和5.6ms可選內部電壓伺服系統軟啟動
      • 集成升壓開關
      • 預充電啟動能力
      • 支持可調節的過流限制和溫度補償
      • 過壓，欠壓，欠壓鎖定（UVLO）和過熱保護
      • 支持所有陶瓷輸出電容
      • 漏極開路電源正常指示
      • 組裝有NexFET電源塊技術
      • 22引腳四方扁平無引腳（QFN）封裝，采用PowerPAD

      應用范圍

      • 服務器/存儲
      • 工作站和臺式機
      • 電信基礎設施

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS53353 TPS51362 TPS53318 TPS53319 TPS53355 TPS543B20 TPS543C20 TPS544C25 TPS548B22 TPS548D22 TPS56121 TPS56221 TPS56520 TPS566250 TPS56628 TPS56720
      1.5 ? ? 3 ? ? 1.5 ? ? 1.5 ? ? 1.5 ? ? 4 ? ? 4 ? ? 4.5 ? ? 1.5 ? ? 1.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      15 ? ? 22 ? ? 22 ? ? 22 ? ? 15 ? ? 19 ? ? 16 ? ? 18 ? ? 18 ? ? 16 ? ? 14 ? ? 14 ? ? 17 ? ? 17 ? ? 18 ? ? 17 ? ?
      0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.5 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.76 ? ? 0.6 ? ?
      5.5 ? ? 2 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5 ? ? 5.5 ? ? 5.5 ? ? 12 ? ? 12 ? ? 1.87 ? ? 1.87 ? ? 5.5 ? ? 1.87 ? ?
      20 ? ? 10 ? ? 8 ? ? 14 ? ? 30 ? ? 25 ? ? 40 ? ? 30 ? ? 25 ? ? 40 ? ? 15 ? ? 25 ? ? 5 ? ? 6 ? ? 6 ? ? 7 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      250 ? ? 800 ? ? 250 ? ? 250 ? ? 250 ? ? 300 ? ? 300 ? ? 200 ? ? 425 ? ? 425 ? ? 300 ? ? 300 ? ? 500 ? ? 500 ? ? 650 ? ? 500 ? ?
      1000 ? ? 800 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 2000 ? ? 2000 ? ? 1000 ? ? 1050 ? ? 1050 ? ? 1000 ? ? 1000 ? ? 500 ? ? 500 ? ? 650 ? ? 500 ? ?
      0.32 ? ? 0.1 ? ? 0.32 ? ? 0.32 ? ? 0.32 ? ? 3 ? ? 4.3 ? ? 7.7 ? ? 2 ? ? 2 ? ? 2.5 ? ? 2.5 ? ? 0.92 ? ? 0.9 ? ? 0.95 ? ? 0.92 ? ?
      Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      N/A
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      PMBus
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      Tracking
      UVLO Adjustable
      Voltage Margining ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Voltage Margining ? ?      		 Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Voltage Margining ? ?
      D-CAP ? ? D-CAP2 ? ? D-CAP ? ? D-CAP ? ? D-CAP ? ? Current Mode ? ? Current Mode ? ? Voltage Mode ? ? D-CAP3 ? ? D-CAP3 ? ? Voltage Mode ? ? Voltage Mode ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      90 ? ? 87 ? ? 90 ? ? 90 ? ? 90 ? ? 70 ? ? 70 ? ? 80 ? ? 80 ? ? 80 ? ? 93 ? ? 93 ? ? 80 ? ? 80 ? ? 85 ? ? 80 ? ?
      -40 to 85 ? ? -10 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      LSON-CLIP ? ? VQFN-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? HTSSOP ? ? SO PowerPAD ? ? SO PowerPAD ? ? HTSSOP ? ?
