視覺處理卡設計原理圖:531-基于3U PXIe 的ZU7EV的通用主控板 圖像信號分析卡

hexiaoyan510 ? 來源:hexiaoyan510 ? 作者:hexiaoyan510 ? 2025-07-08 10:56 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

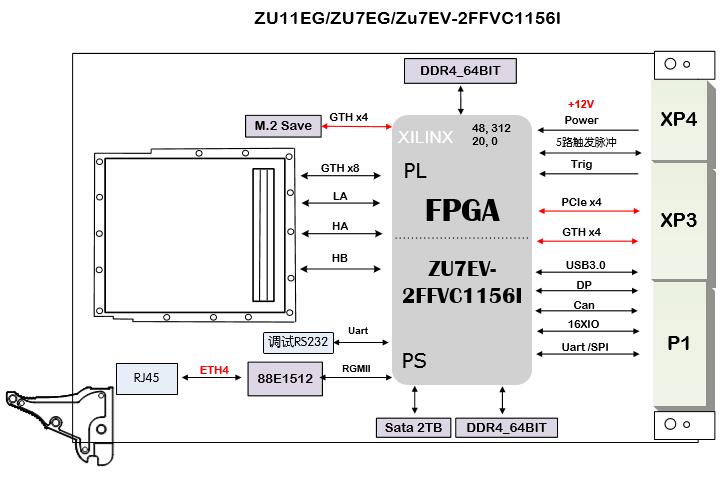

基于3U PXIe 的ZU7EV的通用主控板
一、板卡簡介
基于3U PXIe的ZU11EG/ZU7EG/ZU7EV的通用 ,實現FMC的數據接口和主控計算,廣泛應用于工業控制,檢測,視覺處理。支持工業級溫度工作。
二、主要功能

1、 板卡核心芯片使用ZU7EV/11EG-2FFVC1156IMPSOC處理器,PL端一路DDR4 64bit,PS端一路DDR4 64bit,支持EMMC、QSPIFlash、SD卡加載;
2、板內PL支持1個標準FMCHPC接口,支持8個GTH,LA,HA,HB,I2C信號
3、板內PL支持1路PCIeX4的 M.2存儲;
4 、板內PS支持1路mSATA硬盤,支持2TB容量存儲;
5、 板內PS支持1路千兆網絡,1路調試RS232
6 、板卡PS支持1路I2C總線,連接加密E2PROM,和板卡測溫芯片;
7、板卡PXIe總線,XP4支持電源輸入+12V
8、板卡PXIe總線,XP4支持觸發信號 Trig[0:7],GA[0:4];
9、板卡PXIe總線,XP3支持2個GTHX4,支持PCIe,Aurora,RapidIO,萬兆網,40G光纖等協議。
10、板卡PXIe總線,XP3支持USB3.0,DP顯示接口
11 、板卡PXIe總線,P1支持Can,IO,Uart,SPI接口
12、板卡支持工業級芯片,滿足-25℃到+65℃工作。
三、板卡軟件
板卡支持 Vivado2018.3軟件開發,完成接口軟件測試,Linux操作系統移植和上位機Demo軟件開發。實現PS,PL各路接口測試,目前完成PCIe功能開發,千兆網,萬兆網的開發,FMC接口匹配公司視頻,AD類子卡,有充分的接口互聯軟件,基礎軟件功能免費提供,高端軟件及復雜軟件進行定制。
軟件結構:

PXIe X86主控板軟件界面
本板卡可以作為一個子PCIe設備,與X86主板互聯,實現數據的接入和預處理。

板卡也可以作為一個主控管理板,自帶顯示,鼠標鍵盤,硬盤存儲。通過GTH擴展不同的外部設備,實現多路AD,DA的信號接入,圖像的接入。實現震動信號、電力信號,音頻信號,圖像信號的分析處理。



審核編輯 黃宇
