Texas Instruments LMG2652EVM-101子卡評估模塊是一款快速簡便的平臺，用于評估采用任意半橋拓撲結構的TI集成式GaN器件。該電路板使用板底部邊緣的6個電源引腳和12個數字引腳，以插座式外部連接方式與更大型的系統連接。電源引腳由主開關回路組成，其中包括高壓直流母線、開關節點和電源接地。數字引腳通過PWM柵極輸入控制LMG2652器件，為輔助電源提供低壓電源，并以數字輸出形式報告故障。

數據手冊：*附件：Texas Instruments LMG2652EVM-101子卡評估模塊數據手冊.pdf

通過使用TI的同步降壓/升壓主板（[LMG342X-BB-EVM]，可輕松演示TI LMG2652EVM-101子卡的性能。該子卡可輕松插入主板，并以開環配置連接所有電源和數字控制，從而實現全面的系統控制。此外，還提供了推薦的封裝設計，用于將子卡與定制系統相連，用于進一步測試。

特性

• 高側柵極驅動電平轉換器
• 智能開關自舉二極管功能QRR為0
• 集成無損電流檢測輸出測量
• 絕對最大額定電壓：650V
• 低側和高側逐周期過流保護和過熱保護，與輸出故障信號相連

應用

• 用于游戲、POE、顯示器電源和PD適配器的LLC或TPPFC
• ACF、AHB，用于PD適配器、服務器輔助電源
• 電機驅動逆變器，用于吹風機、真空吸塵器、伺服電機
• 逆變器或微型逆變器，用于太陽能和可再生能源
• 降壓或升壓轉換器

規范

• 僅需一個0V至5V PWM輸入，即可生成柵極驅動信號
• LMG2652EVM-101發生故障時，PWM禁用
• 僅需一個12V偏置電源
• 最大推薦工作電壓為480V，絕對最大工作電壓為520V

布局

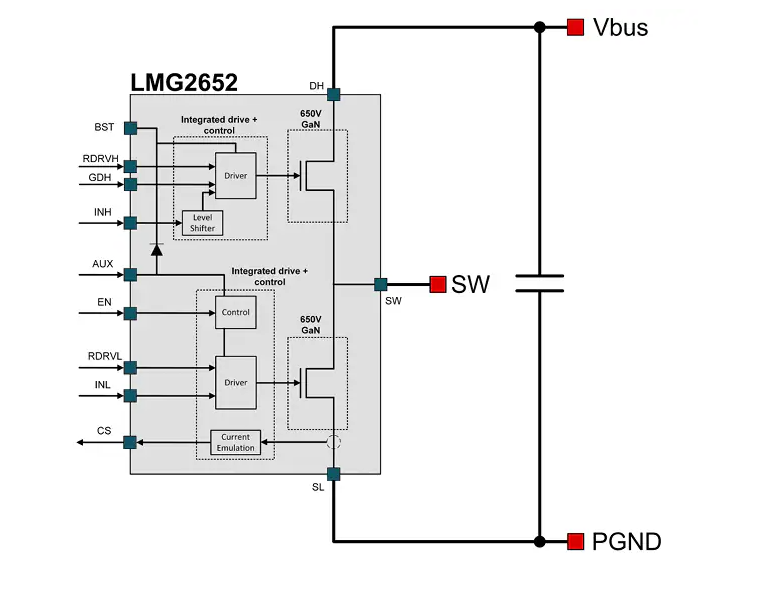

框圖
