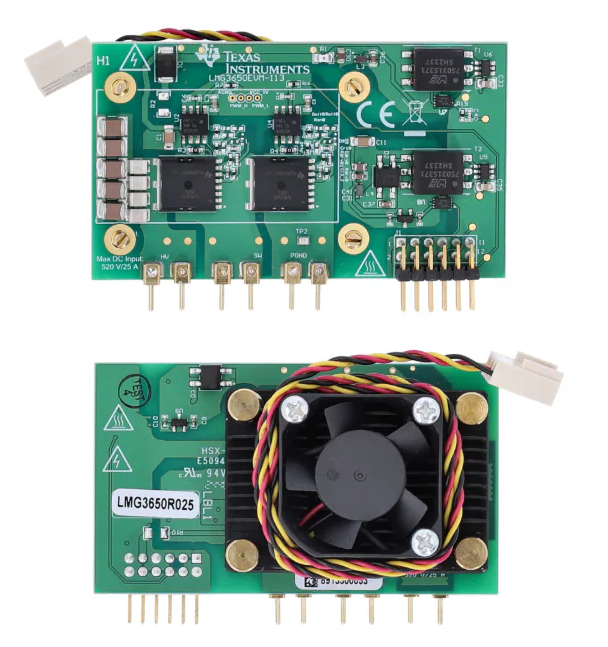

Texas Instruments LMG3650EVM子卡評估模塊支持兩個LMG3650R025 650V GaN FET，具有集成驅動器和保護功能，采用半橋配置，具有所有所需的偏置電路和邏輯/功率電平轉換。該器件提供基本的功率級和柵極驅動，設有完全封閉在電路板上的高頻電流環路，可最大限度地降低功率環路寄生電感。TI LMG3650EVM設計用于插座式外部連接，可輕松連接外部功率級，從而在各種應用中運行LMG3650R025。

數據手冊：*附件：Texas Instruments LMG3650EVM子卡評估模塊數據手冊.pdf

特性

• 兩個TI 650V GaN，采用TOLL封裝，采用半橋配置
• 用于高側故障信號的數字隔離器
• 隔離式偏置電源和自舉電源選項
• 隔離式柵極驅動器和用于布局兼容性的開路元件位置，用于評估集成式GaN TOLL和分立式GaN TOLL
• 散熱片，隨附風扇，用于測試期間散熱
• 過熱、過流和短路事件故障保護和報告
• 標準子卡引腳分配，兼容TI GaN主板
• 絕對最大額定電壓：650V

應用

• 商戶網絡和服務器PSU
• 商用電信用整流器
• 太陽能逆變器和工業電機驅動器
• 不間斷電源

規范

• 包含在LMG3650EVM子卡中
  • 兩個LMG3650R025 GaN IC
  • 兩個隔離式柵極驅動器，實現與分立式GaN in TOLL的布局兼容性和測試
  • 兩個數字隔離器，用于氮化鎵IC故障信號
  • 隔離式偏置電源和自舉電源
