何謂延遲

所謂Delay（延遲）不僅是指跡線間的時間差，也可以是由觸發點到上升沿或下降沿間的通道時間差。如圖一所示，圖片上方為參考波形，下方為對象波形。若我們將測量delay的參考點設置為波形的第N1個上升沿點，則圖中下半部分delay測量的參考點將被設置為波形的第N2個下降沿點，兩者間的波形差即能生動詮釋出“delay between channels”的含義。

圖1：兩通道間形成延遲的原理示意圖

如何設置延遲

同樣工程師們還能將這一校準思路進行發散，選擇借助橫河示波器DL950自動測量并獲取delay的功能優勢將相關測量之法如法炮制在多通道測量的場景中，一鍵獲取測試對象通道的波形與參考波形間的時間差。

接下來我們將為您介紹如何設置delay測量的相關條件。

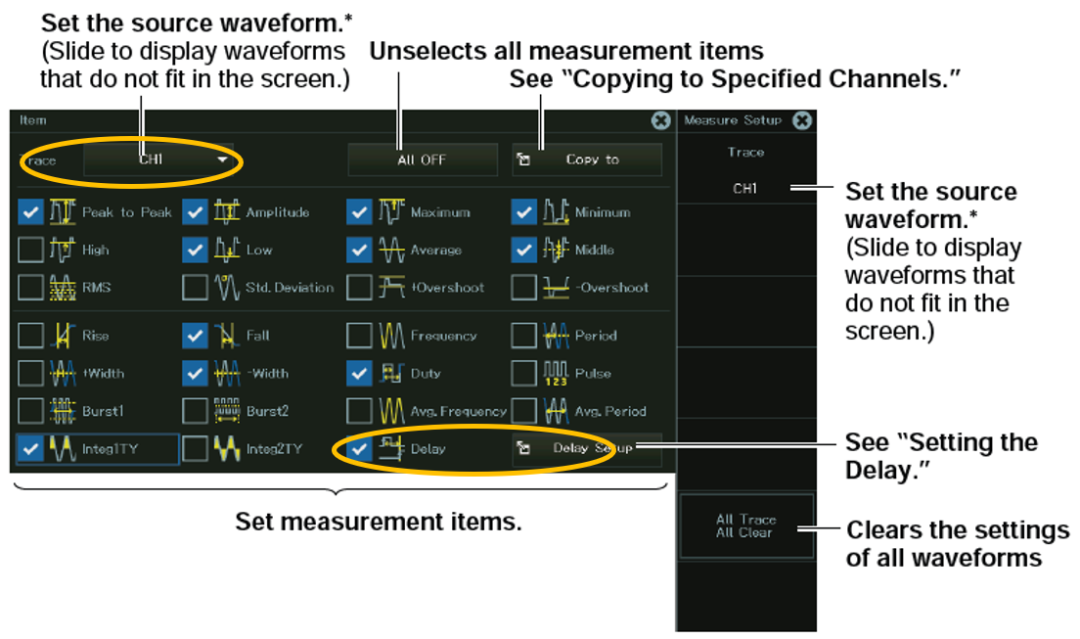

圖2：設置源波形界面示意圖

如圖2所示，用戶需首先在Measure Setup中選擇對象通道跡線并勾選delay，隨后即可在右邊的Delay Setup中參考圖3進行詳細設置，并在相關提示下告別復雜程序輕松獲取測量結果。

需要注意的是delay的測量單位通常是時間，但用戶也可以根據不同的測試項目進行相應調整。例如在測量功率時，我們就可以將delay的測量單位設定為角度以獲取電流與電壓間的相位角。

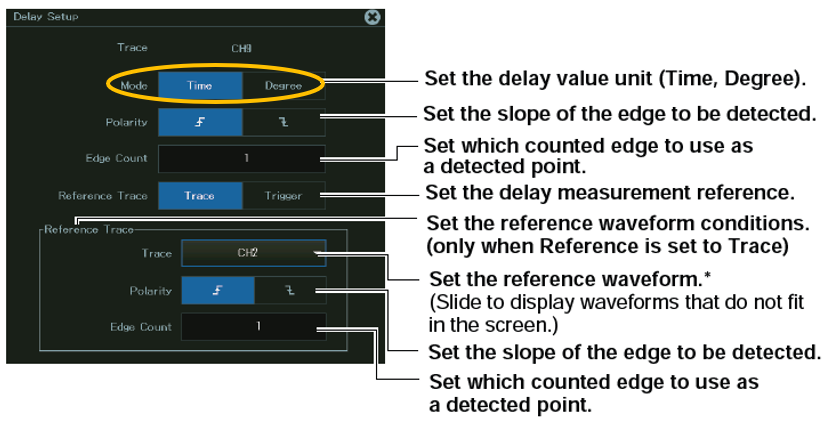

圖3：詳細設置界面參考圖

今天有關DL950示波記錄儀的介紹就先到這里，如果您對橫河設備的強大功能以及相關測試技巧感興趣的話可留言或直接與我們聯系，希望我們別出心裁的功能解讀能刷新您的測試體驗。
