TPS56121 器件是一款高效率和大電流同步降壓轉換器 設計為在 4.5 V 至 14 V 的電源下工作。該器件可以產生低的輸出電壓 在高達 15 A 的負載下為 0.6 V。集成 NexFET? 功率 MOSFET 占地面積小，易于使用。

該器件實現了具有電壓前饋補償的電壓模式控制，該補償 立即響應輸入電壓變化。
*附件：tps56121.pdf

TPS56121采用熱增強型 22 引腳 PQFN （DQP） PowerPAD 封裝。

該器件具有多種用戶可編程功能，具有設計靈活性， 包括軟啟動、過流保護 （OCP） 級別和環路補償。OCP 水平 由一個從 ILIM 引腳連接到電路接地的外部電阻器編程。在 初始上電序列，設備進入校準周期，測量 ILIM 引腳，并設置內部 OCP 電壓電平。在運行期間，編程的 OCP 電壓 將電平與低側 FET 導通時兩端的壓降進行比較，以確定 存在過流情況，然后進入關斷/重啟周期，直到故障 刪除。

特性

• 4.5V 至 14V 輸入電壓范圍
• 采用 Power Block 技術
• 高達 15A 的輸出電流
• 300 kHz、
  500 kHz 和 1 MHz 的固定頻率選項
• 高側和低側 MOSFET R DS（開） 傳感
• 可編程軟啟動
• 600mV 基準電壓，精度為 1%
• 帶前饋的電壓模式控制
• 支持預偏置輸出
• 熱關斷
• 22 引腳 5mm × 6mm PQFN PowerPAD? 封裝

參數

方框圖

1. 產品概述

?TPS56121? 是一款由德州儀器（Texas Instruments）生產的高性能、高電流同步降壓（Buck）轉換器，適用于4.5V至14V的寬輸入電壓范圍，能夠提供高達15A的輸出電流。該轉換器集成了Power Block技術和NexFET功率MOSFETs，采用電壓模式控制，具備多種可編程功能和保護功能。

2. 主要特點

• ?寬輸入電壓范圍?：4.5V至14V。
• ?高輸出電流?：最大可達15A。
• ?固定頻率選項?：提供300kHz、500kHz和1MHz的固定頻率選項。
• ?集成NexFET功率MOSFETs?：減小了解決方案的尺寸并簡化了設計。
• ?可編程軟啟動?：通過外部電容設置軟啟動時間。
• ? 過流保護（OCP） ?：可編程OCP級別，保護電路免受損壞。
• ?熱關斷?：防止因過熱而損壞。
• ?22引腳PQFN封裝?：具有增強的熱性能。

3. 功能描述

• ?電壓參考?：內部600mV帶隙基準，提供1%的精度，用于精確控制輸出電壓。
• ?使能功能?：通過EN/SS引腳控制轉換器的啟動和停止。當EN/SS引腳浮空時，轉換器自動啟動；當EN/SS引腳拉低時，轉換器進入關斷模式。
• ?軟啟動?：通過EN/SS引腳連接的外部電容實現軟啟動，防止啟動時的浪涌電流損壞電路。
• ? 過流保護（OCP） ?：通過ILIM引腳設置OCP級別，當輸出電流超過設定值時，轉換器進入保護模式并自動重啟。
• ?電源良好（PGD）輸出?：當輸出電壓穩定且處于正常范圍內時，PGD引腳輸出高電平；否則輸出低電平。
• ?熱關斷?：當結溫超過145°C時，轉換器自動關斷以防止過熱損壞。

4. 應用領域

• 點負載（POL）電源模塊。
• 高密度DC-DC轉換器，適用于電信和網絡應用。

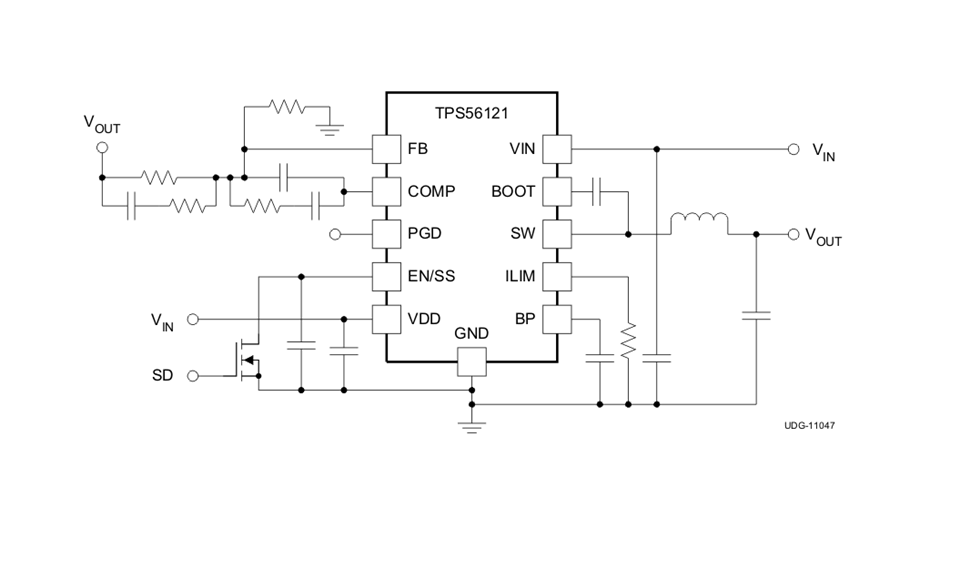

5. 典型應用

文檔提供了一個15A、12V轉1.0V的典型應用示例，詳細描述了設計要求和設計過程，包括電感、輸出電容、輸入電容等關鍵元件的選擇和計算。

6. 封裝與包裝信息

• ?封裝類型?：22引腳PQFN（PowerPAD）封裝。
• ?包裝選項?：提供多種包裝選項，包括不同數量的卷帶和托盤包裝。
