LM22678 開關穩壓器提供使用最少的外部元件實現高效高壓降壓穩壓器所需的所有功能。這款易于使用的穩壓器包含一個 42V N 溝道 MOSFET 開關，可提供高達 5A 的負載電流。具有出色的線路和負載調節以及高效率 （> 90%）。電壓模式控制提供了較短的最小導通時間，從而允許輸入和輸出電壓之間的最大比率。內部回路補償意味著用戶無需計算回路補償元件的繁瑣任務。提供固定 5V 輸出和可調輸出電壓選項。500 kHz 的開關頻率允許使用小型外部元件和良好的瞬態響應。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。在關斷模式下，穩壓器僅消耗 25 μA（典型值）。內置軟啟動（典型值為 500 μs）可節省外部元件。LM22678 器件還具有內置熱關斷和電流限制功能，以防止意外過載。
*附件：lm22678-q1.pdf

新產品 LM61460 提供更高的效率、更低的待機靜態電流和改進的 EMI 性能。請參閱設備比較表進行比較。使用 LM61460 開始 WEBENCH 設計

LM22678 器件是德州儀器 （TI） SIMPLE SWITCHER 系列的成員。SIMPLE SWITCHER 概念使用最少數量的外部元件和 TI WEBENCH 設計工具提供易于使用的完整設計。TI 的 WEBENCH 工具包括外部元件計算、電氣仿真、熱仿真和 Build-It 板等功能，可輕松進行設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 100mΩ N 溝道 MOSFET
• 輸出電壓選項：-ADJ（輸出低至 1.285 V）-5.0（輸出固定為 5 V）
• ±1.5% 反饋參考精度
• 開關頻率 500 kHz
• –40°C 至 125°C 工作結溫范圍
• Precision Enable 引腳
• 集成自舉二極管
• 集成軟啟動
• 完全支持 WEBENCH
• LM22678-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品（–40°C 至 +125°C 工作結溫）
• PFM（裸露焊盤）封裝

參數

方框圖

1. 產品概述

LM22678-Q1是一款42V、5A的SIMPLE SWITCHER?降壓（Buck）電壓調節器，專為需要高效、易于使用電源管理解決方案的工業分布式電源、測試測量設備、家用電器及通用寬輸入電壓范圍應用而設計。該器件集成了42V N-MOSFET開關，提供高達5A的負載電流，并具有高效率和出色的線路及負載調節能力。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至42V。
• ?高輸出電流?：最大5A。
• ?輸出電壓選項?：可調（-ADJ）或固定5V（-5.0）。
• ?高精度?：±1.5%反饋參考精度。
• ?高效能?：效率超過90%。
• ?內部補償?：無需外部補償元件。
• ?軟啟動?：內置軟啟動功能，減少啟動應力。
• ?熱保護與電流限制?：內置熱關斷和電流限制，保護器件免受過載損壞。
• ?AEC-Q100認證?：適用于汽車級應用，滿足-40°C至125°C的工作結溫范圍。

3. 功能描述

• ?電壓模式控制?：采用PWM架構，結合輸入電壓前饋，穩定環路增益，優化瞬態性能。
• ?精密使能輸入與UVLO?：使能引腳（EN）控制調節器啟動與關閉，同時內置欠壓鎖定（UVLO）功能，防止輸入電壓過低時啟動。
• ?自舉供電?：通過外部自舉電容為高端N-FET柵極驅動器供電。
• ?電流限制與熱保護?：在過載情況下限制電流，防止器件損壞；同時內置熱關斷功能，保護器件免受過熱損壞。

4. 應用領域

• 工業分布式電源
• 測試與測量設備
• 家用電器
• 通用寬輸入電壓應用

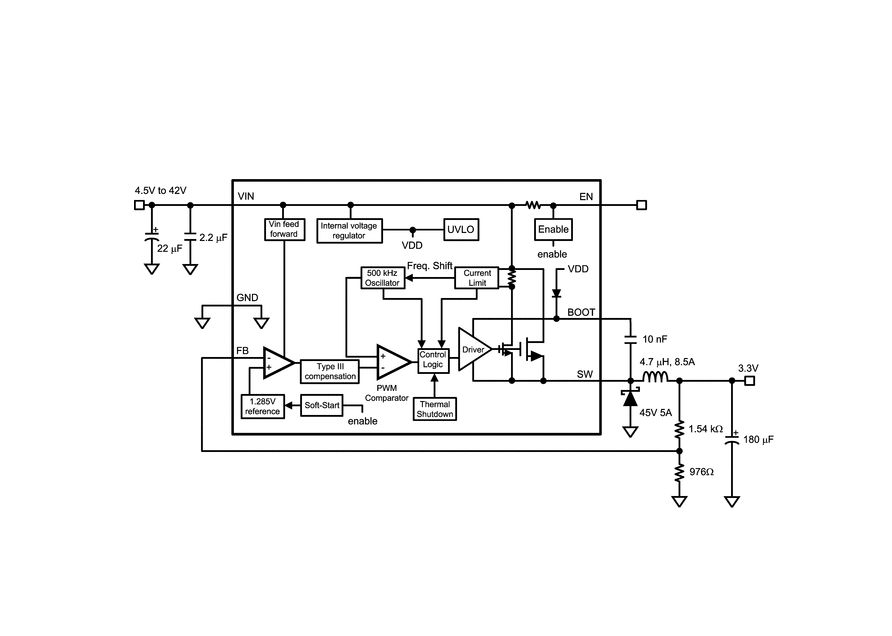

5. 典型應用電路

文檔提供了LM22678-Q1的典型應用電路圖，展示了如何將器件配置為降壓轉換器，并詳細說明了外部元件的選擇和設計步驟。

6. 布局與熱設計

• ?布局建議?：最小化AC電流環路，減少噪聲和干擾；合理放置旁路電容和輸入/輸出電容，提高電源穩定性。
• ?熱設計?：利用器件的裸露熱墊和多個過孔連接到PCB地層，提高熱傳導效率；選擇低ESR的電容和二極管，減少功耗和發熱。

7. 封裝與包裝

• ?封裝類型?：TO-263封裝，適用于高功率密度應用。
• ?包裝選項?：提供多種包裝選項，包括卷帶和托盤包裝，便于自動化生產和測試。

8. 文檔支持與設計工具

• 提供了相關的技術文檔、應用筆記和支持資源鏈接。
• 推薦使用TI的WEBENCH?設計工具進行電路設計和仿真，以簡化設計流程并提高設計效率。
