LM22678-Q1 具有精密啟用的 5A SIMPLE SWITCHER，降壓電壓穩壓器

數據： LM22678/-Q1 42V、5A SIMPLE SWITCHER? 特性降壓穩壓器數據表 (Rev. L)

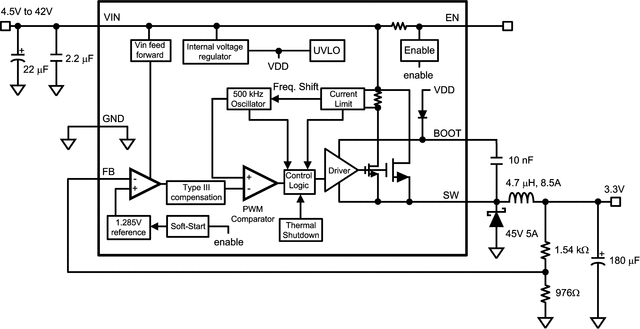

描述

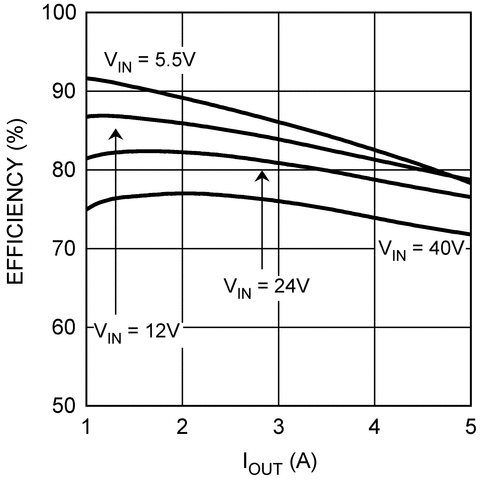

LM22678開關穩壓器可使用最少的外部組件來提供實現高效降壓穩壓器所需的全部功能。這款穩壓器易于使用，且集成有一個42V?通道MOSFET開關，可提供高達5A的負載電流并且特有出色的線路和負載調節以及高效率。（大于90％）的電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。內部環路補償意味著用戶無需承擔計算環路補償組件的枯風工作。這款穩壓器提供有5V固定輸出和可調輸出電壓兩種選項500kHz的開關頻率使得小型外部組件的使用成為可能并可實現良好的瞬態響應。精密使能輸入可簡化穩壓器控制和系統電源排序。在關斷模式下，穩壓器流耗只有25μA （典型值）。內置軟啟動功能（典型值500μs）節省了外部組件.LM22678器件還內置有熱關斷和限流功能，可防止器件發生意過載。

LM22678器件是德州儀器（TI）的成員SIMPLE SWITCHER系列產品。SIMPLE SWITCHER概念使用最少量的外部組件和德州儀器（TI）WEBENCH設計工具提供了一套易于使用的完整設計。為了簡化設計，TI的WEBENCH工具包含諸如外部元件計算，電氣模擬，散熱模擬以及內置電路板等特性。

特性

寬輸入電壓范圍：4.5V至42V
內部補償電壓模式控制
在使用低等效串聯電阻（ESR）陶瓷電容器時可保持穩定
100mΩN通道金屬氧化物半導體場效應應晶體管（MOSFET）
輸出電壓選項：
- ADJ（輸出電壓最低為1.285V）
-5.0（輸出電壓固定為5V）
±1.5％反饋基準精度
開關頻率為500kHz
精密使能引腳
集成引導加載二極管
集成軟啟動
完全WEBENCH啟用
LM22678-Q1是一款汽車級產品，
符合AEC-Q100 1級標準（運行結溫范圍為-40°C至+ 125°C ）
PFM（外露墊）封裝

應用

工業控制
電信和數據通信系統
嵌入式系統
轉換自標準24V，12V和5V輸入電源軌

所有商標均為他們各自的所有者。所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM22678-Q1	LM22671-Q1	LM22672-Q1	LM22673-Q1	LM22674-Q1	LM22676-Q1	LM22677-Q1	LM22678	LM22679-Q1	LM22680-Q1
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?
1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?	1.285 ? ?
37 ? ?	37 ? ?	37 ? ?	37 ? ?	37 ? ?	37 ? ?	37 ? ?	37 ? ?	37 ? ?	37 ? ?
5 ? ?	0.5 ? ?	1 ? ?	3 ? ?	0.5 ? ?	3 ? ?	5 ? ?	5 ? ?	5 ? ?	2 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
500 ? ?	200 ? ?	200 ? ?	500 ? ?	500 ? ?	500 ? ?	200 ? ?	500 ? ?	500 ? ?	200 ? ?
500 ? ?	1000 ? ?	1000 ? ?	500 ? ?	500 ? ?	500 ? ?	1000 ? ?	500 ? ?	500 ? ?	1000 ? ?
3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?	3.4 ? ?
Enable ? ?	Enable ? ?	Enable ? ?	Enable ? ?	Enable ? ?	Enable ? ?	Enable Frequency Synchronization ? ?	Enable ? ?	Adjustable Current Limit ? ?	Enable Frequency Synchronization ? ?
Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?
90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Automotive ? ?
TO-263 ? ?	SO PowerPAD ? ?	SO PowerPAD ? ?	SO PowerPAD TO-263 ? ?	SO PowerPAD ? ?	SO PowerPAD TO-263 ? ?	TO-263 ? ?	TO-263 ? ?	TO-263 ? ?	SO PowerPAD ? ?
