本案例是ModbusTCP主站PLC通過開疆智能研發的Devicenet主轉Profient網關連接CS系列的空氣流量計配置案例，具體步驟如下。

配置過程：

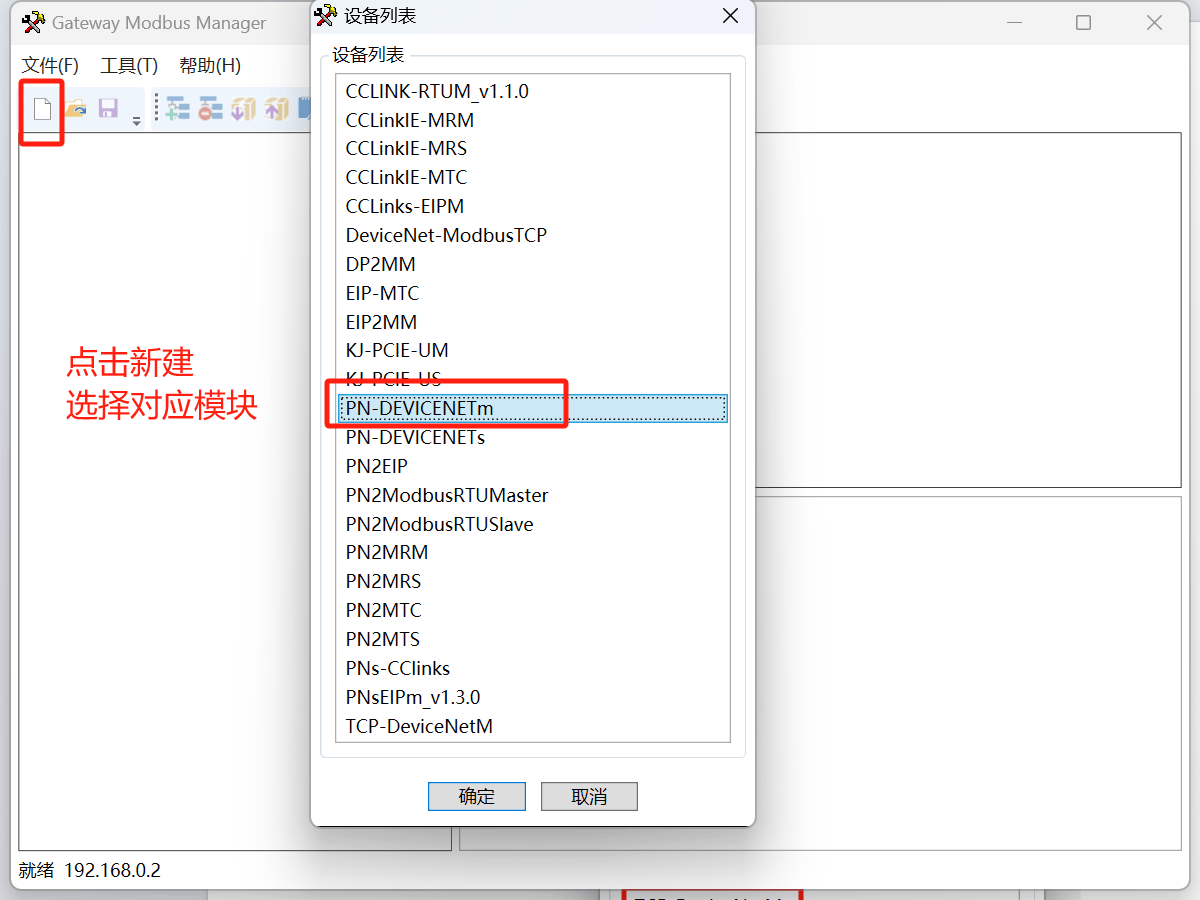

打開網關配置軟件“Gateway Configuration Studio”新建項目選擇PN-DevicenetM

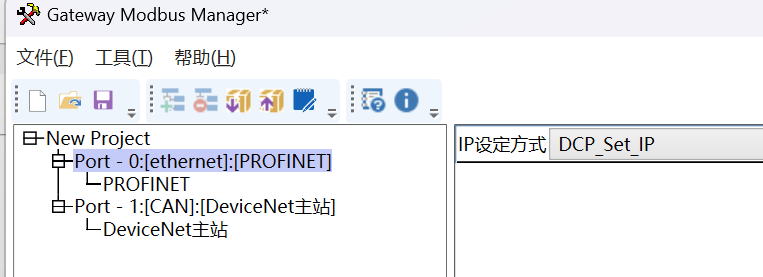

網關的設備名稱及IP地址由主站軟件進行分配

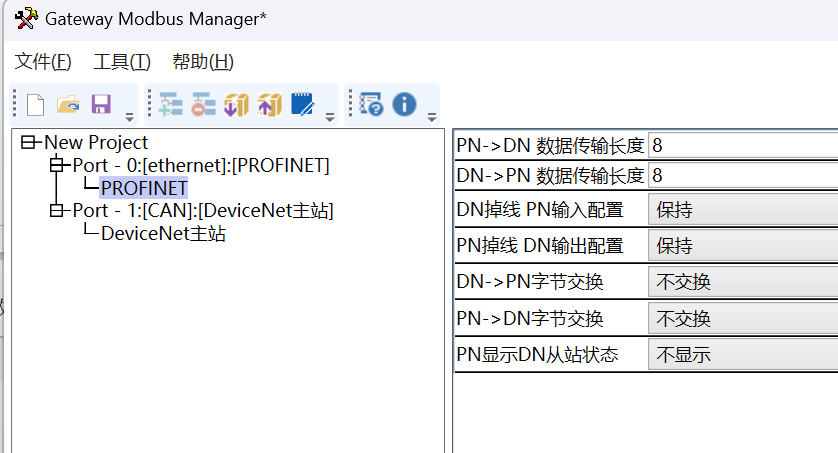

設置網關在Profinet一側的輸入輸出數據長度，以及掉線后數據處理方式。

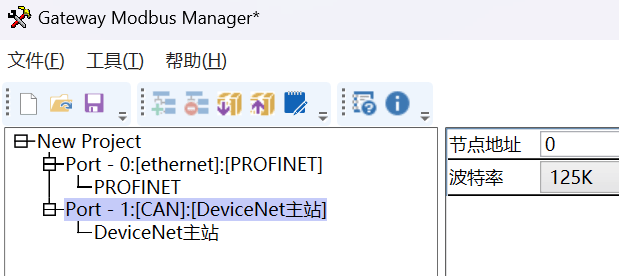

設置網關的Devicenet波特率，要與從站保持一致。

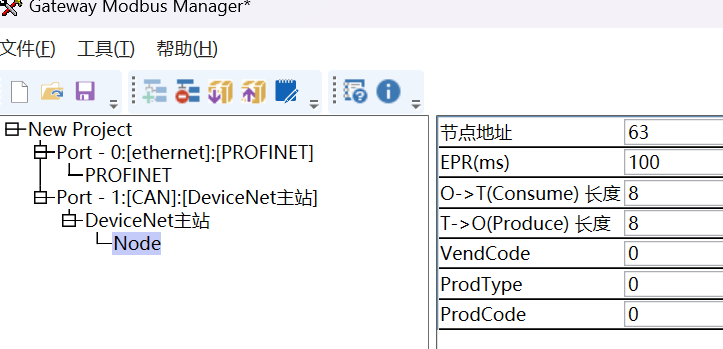

添加Node從站，打開從站EDS文件或者第三方軟件讀取devicenet參數，找到對應參數后填寫到右側表格之中。（一般可從官方網站或客服處找到）

流量計設置

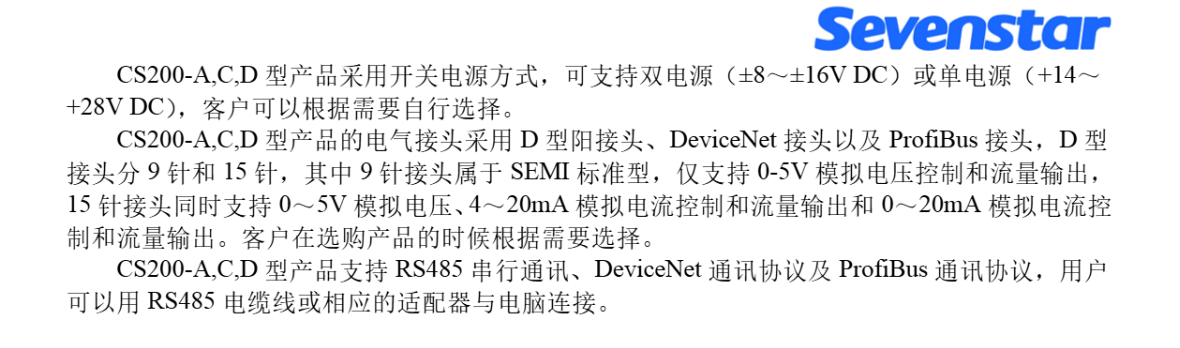

打開流量計手冊，對從站流量計進行配置，可通過專用接線與軟件設置內部參數

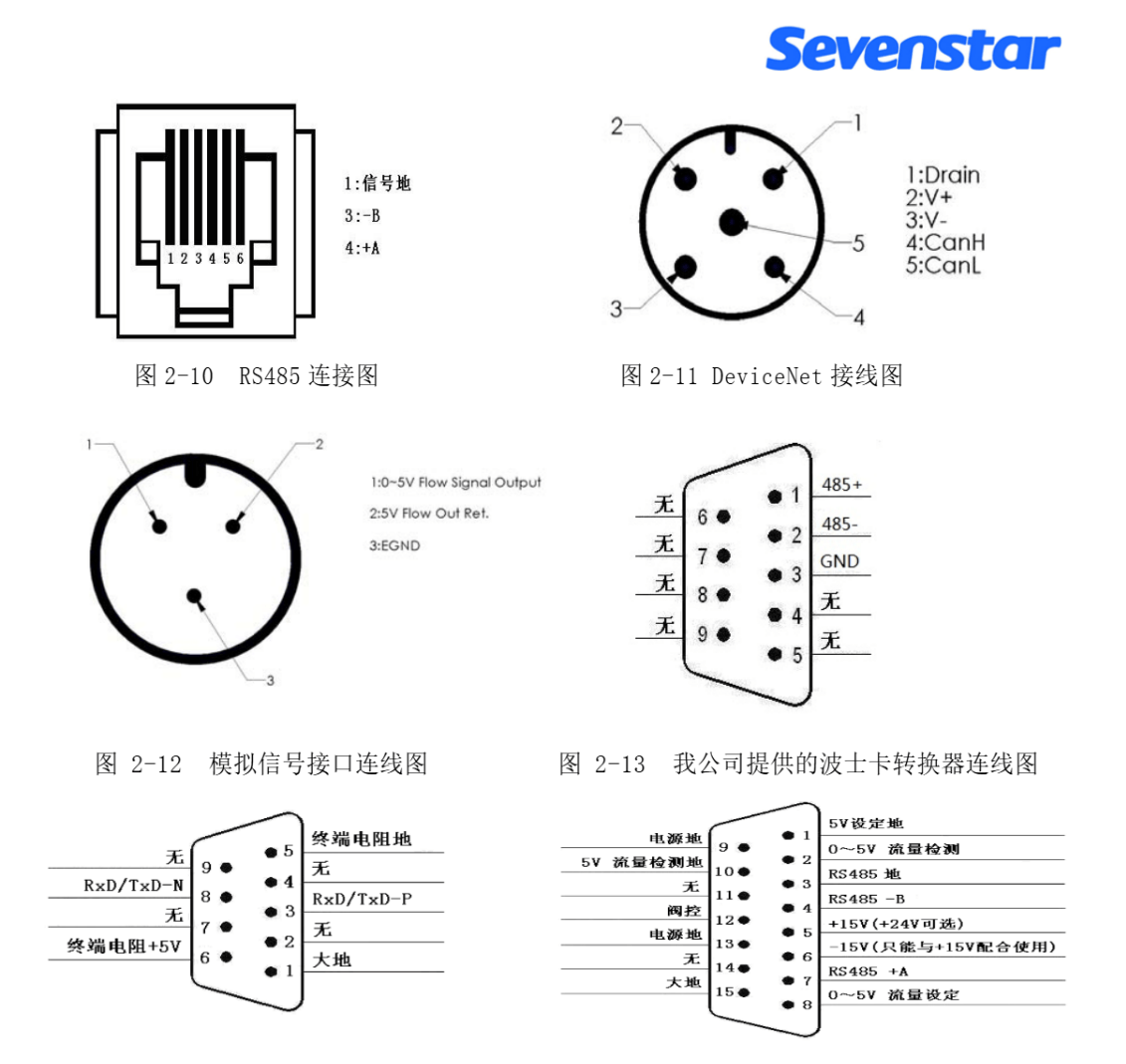

將從站與網關進行正確接線，按圖中定義嚴格檢查好引腳

到此流量計從站配置完成

Profinet配置

打開PLC組態軟件（博圖，STEP7）等

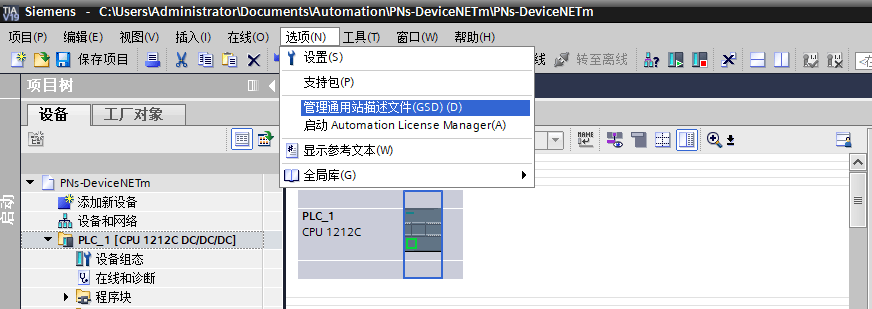

新建項目，添加網關GSD文件

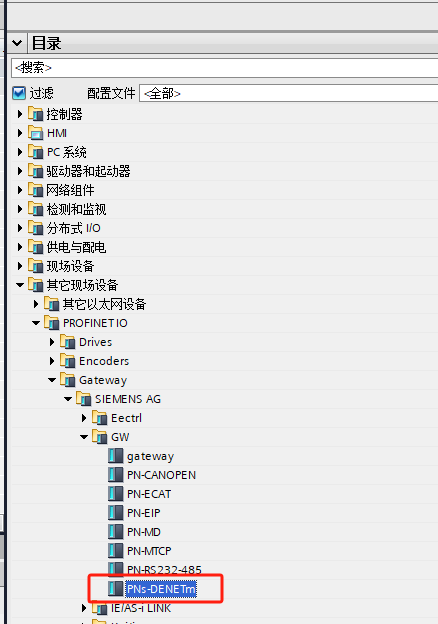

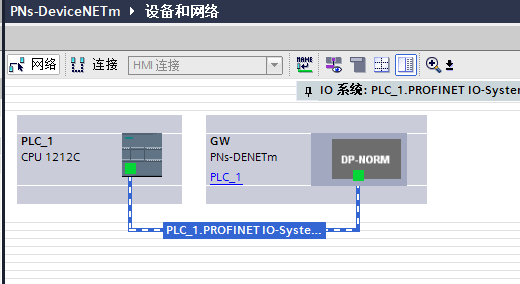

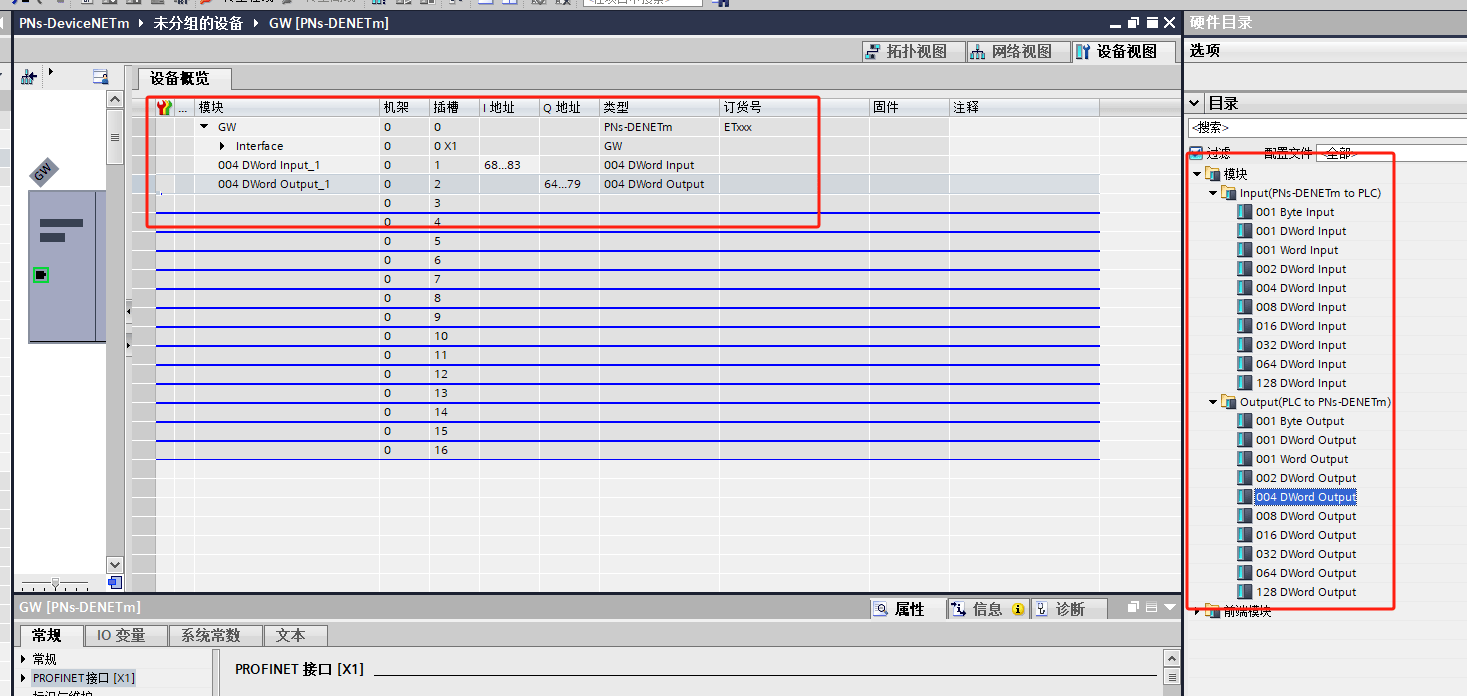

導入網關模塊進PLC組態

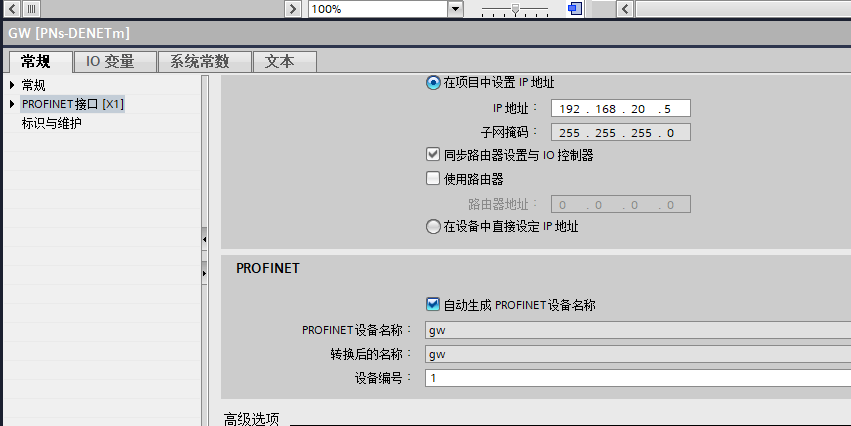

設置分配給網關的設備名稱以及IP地址

分配數據傳輸長度以及IQ地址

配置完成后將組態下載至PLC

最后將閥島參數配置好，如站地址及波特率等

配置完成后將所有設備連接并重新上電即可正常通訊。
