該案例客戶需求是將空氣流量計的數值傳輸?shù)?a href="http://m.xsypw.cn/tags/西門子/" target="_blank">西門子1200PLC當中，但是由于流量計采用的是DeviceNET協議，而西門子PLC采用的是Profinet協議，兩者之間無法直接進行通訊，故采用開疆智能研發的Profinet轉DeviceNET網關進行轉換。

一、Profinet配置

打開PLC組態軟件（博圖，STEP7）等

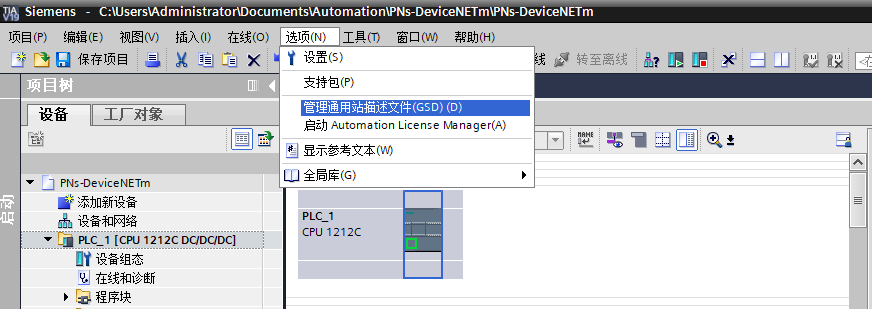

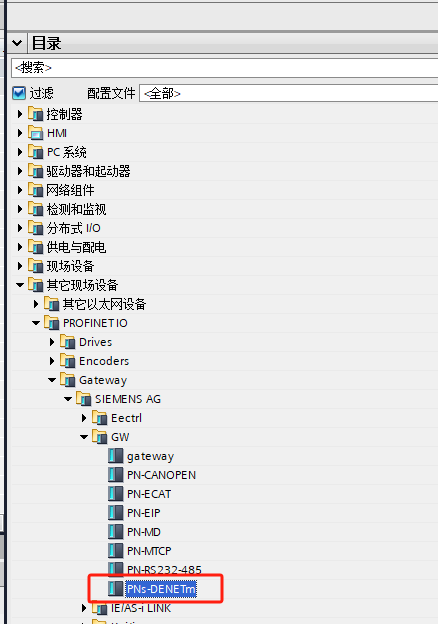

新建項目，添加網關GSD文件

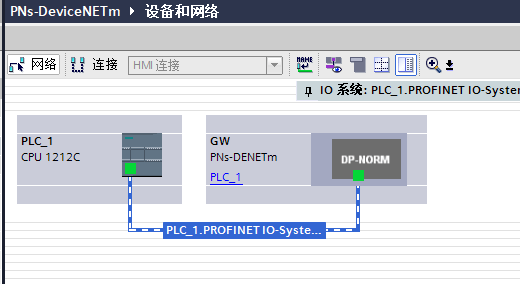

導入網關模塊進PLC組態

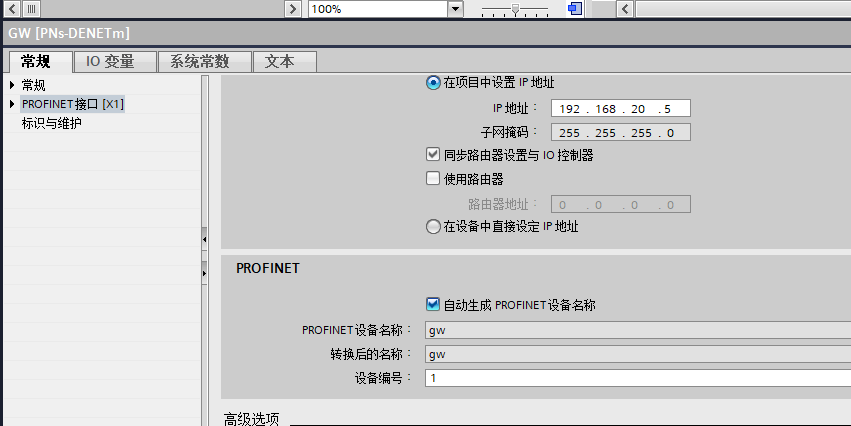

設置分配給網關的設備名稱以及IP地址

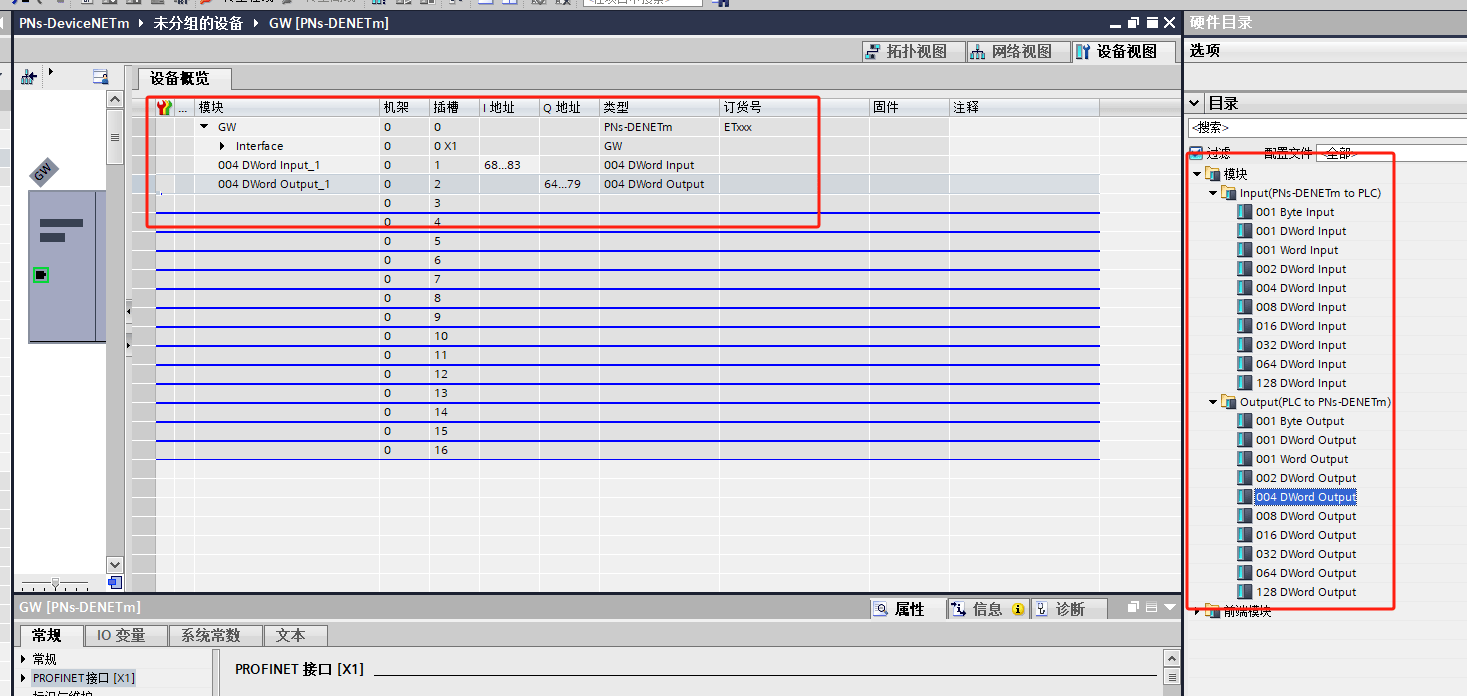

分配數據傳輸長度以及IQ地址

二、網關配置

首先打開網關配置軟件“Gateway Configuration Studio”

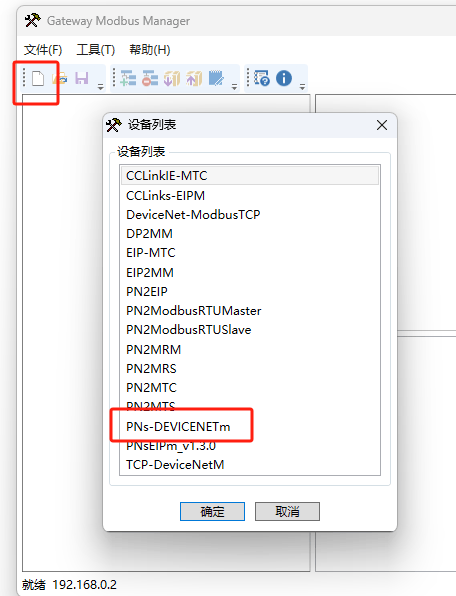

新建項目，選擇PNs-DEVICENETm

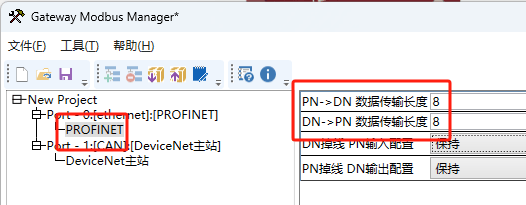

設置網關Profinet側的數據長度

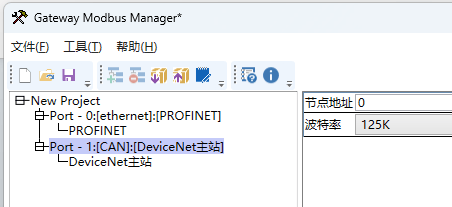

設置網關在DeviceNERT一側的節點地址以及波特率

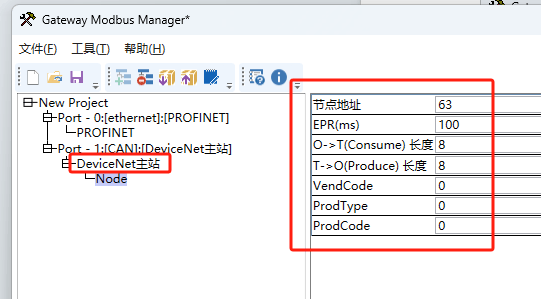

在DeviceNET處右鍵添加Node，填寫從站的節點參數

參數可從從站手冊，配置軟件以及第三軟件方讀取到

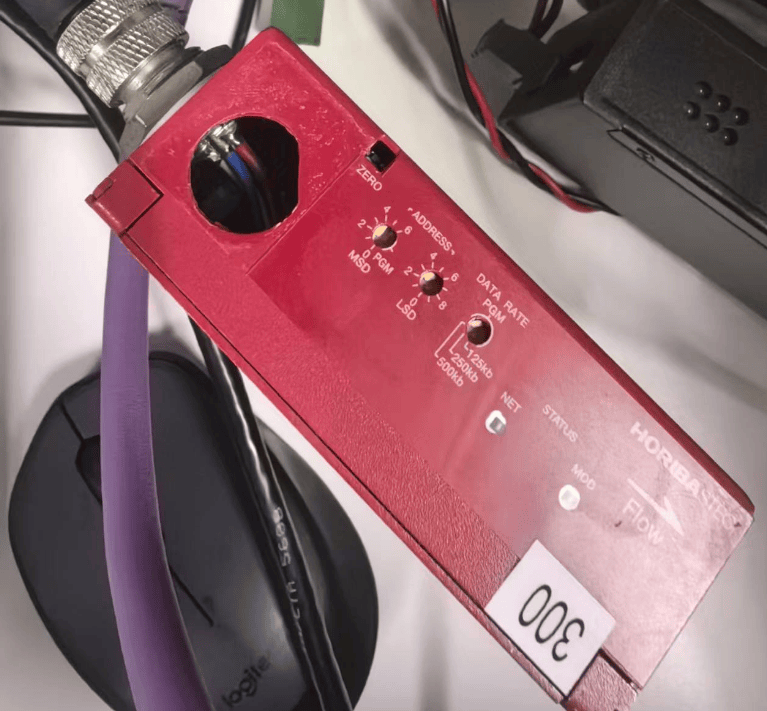

從圖中可知波特率為250k,站地址為1

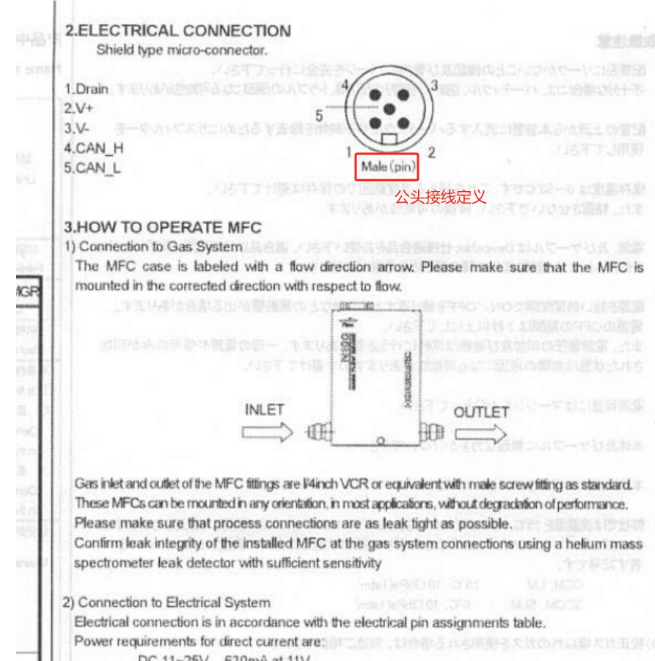

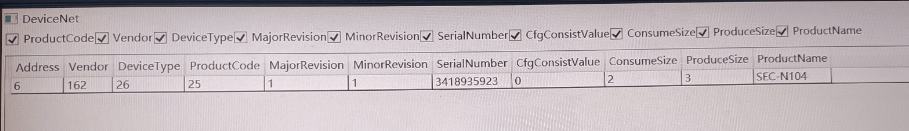

按接線定義將從站設備接到網關，打開第三方軟件讀取參數信息。

將參數確定后填寫到軟件中，可通過第三方軟件，或者eds文件中查找

確認無誤后將數據下載到網關。

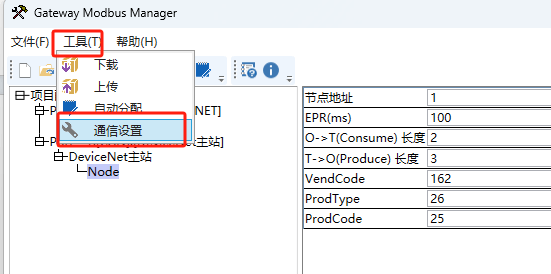

下載過程：首先點擊工具-通訊設置

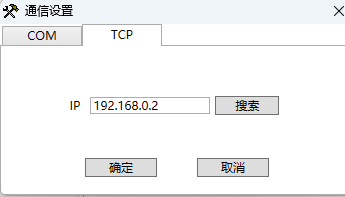

搜索從站IP地址

找到IP地址后雙擊該地址，點擊確定。

再先點擊工具-下載即可。

將組態下載到網關，并通過PLC將設備名稱以及IP地址分配給網關即可正常使用。
