TPS6226x 器件是經過優化的高效同步降壓直流/直流轉換器 適用于電池供電應用。它通過單節鋰離子電池提供高達 600mA 的輸出電流 非常適合為移動電話和其他便攜式應用供電。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池、兩節和三節堿性電池、3.3 V 和 5V 輸入電壓軌。
*附件：tps62262-q1.pdf

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。 在關斷模式下，電流消耗降至 1μA 以下。TPS6226x 允許使用小型電感器和電容器來實現小尺寸解決方案。

TPS6226x 采用非常小的 2×2mm 6 引腳 SON 封裝。

特性

• 適用于汽車應用
• 高效降壓轉換器
• 輸出電流高達 600 mA
• 寬 V在范圍為 2V 至 6V，適用于具有擴展電壓范圍的鋰離子電池
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 15μA（典型值）靜態電流
• 100% 占空比，實現最低壓差
• 軟啟動
• 輕負載時的電壓定位
• 采用小型 2×2×0.8 mm SON 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • PDA、掌上電腦
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • POL 應用程序

參數

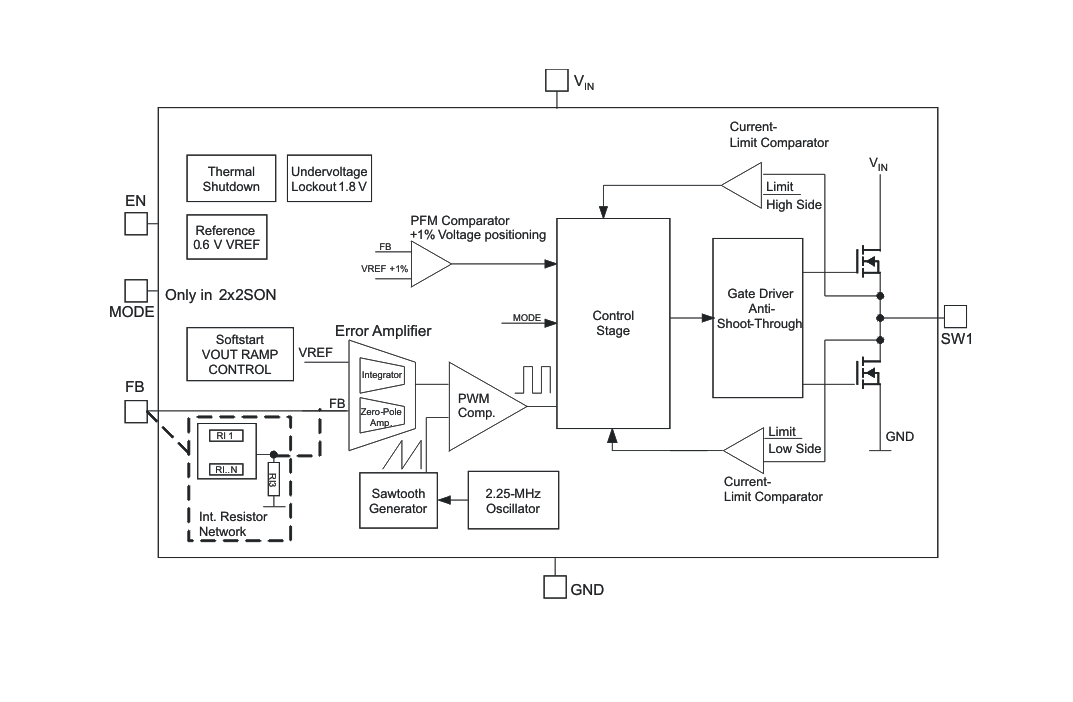

方框圖

1. 概述

TPS62262-Q1是一款高效率的同步降壓直流-直流轉換器，專為電池供電的應用而設計。該設備能夠提供高達600mA的輸出電流，適用于單個鋰離子電池，是移動電話和其他便攜式應用的理想選擇。

2. 主要特性

• ?高效率?：在整個負載電流范圍內保持高效率。
• ?寬輸入電壓范圍?：支持2V至6V的輸入電壓范圍，適用于擴展電壓范圍的鋰離子電池、兩節和三節堿性電池、3.3V和5V輸入電壓軌。
• ?固定頻率操作?：以2.25MHz的固定頻率運行，并在輕負載電流下進入省電模式以維持高效率。
• ?低靜態電流?：在省電模式下，靜態電流僅為15μA（典型值），在關閉模式下則降低至小于1μA。
• ?小封裝?：采用2x2mm的6引腳SON封裝，允許實現小于1mm的解決方案高度。
• ?輸出電壓調節?：輸出電壓可調，具有±1.5%的精度（在PWM模式下）。
• ?熱關斷和欠壓鎖定保護?：提供熱關斷和欠壓鎖定保護，以防止設備在異常條件下損壞。

3. 應用領域

• PDAs（個人數字助理）
• 口袋PC
• 低功耗DSP供電
• 便攜式媒體播放器
• POL（點負載）應用

4. 功能框圖

文件提供了TPS62262-Q1的功能框圖，顯示了主要組件和信號流，包括：

• 控制階段（包括誤差放大器、PWM比較器等）
• 門驅動
• 高側和低側MOSFET開關
• 軟啟動電路
• 熱關斷電路
• 欠壓鎖定電路

5. 電氣特性

文件詳細列出了TPS62262-Q1的電氣特性，包括：

• 輸入電壓范圍：2V至6V
• 輸出電流范圍：根據輸入電壓的不同，輸出電流可達300mA至600mA
• 靜態電流：在省電模式下為15μA（典型值），在關閉模式下小于1μA
• 效率：在不同負載和輸入電壓條件下的效率數據
• 輸出電壓調節：在PWM模式下為±1.5%
• 啟動時間：從激活使能引腳到輸出電壓達到標稱值的95%所需的時間為500μs

6. 封裝與尺寸

TPS62262-Q1提供多種封裝選項，包括WSON（DRV）和SOT-23-THIN（DDC）封裝。文件提供了詳細的封裝尺寸圖和引腳分配信息。

7. 應用信息

文件提供了關于如何設置輸出電壓、選擇電感器和輸出電容器以及布局考慮的應用信息。這些信息對于確保TPS62262-Q1在特定應用中的最佳性能至關重要。
