TPS6226x 器件是經過優化的高效同步降壓直流/直流轉換器 適用于電池供電應用。它通過單節鋰離子電池提供高達 600mA 的輸出電流 非常適合為移動電話和其他便攜式應用供電。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池、兩節和三節堿性電池、3.3 V 和 5V 輸入電壓軌。
*附件：tps62261-q1.pdf

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。 在關斷模式下，電流消耗降至 1μA 以下。TPS6226x 允許使用小型電感器和電容器來實現小尺寸解決方案。

TPS6226x 采用非常小的 2×2mm 6 引腳 SON 封裝。

特性

• 適用于汽車應用
• 高效降壓轉換器
• 輸出電流高達 600 mA
• 寬 V在范圍為 2V 至 6V，適用于具有擴展電壓范圍的鋰離子電池
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 15μA（典型值）靜態電流
• 100% 占空比，實現最低壓差
• 軟啟動
• 輕負載時的電壓定位
• 采用小型 2×2×0.8 mm SON 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • PDA、掌上電腦
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • POL 應用程序

參數

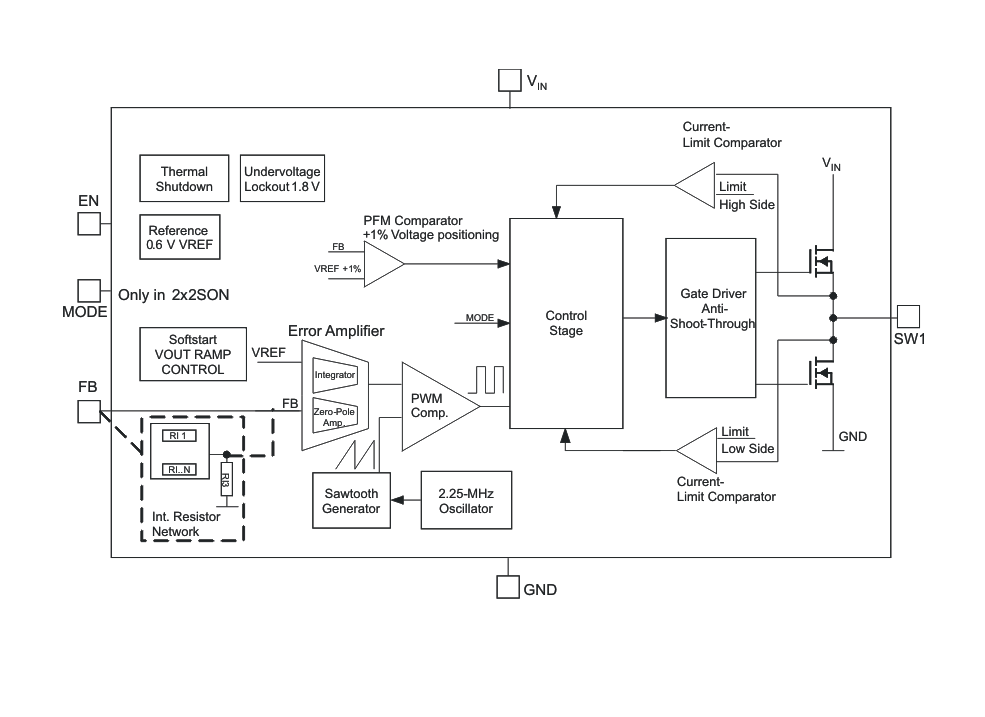

方框圖

1. 概述

• ?設備名稱?：TPS62261-Q1
• ?類型?：高效率同步降壓DC-DC轉換器
• ?應用?：專為電池供電的應用設計，如PDA、口袋PC、便攜式媒體播放器和POL應用
• ?特點?：
  • 高效率
  • 輸出電流高達600mA
  • 2.25MHz固定頻率操作
  • 省電模式
  • 小型2x2x0.8mm SON封裝

2. 主要特性

• ?輸入電壓范圍?：2V至6V
• ?輸出電壓?：可調或固定（如1.2V、1.8V、2.5V）
• ?轉換效率?：高達95%
• ?靜態電流?：15μA（典型值）
• ?熱關斷保護?
• ?軟啟動功能?
• ?電壓定位?：輕載時輸出電壓定位在標稱值以上1%，以減少負載瞬變時的電壓下沖

3. 功能描述

• ?操作模式?：
  • ?PWM模式?：中等至重載電流下工作，固定頻率2.25MHz
  • ?PFM模式?：輕載電流下自動進入省電模式，降低開關頻率以減少功耗
• ?模式選擇?：通過MODE引腳選擇固定頻率PWM模式或省電模式
• ?動態電壓定位?：在PFM模式下，通過提高輸出電壓定位來減少負載瞬變時的電壓波動
• ?熱關斷?：結溫超過140°C時自動關斷以保護芯片

4. 引腳功能

• ?VIN?：輸入電壓引腳
• ?GND?：接地引腳
• ?EN?：使能引腳，高電平有效
• ?FB?：反饋引腳，用于輸出電壓調節
• ?SW?：開關引腳，連接至外部電感器
• ?MODE?：模式選擇引腳，用于選擇PWM模式或省電模式

5. 應用信息

• ?輸出電壓設置?：通過外部電阻分壓器設置可調輸出電壓
• ?輸出濾波設計?：推薦使用1.5μH至4.7μH的電感器和4.7μF至22μF的陶瓷電容器
• ?布局考慮?：輸入電容器應靠近VIN和GND引腳，電感器和輸出電容器應靠近SW引腳

6. 封裝與訂購信息

• ?封裝類型?：2x2mm 6引腳SON封裝
• ?訂購選項?：提供不同溫度和電壓規格的選項

7. 其他信息

• ?ESD保護?：推薦在存儲和處理期間采取適當的ESD預防措施
• ?安全警告?：設備在使用前應進行適當的驗證和測試

這份文件詳細描述了TPS62261-Q1的技術規格、功能特性、應用指南以及封裝和訂購信息，為使用該設備的工程師提供了全面的參考。
