ME6839是一款低壓差線性穩壓器，具有24V高輸入電壓、300mA負載電流、2.5uA低靜態電流，高PSRR等特點，是電池供電設備的理想選擇。內部集成過流保護和熱關斷電路，并且在高輸入電壓時具有較低的限流值。ME6839可提供多種固定輸出電壓版本，采用SOT23-5封裝，與1μF輸入和1μF輸出陶瓷電容搭配，更能節省空間。

應用場合

便攜式電池供電設備

超低功耗微控制器

筆記本電腦、數字電視、電話和家庭局域網系統

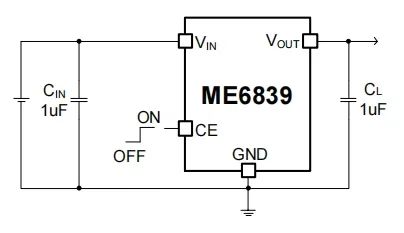

典型應用圖

產品特點

寬輸入電壓：2.8V~24V

低靜態功耗：2.5uA（TYP.）

輸出電壓范圍：1.2V ~ 5V

最大輸出電流：300mA（VIN=VOUT + 1.5V）

高輸出精度：±1％

壓差電壓：310mV@IOUT=100mA（VOUT=3.3V）

PSRR：85dB@100Hz，80dB@1kHz，64dB@10kHz

（VOUT=3.3V，IOUT=10mA）

內置限流保護和溫度保護

典型特點

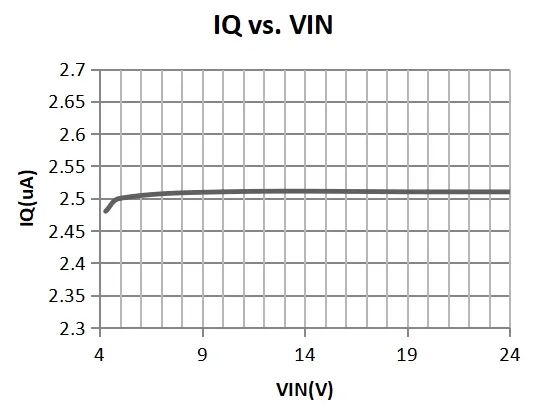

低靜態電流

LDO的靜態電流在全輸入電壓范圍內維持在2.5uA左右

高PSRR

ME6839的電源抑制比（PSRR, Power Supply Rejection Ratio）在10kHz頻率內均具有較高PSRR。

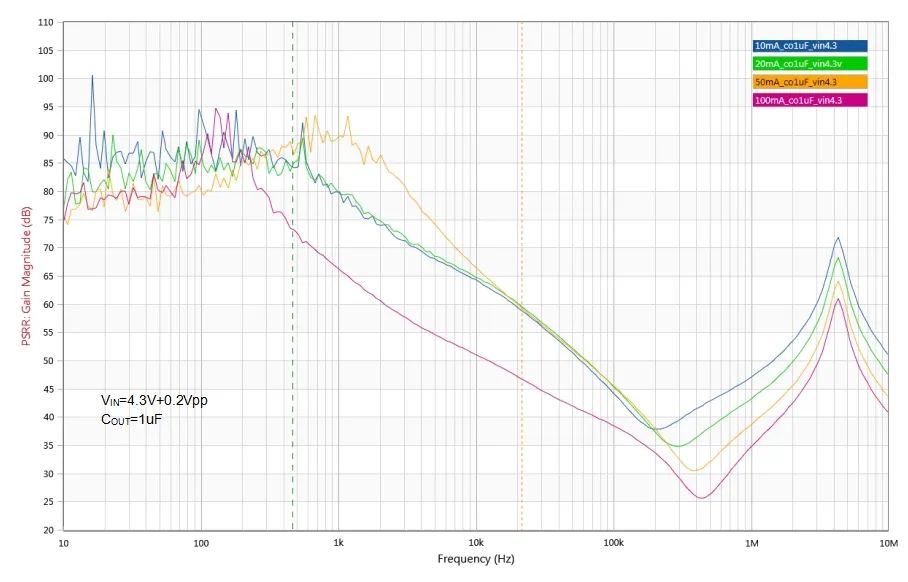

下圖是VOUT=3.3V下紋波抑制比
