LM5008A DC/DC 轉換器是 LM5008 COT 降壓開關穩壓器的功能變體。LM5008A的功能差異是：最小輸入工作電壓為 6 V，導通時間公式略有不同，并且取消了對最小負載電流的要求。

LM5008A 350mA 降壓開關穩壓器具有實現低成本、高效率降壓穩壓器所需的所有功能。這款高壓轉換器具有集成的 100V N 溝道降壓開關，可在 6V 至 95V 的輸入電壓范圍內工作。該器件易于實現，采用 8 引腳 VSSOP 和熱增強型 8 引腳 WSON 封裝。該轉換器采用 PWM 控制方案，導通時間與 V 成反比 在 .此功能允許工作頻率保持相對恒定。該控制方案不需要環路補償。智能電流限制通過強制關斷時間實現，該時間與 V 成反比 外 .該方案可確保短路控制，同時提供最小的折返。其他功能包括：熱關斷、V抄送欠壓鎖定、柵極驅動欠壓鎖定、最大占空比限制器和預充電開關。

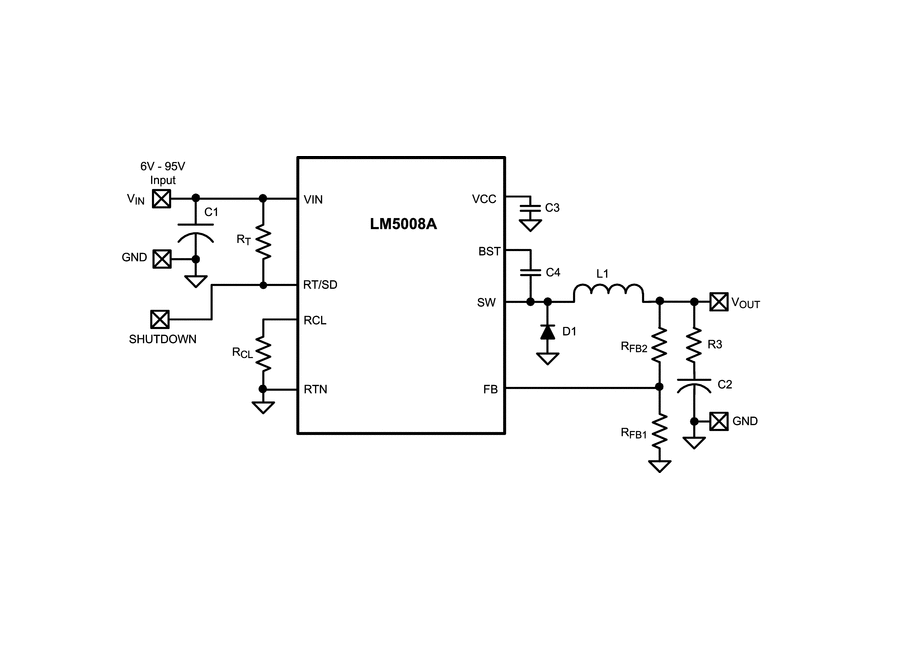

*附件：lm5008a.pdf

特性

• 工作輸入電壓范圍：6 V 至 95 V
• 集成 100V N 溝道降壓開關
• 內部啟動調節器
• 無需環路補償
• 超快瞬態響應
• 導通時間與輸入電壓成反比
• 工作頻率在線路電壓和負載電流變化時保持恒定
• 可調輸出電壓：2.5 V
• 高效運行
• 精密內部基準
• 低偏置電流
• 智能限流
• 熱關斷
• 8 引腳 VSSOP 和 8 引腳 WSON 封裝

參數

方框圖

一、產品概述

LM5008A是一款高性能、高效率的降壓（Buck）DC/DC轉換器，專為高電壓應用設計。該設備集成了100V N通道Buck開關，支持6V至95V的寬輸入電壓范圍，并提供高達350mA的輸出電流。

二、主要特性

• ?寬輸入電壓范圍?：6V至95V。
• ?高集成度?：集成100V N通道Buck開關，減少外部組件數量。
• ?高效率?：采用PWM控制方案，無需環路補償，實現高轉換效率。
• ?快速瞬態響應?：智能電流限制和快速瞬態響應，適用于高動態負載應用。
• ?可調輸出電壓?：通過外部電阻分壓器調整輸出電壓，范圍靈活。
• ?多種保護功能?：包括熱關斷、VCC欠壓鎖定、柵極驅動欠壓鎖定等。
• ?小尺寸封裝?：提供8引腳VSSOP和8引腳WSON封裝選項，節省空間。

三、應用領域

• 非隔離電信降壓調節器
• 二級高壓后調節器
• 48V汽車系統

四、電氣特性

• ?工作頻率?：相對恒定的操作頻率，與輸入電壓和負載電流無關。
• ?內部參考?：精密內部參考電壓，確保輸出電壓穩定。
• ?低偏置電流?：降低靜態功耗，提高整體效率。
• ?智能電流限制?：強制關斷時間與輸出電壓成反比，實現短路控制和最小折返。

五、功能描述

• ?控制電路?：采用恒定導通時間（COT）控制方案，導通時間隨輸入電壓變化而逆變。
• ? 啟動調節器（VCC） ?：集成高壓偏置調節器，支持直接連接至高達95V的輸入電壓。
• ?調節比較器?：將反饋電壓與內部2.5V參考電壓進行比較，實現電壓調節。
• ?過壓比較器?：監測反饋電壓，防止輸出電壓過高。
• ?導通時間生成器和關斷?：通過外部電阻設置導通時間，支持遠程關斷功能。
• ?電流限制?：智能電流限制OFF計時器，防止過流損壞。

六、封裝與尺寸

• ?封裝類型?：8引腳VSSOP和8引腳WSON。
• ?尺寸?：VSSOP封裝為3.00mm×3.00mm，WSON封裝為4.00mm×4.00mm。

七、設計指南

• ?組件選擇?：提供詳細的外部組件選擇指南，包括電感、電容和電阻等。
• ?低輸出紋波配置?：介紹如何通過添加額外組件來降低輸出紋波。
• ?布局建議?：強調關鍵組件的布局和接地處理，以確保最佳性能。

八、文檔支持

• 提供WEBENCH Power Designer鏈接，幫助用戶快速設計和定制電源解決方案。
• 提供相關的技術文檔和應用筆記，支持用戶的設計工作。
