實時信號處理卡設計資料：745-PMC-79674通道AO 高精度輸出卡

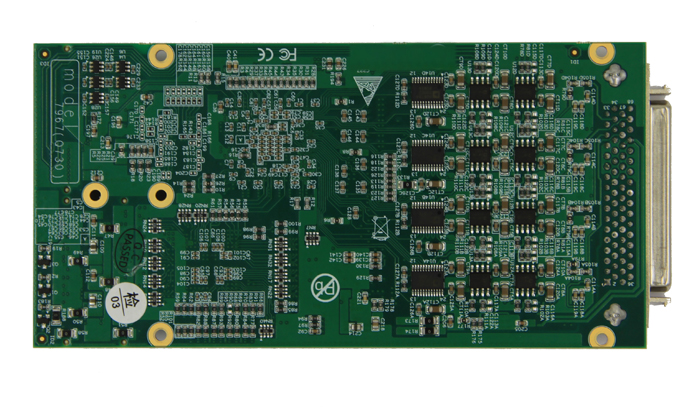

PMC-79674通道AO 高精度輸出卡

一、產品概述
PMC-7967是基于32位PCI架構的高性能數據采集卡，該產品高性能、高可靠性、高性價比，可廣泛應用于實時信號處理、信號分析、醫療設備、過程控制等項目。

二、產品特性
PMC-7967高性能數據采集卡的產品特性。
●32-bitPCI總線
●4通道模擬量輸出；
●100KS/s輸出頻率；
●16位模擬量輸出分辨率；
●任意波形發生功能；
●每通道16KFIFO存儲器；
●±5V、±10V、±10.8V模擬量輸出量；
●AO數據傳輸模式:驅動自動數據更新、DMA；
●提供3種AO觸發源：軟件觸發、外部數字量觸發、系統同步觸發；
●提供2種AO觸發模式:后觸發、延時觸、持續觸發、窗觸發；
●AO內部自動校準；
●8路數字量輸入
●8路數字量輸出
三、產品應用
●瞬變信號測量
●電纜測試
●汽車測試
●實驗室測量-2-
●醫療設備
●過程控制
四、產品詳細指標
模擬量輸出(AO)
●四路模擬量輸出
●AO轉換芯片:
AD5754R或相似芯片
●產品調教轉換頻率:
PMC-7967：100KS/s單通道

高輸出頻率
●分辨率：16bits
●AO緩存大小：
每通道16KFIFO存儲器
●各通道均可實現任意波形發生功能
●AO程控量程：
雙極性：±5V、±10V；±10.8
單極性：0~5V、0~10V；
●AO數據傳輸模式：
驅動自動數據更新，驅動內部自動選擇方式，無需客戶選擇
DMA,withscatter/gather
●提供3種AO觸發源
軟件觸發、外部數字量觸發、系統同步觸發
●提供4種AO觸發模式：
后觸發、延時觸發、持續觸發、窗觸發
●建立時間：10uS;
●壓擺速率：3.5V/μS
●輸出耦合：直流耦合-3-
●保護：對地短路
●上電狀態：0V
●輸出阻抗：典型值50?
●輸出驅動電流：最大±35mA.
●穩定性：Anypassiveload,upto1500pF
●Gain-BandwidthProduct
通用數字IO
●8路數字量輸入
●8路數字量輸出
●電氣標準：TTL/CMOS
●輸入電壓：
低電平：VIL=0.8Vmax;IIL=0.2mAmax.
高電平：VIH=2.7Vmin;IIH=0.02mAmin
●輸出電壓：
低電平：VOL=0.5Vmax;IOL=8mAmax
高電平：VOH=2.7Vmin;IOH=0.4mAmin
數字量觸發（D.Trig）
●專用外部數字量觸發通道（DTR）
●電氣標準:TTL/CMOS
●觸發方向:上升沿或下降沿
●脈沖寬度：最小值10ns
設備同步接口
●自定義總線接口
板間同步觸發信道
板間時鐘信道
系統穩定時間
●建議預熱時間：15分鐘
●板載基準:-5-
基準電壓：5.000V
溫漂系數：±2ppm/°C
長期穩定性：6ppm/1000小時
四、物理特征
●產品尺寸:
PMC-7967：160mm*100mm
●信號連接器:68-pinSCSI插頭
●產品功耗(典型值)
PMC-7967：+5VDC1.7A
工作環境
●溫度范圍:0to55°C
相對濕度:10%to90%無凝結
存儲環境
溫度范圍:-20to80°C
相對濕度:5%to95%無凝結
五、軟件支持
提供了通用的軟件驅動包，用戶可以在多種基于windows的應-6-用軟件下建立工程，通過我們提供的驅動程序（DLL）控制相應的硬件設備。用戶可以通過我們免費提供的演示程序，了解產品的驅動函數接口和軟件控制方法。
所有的軟件內容均收錄在國控精儀提供的光盤當中。所提供的各種語言演示程序包含了工程級源代碼，客戶可以將相應的控制產品的程序段融合在不同的應用工程當中，客戶可輕松完成熟悉產品的過程。
