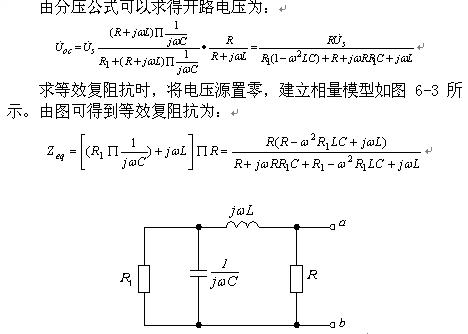

圖5-2  電路的相量模型

四、實驗步驟

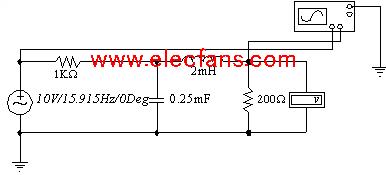

圖5-4  開路電壓測試電路

1.  建立圖5-4所示的測試開路電壓的實驗電路。
2.  激活電路進行測試。根據電壓表的讀數，記錄開路電壓
的有效值 ，并根據示波器的讀數，以 作參考，測定開路電壓的相位角 ，從而確定開路電壓相量。
3.  根據圖5-4所給出的電路參數，理論計算開路電壓 。
4.  建立圖5-5所示的測試等效復阻抗的實驗電路。

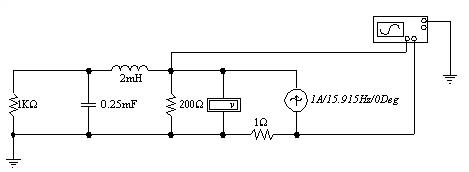

圖5-5  等效復阻抗的測試電路

5.  為測到等效復阻抗，將電壓源置零，并在端口處外加一交流電流源，電流源的頻率與電壓源的頻率相同。激活電路進行測試。由電流源可知二端網絡電流的有效值，根據電壓表的讀數，記錄二端網絡端口電壓的有效值，并計算二端網絡的阻抗 ；根據示波器的讀數，測定阻抗角 ，阻抗角即為二端網絡電壓波形與 電阻兩端電壓的反相波形的相位差。
6.  根據圖5-4所給出的電路參數，理論計算二端網絡的等
效復阻抗 。
    7.  根據理論的計算值，畫出該二端網絡的戴維寧等效電路。
五、思考題
由實驗得到的等效電路與理論計算的結果比較，情況如何？
六、實驗報告要求
1.  完成實驗步驟四中所有數據的記錄和計算工作。
3. 回答思考題五中的問題。
