      TS5A23157 雙路 10Ω SPDT 模擬開關

      數據：

      描述

      TS5A23157器件是雙單刀雙擲（SPDT）模擬開關，設計工作電壓為1.65 V至5.5 V.該器件可同時處理數字和模擬信號。高達5.5 V（峰值）的信號可以向任一方向傳輸。

      特性

      • 低導通電阻（10Ω）
      • 控制輸入為5 V容差
      • 指定先開后合開關
      • 低電荷注入
      • 出色的導通電阻匹配
      • 低總諧波失真
      • 1.8- V至5.5V單電源供電
      • 閂鎖性能超過100 mA每JESD 78，Class II
      • 每個JESD 22測試的ESD性能
        • 2000-V人體模型
          （A114-B，II類）
        • 1000V充電設備模型（C101）

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      TS5A23157 TS3A5018 TS3DS26227 TS5A23157-Q1
      2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ?
      2 ? ? 4 ? ? 2 ? ? 2 ? ?
      Single ? ? Single ? ? Single ? ? Single ? ?
      N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      1.65 ? ? 1.65 ? ? 2.3 ? ? 1.65 ? ?
      5.5 ? ? 3.6 ? ? 3.6 ? ? 5.5 ? ?
      10 ? ? 5.5 ? ? 3.5 ? ? 15 ? ?
      220 ? ? 300 ? ? 800 ? ? 220 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 105
      -40 to 125 ? ?

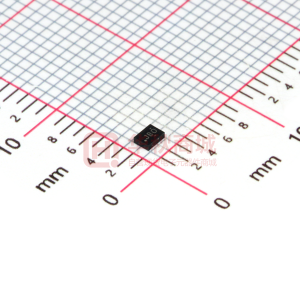

      10UQFN: 3 mm2: 2 x 1.5(UQFN)

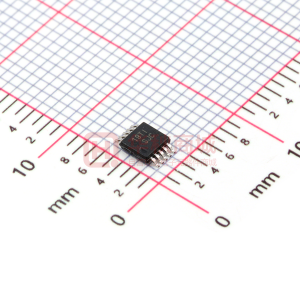

      10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16SSOP: 29 mm2: 6 x 4.9(SSOP)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP)
      16TVSOP: 23 mm2: 6.4 x 3.6(TVSOP)
      16UQFN: 5 mm2: 1.8 x 2.6(UQFN)
      16VQFN: 14 mm2: 3.5 x 4(VQFN) ? ?      		 See datasheet (DSBGA) ? ? 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
      UQFN
      VSSOP ? ?      		 SOIC
      SSOP
      TSSOP
      TVSOP
      UQFN
      VQFN ? ?      		 DSBGA ? ? VSSOP ? ?
      5.5 ? ? 3.6 ? ? 3.6 ? ? 5.5 ? ?
      140 ? ? 22 ? ? 7 ? ? 180 ? ?
      50 ? ? 64 ? ? 64 ? ? 50 ? ?
      ? 0.7 ? ? 0.1 ? ? 0.01 ? ?
      10 ? ? 2 ? ? 10 ? ? 0.75 ? ?
      Break-before-make ? ? ? Break-before-make ? ? Break-before-make ? ?
      1 ? ? 10 ? ? 0.015 ? ? 1 ? ?
      1 ? ? 2 ? ? 0.03 ? ? 1 ? ?
      17.5 ? ? 16 ? ? 10.5 ? ? 17.5 ? ?
      5.5 ? ? 3 ? ? 3.5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 0.75 ? ?
      2 ? ? 2 ? ? 4 ? ? 2 ? ?
      Vdd*.3 ? ? 0.8 ? ? VIO * .35 ? ? Vdd*.3 ? ?
      Vdd*.7 ? ? 1 ? ? VIO * .65 ? ? Vdd*.7 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 TS5A23157 相關庫存
