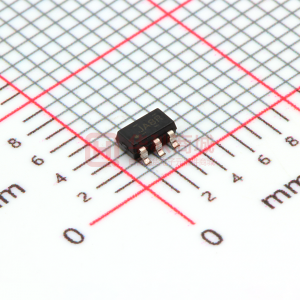

      TS5A3159 1Ω SPDT 模擬開關

      數據：

      描述

      TS5A3159器件是單刀雙擲（SPDT）模擬開關，設計工作電壓為1.65 V至5.5 V.該器件提供低導通電阻和出色的導通狀態電阻匹配，具有先開后合功能，可防止信號從一個通道傳輸到另一個通道時發生信號失真。該器件具有出色的總諧波失真（THD）性能，功耗極低。這些功能使該器件適用于便攜式音頻應用。

      特性

      • 指定先開后合切換
      • 低導通電阻（1Ω）
      • 控制輸入為5 V容差
      • 低電荷注入
      • 優異的導通電阻匹配
      • 低總諧波失真
      • 1.65- V至5.5V單電源供電
      • 閂鎖性能超過100 mA
        每JESD 78，II類
      • 每個JESD 22測試的ESD性能
        • 2000-V人體模型
          （A114-B，II類）
        • 1000V充電設備模型（C101）

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      TS5A3159 TS5A3159-EP TS5A3159-Q1 TS5A3159A TS5A3160 TS5A4624
      2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      Single ? ? ? Single ? ? Single ? ? Single ? ? Single ? ?
      N/A ? ? ? N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      N/A ? ? ? N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      1.65 ? ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ?
      5.5 ? ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      0.75 ? ? 0.75 ? ? 0.7 ? ? 0.7 ? ? 0.7 ? ? 0.5 ? ?
      100 ? ? ? 100 ? ? 100 ? ? 105 ? ? 90 ? ?
      Catalog ? ? HiRel Enhanced Product ? ? Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -55 to 125 ? ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      6SC70: 4 mm2: 2.1 x 2(SC70)
      6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? See datasheet (DSBGA)
      6SC70: 4 mm2: 2.1 x 2(SC70)
      6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 6SC70: 4 mm2: 2.1 x 2(SC70)
      6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 6SC70: 4 mm2: 2.1 x 2(SC70) ? ?
      SC70
      SOT-23 ? ?      		 SOT-23 ? ? SOT-23 ? ? DSBGA
      SC70
      SOT-23 ? ?      		 SC70
      SOT-23 ? ?      		 SC70 ? ?
      5.5 ? ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      3.2 ? ? 1.3 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.3 ? ?
      200 ? ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ?
      0.01 ? ? ? 0.05 ? ? ? 0.001 ? ? 0.01 ? ?
      0.1 ? ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 1.2 ? ?
      Break-before-make ? ? Break-before-make ? ? Break-before-make ? ? Powered off protection
      Break-before-make ? ?      		 Powered off protection
      Make-before-break ? ?      		 Powered off protection
      Break-before-make ? ?
      0.02 ? ? ? 0.15 ? ? 0.1 ? ? 0.1 ? ? 0.1 ? ?
      0.04 ? ? ? 0.15 ? ? 0.1 ? ? 0.1 ? ? 0.1 ? ?
      84 ? ? ? 84 ? ? 55 ? ? 55 ? ? 55 ? ?
      23 ? ? ? 23 ? ? 18 ? ? 18 ? ? 18 ? ?
      1 ? ? ? 0.5 ? ? 1 ? ? 1 ? ? 1 ? ?
      2 ? ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      0.8 ? ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      1.5 ? ? ? 1.5 ? ? 1.5 ? ? 1.5 ? ? 1.5 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 TS5A3159 相關庫存
