UCC27423-EP 具有使能端的增強型產品雙路 4A MOSFET 驅動器

數據:

描述

UCC27423和UCC27424高速MOSFET驅動器可為容性負載提供大峰值電流。提供兩種標準邏輯選項 - 雙反相和雙反相驅動器。 UCC27424熱增強型8引腳PowerPAD?MSOP封裝(DGN)大大降低了熱阻,從而提高了長期可靠性。 UCC27423采用標準SOIC-8(D)封裝。

采用本質上最小化直通電流的設計,該驅動器可在最需要的地方提供4 A電流 - 在米勒高原MOSFET開關轉換期間的區域。并聯的獨特雙極和MOSFET混合輸出級還允許在低電源電壓下實現高效的電流源和吸收。

UCC27423和UCC27424提供使能(ENB)功能,以更好地控制驅動器應用的操作。 ENBA和ENBB在引腳1和引腳8上實現,之前在行業標準引腳排列中未使用。 ENBA和ENBB在內部上拉至V DD 以獲得高電平有效邏輯,并且可以保持開路以進行標準操作。

特性

  • 行業標準引腳
  • 為每個驅動程序啟用功能
  • 高電流驅動能力±4 A
  • 獨特的雙極和CMOS真實驅動輸出
    Stage提供MOSFET Miller的高電流
    閾值
  • TTL- /CMOS兼容輸入獨立于
    電源電壓
  • 20 ns典型上升和15 ns典型下降時間
    1.8 nF負載
  • 典型傳播延遲時間為25 ns
    輸入下降
  • 4.5 V至15 V電源電壓
  • 雙輸出可并聯用于更高驅動電流
  • 可用于熱增強型MSOP
    PowerPAD?封裝,4.7°C /WR θJC
  • 支持國防,航空航天和醫療應用
    • 受控基線
    • 一個裝配/測試現場
    • 一個制造現場
    • 延長產品生命周期
    • 擴展產品變更通知
    • < li>產品可追溯性
  • 應用
    • 開關電源
    • DC /DC轉換器
    • 電機控制器
    • 線路驅動器< /li>
    • D類開關放大器

所有其他商標均為其各自所有者的財產

參數 與其它產品相比?MOSFET 和 IGBT 柵極驅動器

?
Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Features
Rating
Operating Temperature Range (C)
Package Group
UCC27423-EP
2 ? ?
MOSFET
IGBT ? ?
4 ? ?
4.5 ? ?
15 ? ?
20 ? ?
15 ? ?
25 ? ?
CMOS
TTL ? ?
Enable Pin ? ?
HiRel Enhanced Product ? ?
-55 to 125 ? ?
SOIC ? ?

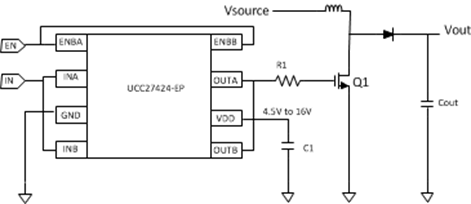

方框圖 (1)

技術文檔

數據手冊(1)
元器件購買 UCC27423-EP 相關庫存
