TLV171-Q1 汽車類 36V 單電源低功耗運算放大器

數據： TLVx171-Q1 36-V, Single-Supply, General-Purpose Operational Amplifier for Cost-Sensitive Automotive Systems 數據表

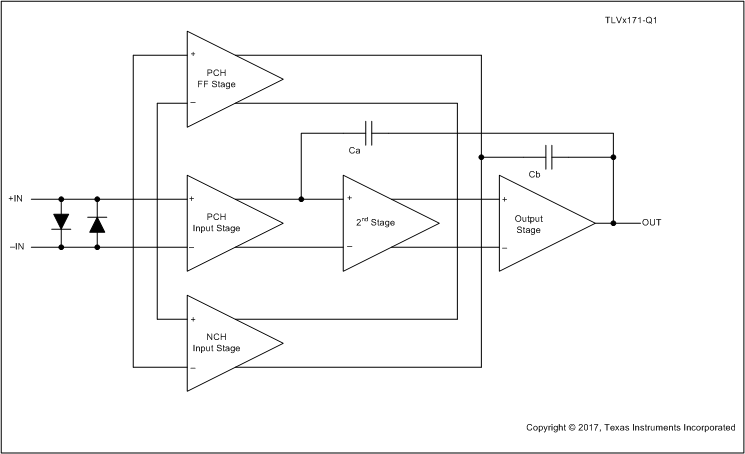

描述

TLVx171-Q1系列器件是一款36V，單電源，低噪聲運算放大器（運算放大器），能夠工作電壓范圍為4.5 V（±2.25 V）至36 V（±18 V）。該系列提供多種封裝，并提供低失調，漂移和低靜態電流。單，雙和四版本都具有相同的規格，以實現最大的設計靈活性。

與大多數運算放大器不同，它們在只有一個電源電壓，TLVx171-Q1系列器件的額定電壓為4.5 V至36 V.超出電源軌的輸入信號不會導致相位反轉。
TLVx171-Q1系列器件穩定，容性負載高達300 pF。在正常運行期間，輸入可以在負軌下方100 mV和頂軌的2 V內運行。該器件可在頂部導軌以外100 mV的軌到軌輸入下工作，但在導軌的2 V范圍內性能降低。

TLVx171-Q1運算放大器系列的額定溫度范圍為-40°C至+ 125°C。

特性

符合汽車應用要求
AEC-Q100測試指南，結果如下：
- DeviceTemperature Grade 1：
  -40°C至+ 125°C環境工作溫度
- 器件HBM ESDC分類等級：
  - TLV171-Q1和TLV2171-Q1的3A級
- 設備CDM ESDClassification等級
  - 為TLV171-Q1等級C4A
  - 等級C6為TLV2171 -Q1和TLV4171-Q1
供貨范圍：
- 單電源：4.5 V至36 V
- 雙電源±2.25 V至±18 V
低噪聲：1 kHz時16 nV /√Hz
低偏移漂移： ±1μV/°C（典型值）
輸入范圍包括負電源
輸入范圍工作在正電源且性能降低
軌到軌輸出
增益帶寬：3 MHz
低靜態電流：每個放大器525μA
共模抑制：120 dB（典型值）
低輸入偏差：10 pA

所有商標均為其各自所有者的財產。

參數 與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

TLV171-Q1
1 ? ?
4.5 ? ?
36 ? ?
3 ? ?
1.5 ? ?
In to V- Out ? ?
2.7 ? ?
0.525 ? ?
16 ? ?
Automotive ? ?
-40 to 125 ? ?
SOT-23 ? ?
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
1 ? ?
Cost Optimized EMI Hardened High Cload Drive ? ?
120 ? ?
25 ? ?
CMOS ? ?
