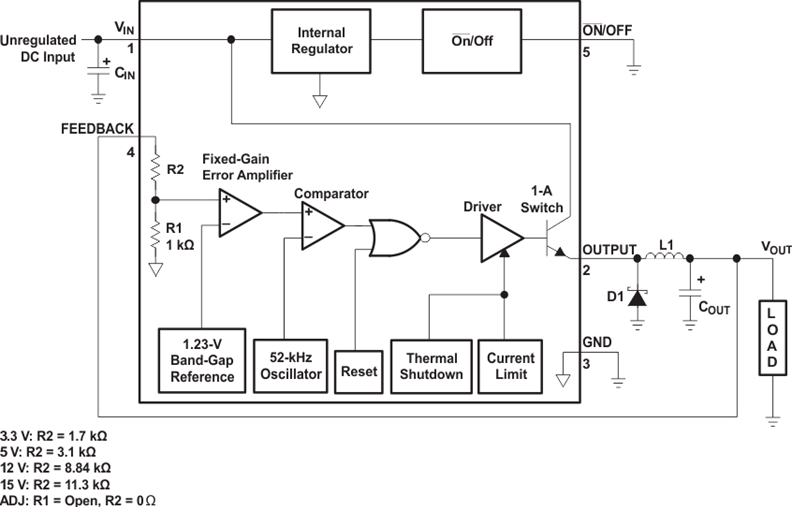

TL2575和TL2575HV器件提供集成電路中降壓（降壓）開關穩壓器所需的所有有源功能。它們需要四到六個外部組件才能運行。它們可接受高達60 V（TL2575-HV）的寬輸入電壓范圍，可提供3.3 V，5 V，12 V，15 V的固定輸出電壓或可調輸出版本。 TL2575和TL2575HV器件具有集成開關，能夠提供1 A的負載電流，具有出色的線路和負載調節性能。該器件還提供內部頻率補償，固定頻率振蕩器，逐周期電流限制和熱關斷。此外，可通過外部 ON /OFF引腳進行手動關閉。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TL2575-33 | TL2575-05 | TL2575-12 | TL2575-15 | TL2575-ADJ |
|---|---|---|---|---|
| 4.75 ? ? | 4.75 ? ? | 4.75 ? ? | 4.75 ? ? | 4.75 ? ? |
| 40 ? ? | 40 ? ? | 40 ? ? | 40 ? ? | 40 ? ? |
| 3.3 ? ? | 5 ? ? | 12 ? ? | 15 ? ? | 1.23 ? ? |
| 3.3 ? ? | 5 ? ? | 12 ? ? | 15 ? ? | 37 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 47 ? ? | 47 ? ? | 47 ? ? | 47 ? ? | 47 ? ? |
| 58 ? ? | 58 ? ? | 58 ? ? | 58 ? ? | 58 ? ? |
| 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? |
| Enable ? ? | Enable ? ? | Enable ? ? | Enable ? ? | Enable ? ? |
| Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? | Voltage Mode ? ? |
| 98 ? ? | 98 ? ? | 98 ? ? | 98 ? ? | 98 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| DDPAK/TO-263 PDIP TO-220 ? ? | DDPAK/TO-263 PDIP TO-220 ? ? | DDPAK/TO-263 PDIP TO-220 ? ? | DDPAK/TO-263 PDIP TO-220 ? ? | DDPAK/TO-263 PDIP TO-220 ? ? |
