LM20136 具有輸入同步功能的 2.95-5.5V、6A 電流模式同步降壓穩壓器

數據： LM20136 6A, Synchronous Buck Regulator with Input Synchronization 數據表

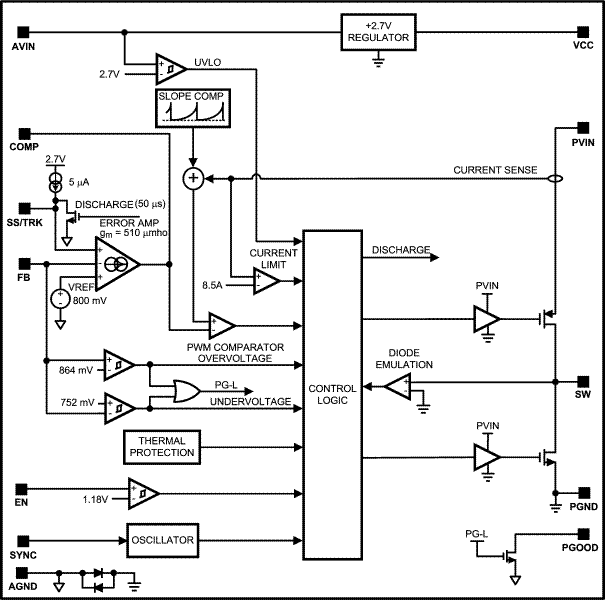

描述

LM20136是一款全功能同步降壓穩壓器，能夠提供高達6A的連續輸出電流。幾乎任何類型的輸出電容都可以補償電流模式控制環路的穩定性。對于大多數情況，補償設備只需要兩個外部組件，提供最大的靈活性和易用性。該器件經過優化，可在2.95V至5.5V的輸入電壓范圍內工作，適用于各種低壓系統。

該器件具有內部過壓保護（OVP）和過流保護（OCP）電路，可提高系統可靠性。精密使能引腳和集成UVLO允許嚴格控制和排序器件的開啟。啟動浪涌電流受內部固定和外部可調軟啟動電路的限制。集成電源良好電路可實現故障檢測和電源排序。

使用SYNC引腳可以將LM20136的開關頻率與外部時鐘同步。 SYNC引腳能夠同步到500 kHz至1.5 MHz的輸入信號。

LM20136設計用于多軌電源架構。器件的輸出電壓可配置為使用SS /TRK引腳跟蹤更高的電壓軌。如果LM20136的輸出在啟動時預偏置，則不會將輸出拉低。

LM20136采用16引腳HTSSOP封裝，帶有可焊接到PCB的裸露焊盤，無需使用笨重的散熱器。

特性

輸入電壓范圍2.95V至5.5V
精確電流限制最小化電感尺寸

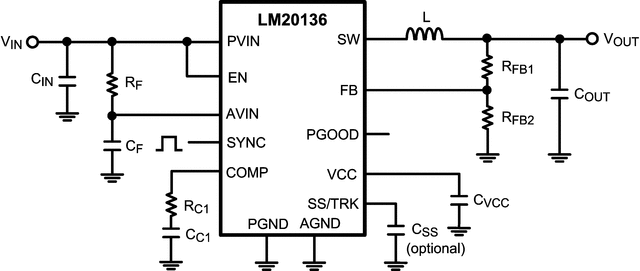

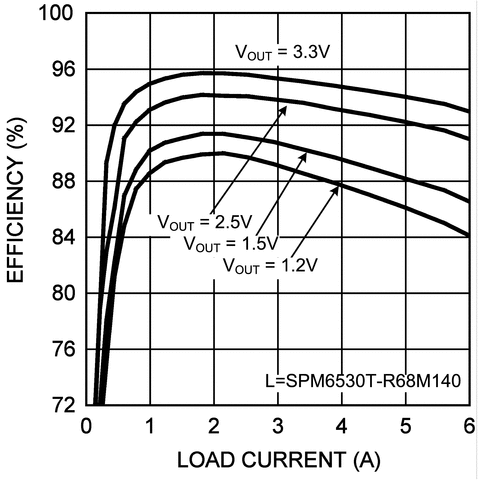

97 ％峰值效率
頻率同步引腳
16mΩ和20mΩ集成FET開關
啟動到預偏置負載
輸出電壓跟蹤
峰值電流模式控制
可調節輸出電壓低至0.8V
帶外部電容的可調節軟啟動
精密使能引腳遲滯
集成OVP，UVLO，電源良好和熱關斷
16引腳HTSSOP裸露焊盤封裝

所有商標均為各自所有者的財產。

參數與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM20136	LM20123	LM20124	LM20125	LM20133	LM20134	LM20143	LM20143-Q1	LM20144	LM20144-Q1	LM20145	LM20145-Q1	LM20146	LM20154
2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
6 ? ?	3 ? ?	4 ? ?	5 ? ?	3 ? ?	4 ? ?	3 ? ?	3 ? ?	4 ? ?	4 ? ?	5 ? ?	5 ? ?	6 ? ?	4 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
500 ? ?	1500 ? ?	1000 ? ?	500 ? ?	460 ? ?	460 ? ?	510 ? ?	510 ? ?	500 ? ?	500 ? ?	250 ? ?	250 ? ?	250 ? ?	1000 ? ?
1500 ? ?	1500 ? ?	1000 ? ?	500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	750 ? ?	750 ? ?	750 ? ?	1000 ? ?
3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?
Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Adjustable Current Limit Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Synchronous Rectification Tracking ? ?	Enable Phase Interleaving Power Good Synchronous Rectification Tracking ? ?
Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
