      LM22670-Q1 具有同步或可調節開關頻率的 3A SIMPLE SWITCHER、降壓電壓穩壓器

      數據：

      描述

      這個穩壓器易于使用，且集成了一個42V?溝道MOSFET開關，可提供高達3A的負載電流并且特有出色的線路和負載調節以及高效率。（大于90％）的電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。內部環路補償意味著用戶無需承擔計算環路補償組件的枯風工作。這款穩壓器提供有5V固定輸出和可調輸出電壓兩種選項。默認開關頻率設為500kHz的，這樣便可以使用小型外部元件并且能夠提供良好的瞬態響應。此外，還可以使用單個外部電阻在200kHz至1MHz的至的范圍內對頻率進行調節。內部振蕩器可同步至一個系統時鐘或其它穩壓器的振蕩器。精密使能輸入可簡化穩壓器控制和系統電源排序。在關斷模式下，穩壓器流耗只有25μA（典型值）。內置軟啟動功能（典型值在500μs）節省了外部組件。LM22670器件還內置有熱關斷和限流功能，可防止器件發生意外過載。

      < p> LM22670器件是德州儀器（TI）的成員SIMPLE SWITCHER系列產品。SIMPLESWITCHER?概念使用最少量的外部組件和德州儀器（TI）WEBENCH設計工具提供了一套易于使用的完整設計。為了簡化設計， TI的WEBENCH工具包含諸如外部元件計算，電氣模擬，散熱模擬以及內置電路板等特性。

      特性

      • 寬輸入電壓范圍：4.5V至42V
      • 內部補償電壓模式控制
      • 在使用低等效串聯電阻（ESR）陶瓷電容器時可保持穩定
      • 120mΩN溝道金屬氧化物半導體場效應應晶體管（MOSFET）PFM封裝
      • 100mΩN溝道MOSFET小外形尺寸（SO）PowerPAD?-8封裝
      • 輸出電壓選項：
        -ADJ（輸出電壓最低為1.285V）
        -5.0（輸出電壓固定為5V）
      • ±1.5％反饋基準精度
      • 500kHz默認開關頻率
      • 可調開關頻率和同步
      • -40°C至125°C的工作結溫范圍
      • 精密使能引腳
      • 集成引導加載二極管
      • 集成軟啟動
      • 完全WEBENCH啟用
      • LM22670-Q1是一款汽車級產品，
        符合AEC-Q100 1級標準（運行結溫范圍為-40°C至+ 125°C）

      應用

      • 工業控制
      • 電信和數通系統
      • 嵌入式系統
      • 轉換自標準24V，12V和5V輸入電源軌

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM22670-Q1 LM22670 LM26003-Q1 LM43603-Q1 LMR14030-Q1
      4.5 ? ? 4.5 ? ? 3 ? ? 3.5 ? ? 4 ? ?
      42 ? ? 42 ? ? 38 ? ? 36 ? ? 40 ? ?
      1.285 ? ? 1.285 ? ? 1.25 ? ? 1 ? ? 1 ? ?
      37 ? ? 37 ? ? 35 ? ? 28 ? ? 30 ? ?
      3 ? ? 3 ? ? 3 ? ? 3 ? ? 3.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 150 ? ? 200 ? ? 200 ? ?
      1000 ? ? 1000 ? ? 500 ? ? 2200 ? ? 2500 ? ?
      3.4 ? ? 3.4 ? ? 0.04 ? ? 0.027 ? ? 0.04 ? ?
      Enable ? ? Enable ? ? Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?
      Voltage Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      90 ? ? 90 ? ? 98 ? ? 99 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Catalog ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SO PowerPAD
      TO-263 ? ?      		 SO PowerPAD
      TO-263 ? ?      		 HTSSOP ? ? HTSSOP ? ? SO PowerPAD
      WSON ? ?

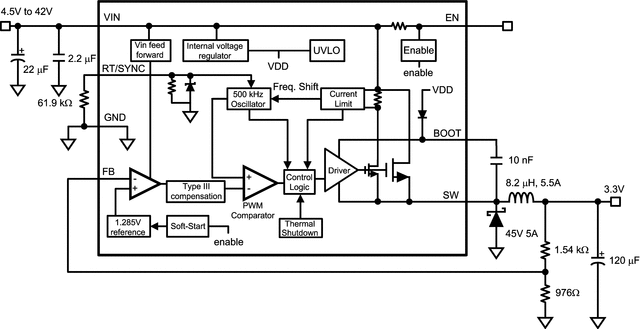

      方框圖 (2)
