LM5009A 100V、150mA 寬輸入電壓恒定導通時間降壓開關穩壓器

數據：

描述

LM5009A是LM5009 COT降壓開關穩壓器的功能變體。 LM5009A的功能差異為：最小輸入工作電壓為6 V，導通時間方程略有不同，并且消除了對最小負載電流的要求。

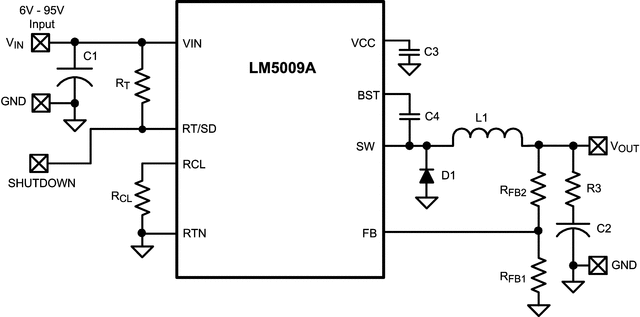

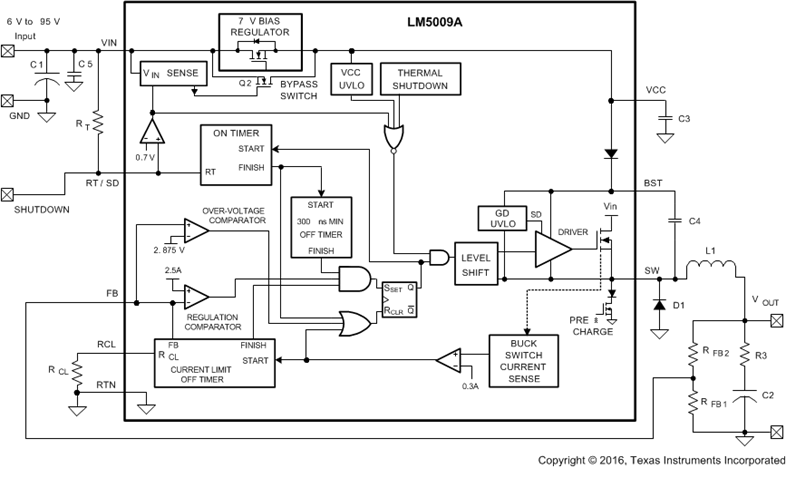

LM5009A降壓開關穩壓器具有實現低成本，高效，降壓偏置穩壓器所需的所有功能。該高壓穩壓器包含一個100 V N通道降壓開關。該器件易于實現，采用8引腳VSSOP和耐熱增強型8引腳WSON封裝。調節器基于使用與V _IN成反比的ON時間的控制方案。此功能允許工作頻率保持相對恒定。控制方案不需要環路補償。使用強制關閉時間實現智能電流限制，該時間與V _OUT成反比。該方案確保短路控制，同時提供最小折返。其他功能包括：熱關斷，欠壓鎖定（V _CC），柵極驅動欠壓鎖定，最大占空比限制器和預充電開關。

特性

工作輸入電壓范圍：6 V至95 V
集成100V，N通道降壓開關
內部啟動調節器
無需環路補償
超快速瞬態響應
ON時間與輸入電壓反向變化
工作頻率保持恒定，線路電壓和負載電流不同
2.5 V可調輸出電壓

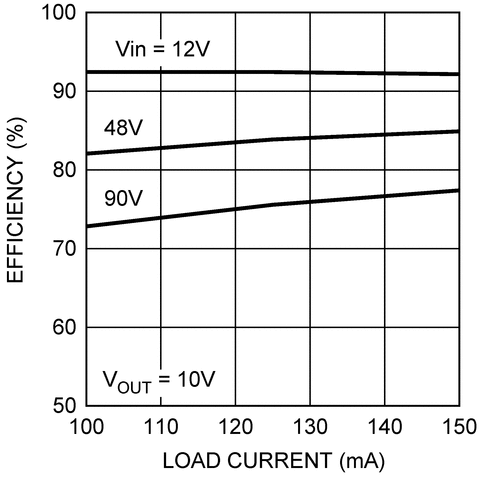

高效運行
精密內部參考
低偏置電流
智能電流限制
熱關斷
8針VSSOP和8針WSON（4 mm×4 mm）包

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM5009A	LM5008A	LM5010A	LM5010A-Q1
6 ? ?	6 ? ?	6 ? ?	6 ? ?
95 ? ?	95 ? ?	75 ? ?	75 ? ?
2.5 ? ?	2.5 ? ?	2.5 ? ?	2.5 ? ?
85 ? ?	75 ? ?	70 ? ?	70 ? ?
0.15 ? ?	0.35 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?
600 ? ?	600 ? ?	1000 ? ?	1000 ? ?
0.485 ? ?	0.485 ? ?	0.65 ? ?	0.65 ? ?
Enable ? ?	Enable ? ?	Enable ? ?	Enable ? ?
Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?
99 ? ?	99 ? ?	99 ? ?	99 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 150 ? ?	-40 to 125 -40 to 150 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?
VSSOP WSON ? ?	VSSOP WSON ? ?	HTSSOP WSON ? ?	HTSSOP ? ?
