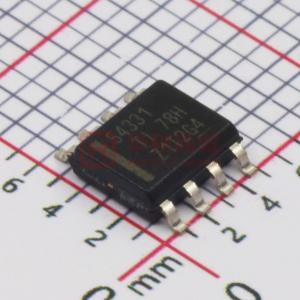

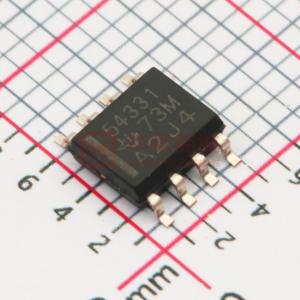

      TPS54331 具有 Eco-mode 的 3.5V 至 28V 輸入、3A、570kHz 降壓轉換器

      數據：

      描述

      TPS54331器件是一款28V，3A非同步降壓轉換器，集成了低R DS（on）高端MOSFET。為了提高輕載時的效率，自動激活脈沖跳躍Eco模式功能。此外，1μA關斷電源電流允許器件用于電池供電應用。具有內部斜率補償的電流模式控制簡化了外部補償計算，減少了元件數量，同時允許使用陶瓷輸出電容器。電阻分壓器可編程輸入欠壓鎖定的遲滯。過壓瞬態保護電路可在啟動和瞬態條件下限制電壓過沖。逐周期電流限制方案，頻率折返和熱關斷可在發生過載情況時保護器件和負載。 TPS54331器件采用8引腳SOIC封裝和8引腳SO PowerPAD封裝，經過內部優化，可提高散熱性能。

      特性

      • 3.5至28 V輸入電壓范圍
      • 可調輸出電壓低至0.8 V
      • 集成的80mΩ高邊MOSFET
        支持高達3A的連續輸出電流
      • 輕載時的高效率，具有
        脈沖跳躍Eco-mode?
      • 固定570 kHz開關頻率
      • 典型1μA關斷靜態電流
      • 可調節慢啟動限制浪涌電流
      • 可編程UVLO閾值
      • 過壓瞬態保護
      • 逐周期電流限制，頻率折疊
        返回和熱關斷保護
      • 易于使用 - 使用SOIC8封裝或
        熱增強型SOIC8 PowerPAD?封裝
      • 由WEBENCH ?軟件工具支持（www.TI.com/WEBENCH）
      • 應用程序
        • 機頂盒，CPE設備，LCD顯示器，外圍設備和電池充電器等消費類應用
        • 工業和車載音頻電源
        • 5 V，12 V和24 V分布式電源系統

      WEBENCH是德州儀器的商標
      所有其他商標均為其各自所有者的財產

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54331 TPS54231 TPS54308 TPS54336A TPS54531
      3.5 ? ? 3.5 ? ? 4.5 ? ? 4.5 ? ? 3.5 ? ?
      28 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ?
      0.8 ? ? 0.8 ? ? 1 ? ? 0.8 ? ? 0.8 ? ?
      25 ? ? 25 ? ? 26 ? ? 25 ? ? 25 ? ?
      3 ? ? 2 ? ? 3 ? ? 3 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      570 ? ? 570 ? ? 350 ? ? 340 ? ? 570 ? ?
      570 ? ? 570 ? ? 350 ? ? 340 ? ? 570 ? ?
      0.11 ? ? 0.075 ? ? 0.3 ? ? 0.6 ? ? 0.11 ? ?
      Enable
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      90 ? ? 90 ? ? 100 ? ? 90 ? ? 90 ? ?
      -40 to 150 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SO PowerPAD
      SOIC ? ?      		 SOIC ? ? SOT-23-THIN ? ? SO PowerPAD
      VSON ? ?      		 SO PowerPAD ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 TPS54331 相關庫存
