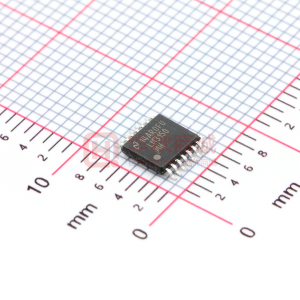

LM3150 SIMPLE SWITCHER? 控制器，42V 同步降壓

數據： LM3150 SIMPLE SWITCHER ? 42V同步降壓控制器數據表 (Rev. D)

描述

LM3150SIMPLESWITCHER?控制器是一款簡單易用，且可在典型應用中提供達12A輸出電流的簡易降壓電源控制器。工作輸入電壓范圍為6V-42V的LM3150的輸出電壓可按需要而調整，最低可達0.6V。開關頻率可調節至達1兆赫，且同步架構提供了更高效的設計。具有已注冊專利的仿紋波模式（ERM）控制技術的LM3150控制器采用固定導通時間（COT）結構，可使用低等效串聯電阻（ESR）輸出電容器，從而降低了整體設計方案尺寸和輸出電壓紋波固定。導通時間（COT）調節結構具有特快的瞬態響應，且無需外置環路補償，有助于減少外置元件數和降低設計復雜性。故障保護特性，比如熱關斷，欠壓鎖定，過壓保護，短路保護，電流限制以及輸出電壓預偏壓?jiǎn)?dòng)使一種可靠且穩定的解決方案得以實現。

LM3150 SIMPLESWITCHER?方案使用最少外置元件數和美國國家導體的WEBENCH?網上設計工具來完成整套易用設計。WEBENCH?為每步設計過程提供設計支持，包括使用新的MOSFET選擇器進行外置元件計算，電氣模擬，熱模擬和建模板等特性。< /p>

特性

PowerWise?降壓控制器
6V至42V寬輸入電壓范圍
輸出電壓可調節，低至0.6V
開關頻率可調節至達1 MHz
無需外置環路補償
完全可以利用WEBENCH?
最少外置元件數
固定導通時間控制
超快瞬態響應
使用低ESR電容器
輸出電壓預偏壓?jiǎn)?dòng)
谷值電流限制
可編程軟啟動

參數 與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM3150	LM25116	LM25117	LM25145	LM3151	LM3152	LM3153	TPS40200
6 ? ?	6 ? ?	4.5 ? ?	6 ? ?	6 ? ?	6 ? ?	8 ? ?	4.5 ? ?
42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	33 ? ?	18 ? ?	52 ? ?
0.6 ? ?	1.215 ? ?	0.8 ? ?	0.8 ? ?	3.3 ? ?	3.3 ? ?	3.3 ? ?	0.7 ? ?
40 ? ?	36 ? ?	41 ? ?	40 ? ?	3.3 ? ?	3.3 ? ?	3.3 ? ?	46 ? ?
12 ? ?	20 ? ?	20 ? ?	30 ? ?	12 ? ?	12 ? ?	12 ? ?	3 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
200 ? ?	50 ? ?	50 ? ?	100 ? ?	250 ? ?	500 ? ?	750 ? ?	35 ? ?
1000 ? ?	1000 ? ?	750 ? ?	1000 ? ?	250 ? ?	500 ? ?	750 ? ?	500 ? ?
3.5 ? ?	4.6 ? ?	4.8 ? ?	1.8 ? ?	3.6 ? ?	3.6 ? ?	3.6 ? ?	1.5 ? ?
Adjustable Current Limit Enable Frequency Synchronization Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification Tracking UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable ? ?	Enable Synchronous Rectification Tracking ? ?	Enable Synchronous Rectification Tracking ? ?	Enable Synchronous Rectification Tracking ? ?	Frequency Synchronization ? ?
96 ? ?	98 ? ?	98 ? ?	99 ? ?	90 ? ?	81 ? ?	72 ? ?	90 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP WQFN ? ?	VQFN ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	SOIC SON ? ?
COT with emulated ripple ? ?	Current Mode ? ?	Current Mode ? ?	Voltage Mode ? ?	COT with emulated ripple ? ?	COT with emulated ripple ? ?	COT with emulated ripple ? ?	Voltage Mode ? ?
