LM21212-1 具有頻率同步功能的 2.95-5.5V、12A、電壓模式同步負載點降壓穩壓器

數據： 12A High Efficiency Synchronous Point of Load Buck Regulator with Freq Sync (cn) 數據表 (Rev. D)

描述

LM21212-1是一款單片同步負載降壓穩壓器，能夠提供高達連續輸出電流12A，同時產生低至0.6V的輸出電壓，具有出色的效率。該器件經過優化，可在2.95V至5.5V的輸入電壓范圍內工作，適用于各種低壓系統。電壓模式控制環路具有高抗噪性，窄占空比能力，可以通過任何類型的輸出電容進行補償，從而提供最大的靈活性和易用性。

LM21212-1具有內部過壓保護（OVP）和過流保護（OCP），可提高系統可靠性。精密使能引腳和集成UVLO允許對器件的開啟進行嚴格控制和排序。啟動浪涌電流受內部固定和外部可調軟啟動電路的限制。集成電源良好電路可實現故障檢測和電源排序。

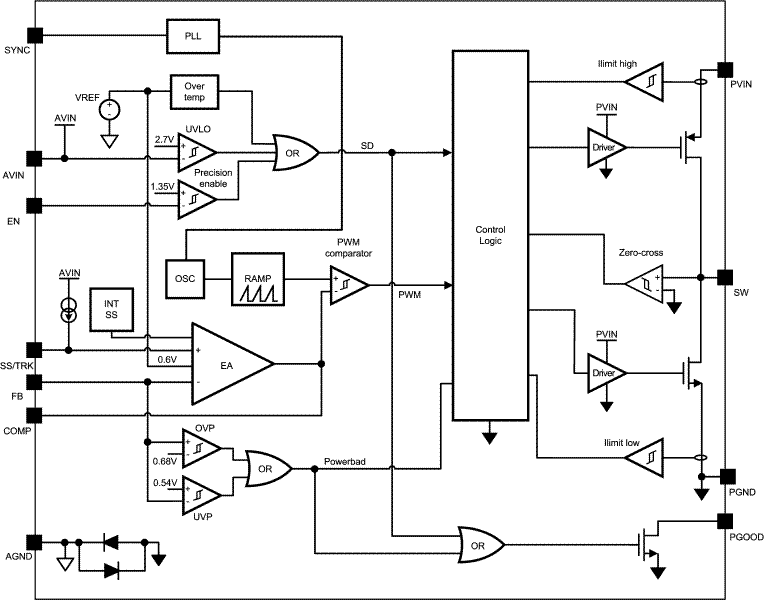

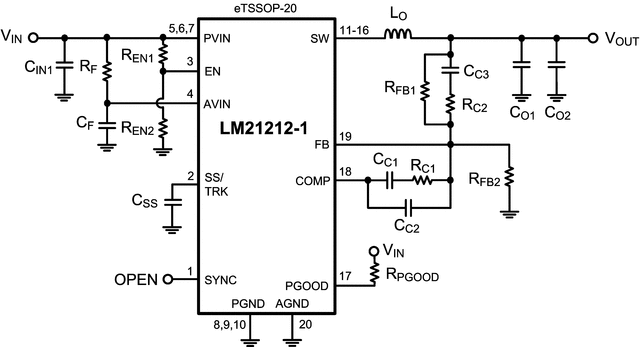

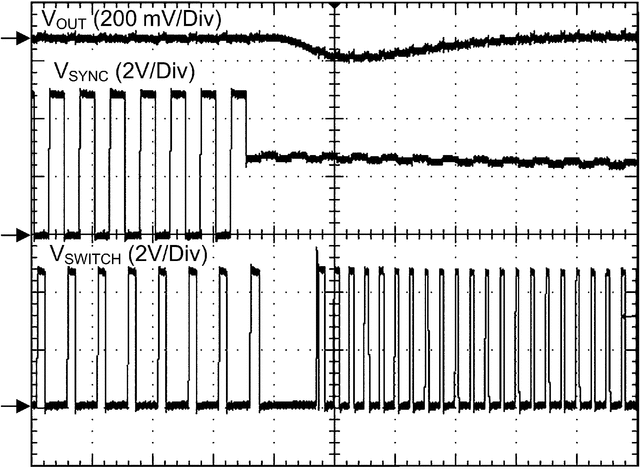

LM21212-1設計用于多軌電源架構。器件的輸出電壓可配置為使用SS /TRK引腳跟蹤外部電壓軌。開關頻率可以在300kHz至1.5MHz的頻率之間同步到時鐘的下降沿。

如果輸出在啟動時預偏置，它將不會吸收電流，使輸出平滑地上升超過預偏置電壓。該穩壓器采用20引腳eTSSOP封裝，帶有裸露焊盤，可焊接到PCB上，無需使用笨重的散熱器。

特性

集成7.0mΩ高側和4.3mΩ低側FET開關

300 kHz至1.5 MHz頻率SYNC引腳

可調輸出電壓0.6V至V _IN（100％占空比），±1％參考

輸入電壓范圍2.95V至5.5V

啟動預偏置負載

輸出電壓跟蹤功能

寬帶電壓環路誤差放大器

使用外部電容可調節軟啟動

具有遲滯的精密使能引腳

集成OVP，OCP，OTP，UVLO和電源良好

熱增強eTSSOP-20裸露墊包

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM21212-1	LM21212-2	LM21215	LM21215A
2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
0.6 ? ?	0.6 ? ?	0.6 ? ?	0.6 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
12 ? ?	12 ? ?	15 ? ?	15 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
300 ? ?	300 ? ?	500 ? ?	300 ? ?
1500 ? ?	1500 ? ?	500 ? ?	1500 ? ?
1.5 ? ?	1.5 ? ?	1.5 ? ?	1.5 ? ?
Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Adjustable Current Limit Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?
Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?
100 ? ?	100 ? ?	100 ? ?	100 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
