數據： TPS57140-Q1 1.5-A 42-V Step-Down DC-DC Converter With Eco-mode? Control 數據表

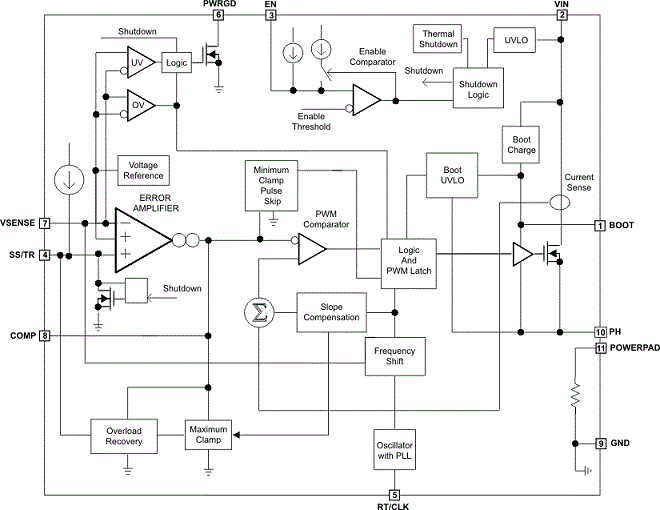

TPS57140-Q1器件是一款42V，1.5A降壓穩壓器，集成了高端MOSFET。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式可將空載，穩壓輸出電源電流降至116μA。當使能引腳處于低電平狀態時，關斷電流降至1.5μA。
欠壓鎖定在內部設置為2.5 V，但可以使用使能引腳增加。輸出電壓啟動斜坡由慢啟動引腳控制，也可配置為排序或跟蹤。漏極開路電源就緒信號表示輸出在其標稱電壓的92％至109％范圍內。
寬開關頻率范圍可優化效率和外部元件尺寸。在過載情況下，頻率折返和熱關斷可保護器件。
TPS57140-Q1采用10引腳耐熱增強型MSOP-PowerPAD封裝（DGQ）和10引腳VSON封裝（DRC） 。
對于所有可用的軟件包，請參閱數據表末尾的可訂購附錄。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS57140-Q1 | TPS54240-Q1 | TPS54260-Q1 | TPS57040-Q1 | TPS57060-Q1 | TPS57160-Q1 |
|---|---|---|---|---|---|
| 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 3.5 ? ? |
| 42 ? ? | 42 ? ? | 60 ? ? | 42 ? ? | 60 ? ? | 60 ? ? |
| 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? |
| 39 ? ? | 39 ? ? | 58 ? ? | 39 ? ? | 58 ? ? | 58 ? ? |
| 1.5 ? ? | 2.5 ? ? | 2.5 ? ? | 0.5 ? ? | 0.5 ? ? | 1.5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? |
| 2500 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? |
| 0.116 ? ? | 0.138 ? ? | 0.138 ? ? | 0.116 ? ? | 0.116 ? ? | 0.116 ? ? |
| Enable Frequency Synchronization Light Load Efficiency Power Good Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Tracking UVLO Adjustable ? ? |
| Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 98 ? ? | 100 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? |
| MSOP-PowerPAD VSON ? ? | MSOP-PowerPAD VSON ? ? | MSOP-PowerPAD VSON ? ? | MSOP-PowerPAD VSON ? ? | MSOP-PowerPAD VSON ? ? | MSOP-PowerPAD VSON ? ? |
