TPS62671 500mA、6MHz 高效降壓轉換器，Vout=1.8V

數據： TPS6267x 500-mA/650-mA, 6-MHz High-Efficiency Step-Down Converter in Low Profile Chip Scale Packaging (Height < 0.4mm) 數據表

描述

TPS6267x器件是針對小型電池供電應用而優化的高頻同步降壓DC-DC轉換器。 TPS6267x專為低功耗應用而設計，可支持高達650 mA的負載電流，并允許使用低成本芯片電感和電容。

具有2.3V至4.8V的寬輸入電壓范圍，該器件支持由具有擴展電壓范圍的鋰離子電池供電的應用。不同的固定電壓輸出版本可在1.05V至2.1V之間使用。 TPS6267x以6 MHz的穩定開關頻率工作，并在輕負載電流下進入省電模式，以在整個負載電流范圍內保持高效率。

PFM模式通過在輕負載操作期間將靜態電流降至17μA（典型值）來延長電池壽命。對于噪聲敏感應用，該器件具有PWM擴頻能力，可提供較低的噪聲調節輸出，以及輸入端的低噪聲。這些特性與高PSRR和交流負載調節性能相結合，使該器件適合替代線性穩壓器，以獲得更好的功率轉換效率。

特性

6MHz工作時效率為92％
17μA靜態電流
寬V _IN范圍從2.3V到4.8V
6MHz調節頻率操作
擴頻，PWM頻率抖動
同類最佳

負載和線路瞬態
±2％總直流電壓精度

低紋波輕負載PFM模式

≥35dBV_IN PSRR（1kHz至10kHz）

簡單邏輯使能輸入

支持外部時鐘存在檢測使能輸入

需要三個表面貼裝外部元件（一個0603） MLCC電感器，兩個0402陶瓷電容器）

完整的亞0.33毫米組件型材溶液

總溶液尺寸<10 mm ²
< li>采用6引腳NanoFree?（CSP）超薄封裝，最大0.4 mm。高度

參數與其它產品相比?降壓轉換器（集成開關）

?

Vin (Min) (V)

Vin (Max) (V)

Vout (Min) (V)

Vout (Max) (V)

Iout (Max) (A)

Regulated Outputs (#)

Switching Frequency (Min) (kHz)

Switching Frequency (Max) (kHz)

Iq (Typ) (mA)

Features

Control Mode

Duty Cycle (Max) (%)

Operating Temperature Range (C)

Rating

Package Group

?

TPS62671 TPS62125 TPS62175 TPS62230 TPS62740 TPS62742 TPS62745 TPS62746 TPS62748 TPS62821

2.3 ? ? 3 ? ? 4.7 ? ? 2.05 ? ? 2.2 ? ? 3 ? ? 3.3 ? ? 2 ? ? 2.15 ? ? 2.4 ? ?

4.8 ? ? 17 ? ? 28 ? ? 6 ? ? 5.5 ? ? 5.5 ? ? 10 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?

1.8 ? ? 1.2 ? ? 1 ? ? 2.5 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.2 ? ? 1.2 ? ? 0.6 ? ?

1.8 ? ? 10 ? ? 6 ? ? 2.5 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 1.8 ? ? 4 ? ?

0.5 ? ? 0.3 ? ? 0.5 ? ? 0.5 ? ? 0.3 ? ? 0.4 ? ? 0.3 ? ? 0.3 ? ? 0.3 ? ? 1 ? ?

1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?

5400 ? ? 1000 ? ? 1000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2500 ? ? 1200 ? ? 1200 ? ? 2200 ? ?

6600 ? ? 1000 ? ? 1000 ? ? 3000 ? ? 2000 ? ? 2000 ? ? 2500 ? ? 1200 ? ? 1200 ? ? 2200 ? ?

0.017 ? ? 0.013 ? ? 0.0048 ? ? 0.022 ? ? 0.0003 ? ? 0.0003 ? ? 0.0004 ? ? 0.0003 ? ? 0.00036 ? ? 0.004 ? ?

Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Spread Spectrum
Synchronous Rectification ? ? Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
UVLO Adjustable ? ? Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Synchronous Rectification ? ? Dynamic Voltage Scaling
Enable
Light Load Efficiency
Output Discharge
Synchronous Rectification ? ? Dynamic Voltage Scaling
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification ? ? Dynamic Voltage Scaling
Enable
Light Load Efficiency
Output Discharge
Synchronous Rectification ? ? Dynamic Voltage Scaling
Enable
Light Load Efficiency
Output Discharge
Synchronous Rectification ? ? Load Disconnect ? ? Enable
Light Load Efficiency
Output Discharge
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification ? ?

Voltage Mode ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ?

100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?

-40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ?

Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?

DSBGA ? ? WSON ? ? WSON ? ? SON ? ? WSON ? ? WSON ? ? WSON ? ? DSBGA ? ? DSBGA ? ? VSON-HR ? ?

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

TPS62671	TPS62125	TPS62175	TPS62230	TPS62740	TPS62742	TPS62745	TPS62746	TPS62748	TPS62821
2.3 ? ?	3 ? ?	4.7 ? ?	2.05 ? ?	2.2 ? ?	3 ? ?	3.3 ? ?	2 ? ?	2.15 ? ?	2.4 ? ?
4.8 ? ?	17 ? ?	28 ? ?	6 ? ?	5.5 ? ?	5.5 ? ?	10 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
1.8 ? ?	1.2 ? ?	1 ? ?	2.5 ? ?	1.8 ? ?	1.8 ? ?	1.8 ? ?	1.2 ? ?	1.2 ? ?	0.6 ? ?
1.8 ? ?	10 ? ?	6 ? ?	2.5 ? ?	3.3 ? ?	3.3 ? ?	3.3 ? ?	3.3 ? ?	1.8 ? ?	4 ? ?
0.5 ? ?	0.3 ? ?	0.5 ? ?	0.5 ? ?	0.3 ? ?	0.4 ? ?	0.3 ? ?	0.3 ? ?	0.3 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
5400 ? ?	1000 ? ?	1000 ? ?	2000 ? ?	2000 ? ?	2000 ? ?	2500 ? ?	1200 ? ?	1200 ? ?	2200 ? ?
6600 ? ?	1000 ? ?	1000 ? ?	3000 ? ?	2000 ? ?	2000 ? ?	2500 ? ?	1200 ? ?	1200 ? ?	2200 ? ?
0.017 ? ?	0.013 ? ?	0.0048 ? ?	0.022 ? ?	0.0003 ? ?	0.0003 ? ?	0.0004 ? ?	0.0003 ? ?	0.00036 ? ?	0.004 ? ?
Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Spread Spectrum Synchronous Rectification ? ?	Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification UVLO Adjustable ? ?	Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification ? ?	Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Synchronous Rectification ? ?	Dynamic Voltage Scaling Enable Light Load Efficiency Output Discharge Synchronous Rectification ? ?	Dynamic Voltage Scaling Light Load Efficiency Output Discharge Power Good Synchronous Rectification ? ?	Dynamic Voltage Scaling Enable Light Load Efficiency Output Discharge Synchronous Rectification ? ?	Dynamic Voltage Scaling Enable Light Load Efficiency Output Discharge Synchronous Rectification ? ?	Load Disconnect ? ?	Enable Light Load Efficiency Output Discharge Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification ? ?
Voltage Mode ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?	Constant on-time (COT) DCS-Control ? ?
100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
DSBGA ? ?	WSON ? ?	WSON ? ?	SON ? ?	WSON ? ?	WSON ? ?	WSON ? ?	DSBGA ? ?	DSBGA ? ?	VSON-HR ? ?

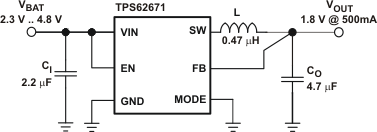

方框圖 (1)

技術文檔

數據手冊（1）

TPS6267x 500-mA/650-mA, 6-MHz High-Efficiency Step-Down Converter in Low Profile Chip Scale Packaging (Height < 0.4mm) 數據表
