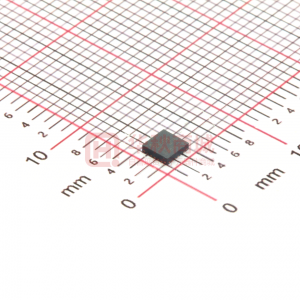

TPS51285A和TPS51285B具有5V和3.3V LDO的成本有效雙通道同步降壓控制器，此控制器針對筆記本電腦系統電源解決方案。此器件通過使用自動跳躍和ULQ?模式來實現低功耗，這有利于延長系統待機模式下的電池使用壽命。提供了256kHz VCLK輸出以驅動一個外部電荷泵，從而在主轉換器中以最低功能耗為負載開關生成柵極驅動電壓。此器件采用自適應接通時間D-CAP?模式控制，從而在無需外部補償網絡的情況下實現快速負載瞬態響應.TPS51285A /B運行電源輸入電壓范圍介在5V至24V之間并且支持5V和3.3V的輸出電壓.TPS51285A和TPS51285B采用20引腳，3mm x 3mm，QFN封裝，額定運行溫度-40°C至85°C。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Number of Phases |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| Control Mode |
| ? |
| TPS51285B | TPS51225B | TPS51225C | TPS51275B | TPS51275B-1 | TPS51285A |
|---|---|---|---|---|---|
| 5 ? ? | 5.5 ? ? | 5.5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? |
| 24 ? ? | 24 ? ? | 24 ? ? | 24 ? ? | 24 ? ? | 24 ? ? |
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.85 ? ? | 4.5 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.1 ? ? | 5.5 ? ? |
| 20 ? ? | 10 ? ? | 10 ? ? | 20 ? ? | 20 ? ? | 20 ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? | 4 ? ? | 2 ? ? | 2 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 400 ? ? | 300 ? ? | 300 ? ? | 300 ? ? | 300 ? ? | 400 ? ? |
| 475 ? ? | 355 ? ? | 355 ? ? | 355 ? ? | 355 ? ? | 475 ? ? |
| 0.084 ? ? | 0.9 ? ? | 0.9 ? ? | 0.8 ? ? | 0.8 ? ? | 0.084 ? ? |
| Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? |
| 100 ? ? | 90 ? ? | 90 ? ? | 95 ? ? | 95 ? ? | 100 ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| WQFN ? ? | WQFN ? ? | WQFN ? ? | WQFN ? ? | WQFN ? ? | WQFN ? ? |
| ? | ? | D-CAP ? ? | D-CAP ? ? | D-CAP ? ? | D-CAP ? ? |
